Maix Dock(M1/M1W)

2023-03-21

教程&快速上手

MaixPy

描述

MAIX Dock开发板是SiPEED公司MAIX产品线的一员，基于嘉楠堪智科技的边缘智能计算芯片K210(RISC-V架构 64位双核)设计的一款AIOT开发板。化繁为简的设计，整洁小巧，板载Type-C接口和USB-UART电路，用户可以直接通过USB Type-C线连接电脑进行开发，配置128Mbit Flash、LCD、DVP、Micro SD卡等接口并把所有IO引出，方便用户扩展。

上电即可开机，不需要开机操作

11

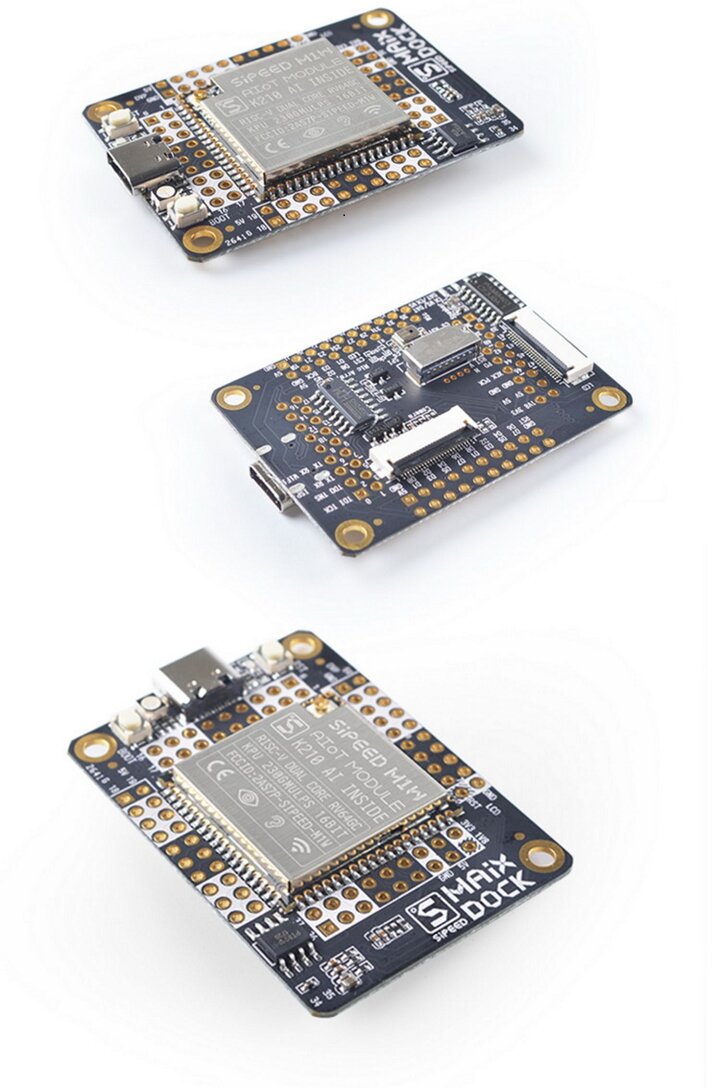

外观

11 11

特性

MaixDock 开发是以M1W AI模块作为核心单元，功能非常强大。模块内置64位双核处理器芯片，拥有8M的片上SRAM，在AI机器视觉、听觉性能方面表现突出，内置多种硬件加速单元（KPU、FPU、FFT等），总算力最高可达1TOPS，可以方便地实现各类应用场景的机器视觉/听觉算法，也可以进行语言方向扫描和语言数据输出的前置处理工作。

应用

智能家居，机器人清洁器，智能扬声器，电子门锁，家庭监控等;
医学行业应用，如辅助诊断，医学图像识别;
智能工业应用，如工业机械，智能分拣，电气设备监控等;
教育机器人，智能互动平台，教育效率检查等教育应用;
农业应用，如农业监测，病虫害监测，自动控制等

参数

K210 芯片基本参数
内核 RISC-V Dual Core 64bit, with FPU
主频 400MHz （可超频至600MHz）
SRAM 内置8M Byte
图像识别 QVGA@60fps/VGA@30fps
语音识别 麦克风阵列(8mics)
网络模型
  • 支持YOLOv3
  • Mobilenetv2
  • TinyYOLOv2
  • 人脸识别等
    		•
    深度学习框架 支持TensorFlow \ Keras \ Darknet \ Caffe 等主流框架
    外设 FPIOA、 UART、 GPIO、 SPI、 I2C、I2S、 TIMER
    视频处理
  • 神经网络处理器(KPU)
  • FPU满足IEEE754-2008标准
  • 音频处理器(APU)
  • 快速傅里叶变换加速器(FFT)
    		•
    开发板参数
    板载资源
  • 按键*2
  • RGB灯*1
  • MEMS Microphone*1
  • USB to UART
  • 128Mbit Flash*1
    		•
    板载接口
  • USB Type-C接口
  • 24PIN DVP摄像头接口
  • 24PIN LCD接口
  • MicroSD卡槽
  • 音频接口(支持外接2x3W扬声器)
  • 所有IO排针引脚引出
    		•
    尺寸 52.3*37.3mm
    供电电压 5.0V @ 300mA（供电电流需大于300mA)
    工作温度 -30℃ ~85C
    软件开发
    芯片操作系统 FreeRTOS、RT-Thread等
    开发环境 MaixPy IDE、PlatformlO IDE、Arduino IDE等
    编程语言 C，C++，MicroPython

    资料

    Sipeed-Maix-Dock 资料下载：Sipeed-Maix-Dock

    Sipeed-Maix-Dock 规格书下载：Sipeed-Maix-Dock

    Sipeed-Maix-Dock 原理图下载：Sipeed-Maix-Dock
