SPMOD - Weather

概述

SPMOD - Weather (气象站模块), 集成三轴传感器 QMC7983,与温湿度气压传感器 BME280。

SPMOD - Weather 介绍

特性：

• 采用 Sipeed-SPMOD 接口(2*4PIN 2.54mm 排针)，统一 MaixPy 开发板接口
• 通过SP-MOD I2C接口连接
• 磁性传感器：QMC7983是一个内置灵敏度补偿与NTC的三轴磁性传感器，I2C接口输出（最高频率400KHz），具有出色的动态范围和精度以及超低的功耗
• 磁感应量程：±30 高斯
• 温湿度气压传感器：BME280是同时集成了温湿度与气压传感器的数字传感器
• 模块尺寸：25.0*10*2.9mm

传感器特性：

SPMOD_Weather 模块引脚定义：

接线方式

使用例程

• 流程
  1. 初始化 weather=SPWeather(i2c=i2c_bus) # create sp_weather
  while 1:
  time.sleep_ms(500)
  print(weather.qmc_read_xyz) # QMC7983 read data
  print(weather.bme_values) # BME280 read data
  2. 校准(可选)
  3. 读取距离(多种模式可选)

C 示例：

    fpioa_set_function(Weather_SCL, FUNC_I2C0_SCLK + Weather_I2C_DEVICE * 2); // Weather_SCL: 6;
    fpioa_set_function(Weather_SDA, FUNC_I2C0_SDA + Weather_I2C_DEVICE * 2); // Weather_SDA: 7;

    maix_i2c_init(Weather_I2C_DEVICE, 7, 400000); // Weather_I2C_DEVICE: 0;

    rslt = qmc_init(); // Magnetic sensor QMC7983 init
    rslt = bme280_init(&dev); // Temperature, humidity and pressure sensors BME280 init
    stream_sensor_data_normal_mode(&dev); // read and print sensor data

MaixPy 例程：

    i2c_bus = I2C(I2C.I2C0, freq=100*1000, scl=6, sda=7) # scl: io_6, sda: io_7

    weather=SPWeather(i2c=i2c_bus) # create sp_weather
    while 1:
        time.sleep_ms(500)
        print(weather.qmc_read_xyz) # QMC7983 read data
        print(weather.bme_values) # BME280 read data

运行环境

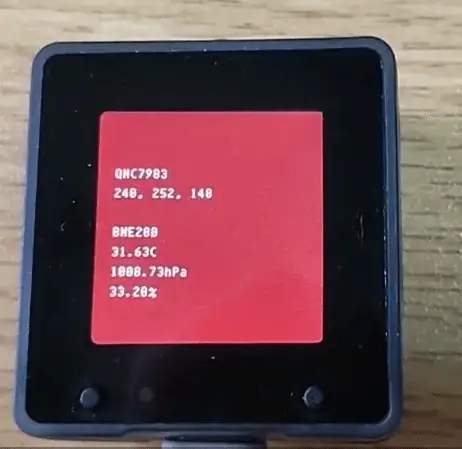

运行结果

• C



• MaixPy



参考设计

• SPMOD_Weather 尺寸图：

资源链接
