Lichee Nano

2022-07-06

概述

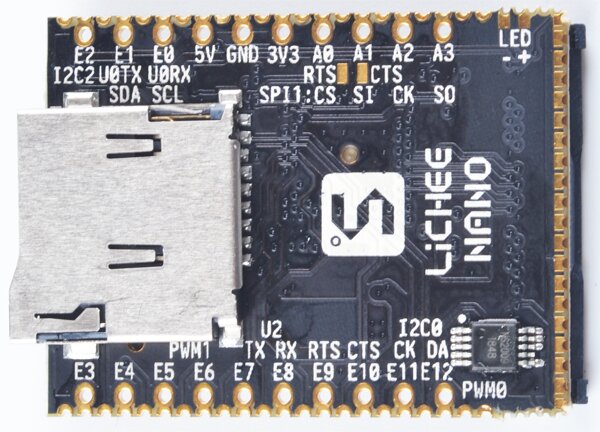

Lichee Nano是基于全志科技的F1C100s(ARM 926EJS内核)高性能soC芯片设计的迷你开发板。开发板设计小巧精致，将芯片的所有资源都引出，板载USB、Flash、TF卡、4OP LCD接口等，并把所有IO资源引出，方便开发者拓展使用，非常适合初学者学习linux或者商用于产品开发。

参数

F1C100s参数

Lichee Nano开发板板载的F1C100s芯片功能很强大，芯片内置32MBDDR，拥有SDIO、SPI、UART、Speaker、Mic等接口，支持外挂 8~32MB SPI Nor Flash;在视频处理方面表现出现，支持720P视频输出，支持H.264、MJPEG等高清格式的解码。

项目 参数
CPU •ARM9 CPU architecture
•16KByte D-Cache
•32KByte I-Cache
Memory •SIP 32MB DDR1
•SD2.0,eMMC 4.41
Video •H.264 1280x720@30fps decoding
•MPEG1/2/4 1280x720@30fps decoding
•MJPEG 1280x720@30fps encoding
•JPEG encode size up to 8192x8192
Camera •8-bit CMOS-sensor interface
•CCIR656 protocol for NTSC and PAL
Audio •Integrated analog audio codec with two DAC channels and one ADC channel,maximum 192kHz DAC sample rate and 48kHz ADC sample rate
•One I2S/PCM interface
Display •LCD RGB interface up to 1280x720@60fps
•TV CVBS output, support NTSC/PAL, with auto plug detecting
Connectivity •USB OTG, SDIO,IR, 3 x TWI, 2 x SPI, 3 x UART

开发板参数

项目 参数
CPU 全志 F1C100s， ARM 926EJS , 主频 408MHz， 可超频至 600Mhz
内存及存储 集成 32MB DDR
板载 16MB NOR FLASH， 可从 FLASH 启动
板载 TF 卡座，可从 TF 启动
显示 通用 40P RGB LCD FPC 0.5mm 座子
可直接使用常见的 40P 4.3/5/7 寸屏幕（板载背光驱动）
支持常见的 272x480, 480x800, 1024x600 等分辨率
板载电阻式触摸屏芯片
视频处理能力 H.264 1280x720@30FPS 解码
MPEG1/2/4 1280x720@30FPS 解码
MJPEG 1280x720@30 FPS 解码
JPEG encode size up to 8192x8192
通信接口 SDIO，可搭配配套 SDIO WiFi+BT 模块
SPI x2
TWI x3
UART x3
OTG USB x1
TV out
其它接口 PWM x2
LRADC x1
Speakerx2 + Mic x1

软件参数

开发环境 参数
Linux 支持3.10 BSP Linux
支持4.19 主线 Linux
裸机 Xboot
裸机 RT-Thread
