K210 核心模块

现有四款基于 K210 开发的 AIOT 模块:M1, M1w, M1n, MF0

  • 特性说明:

这四款模块都是基于嘉楠堪智科技的边缘智能计算芯片K210(RISC-V架构)设计的。主控芯片内置64位双核高性能低功耗处理器,每个核都有浮点运算单元(FPU),具备卷积人工神经网络智能硬件加速器(KPU)和快速傅里叶变换加速器(FFT)、搭载现场可编程IO阵列(FPIOA),支持多种主流AI编程框架。

Maix AIOT 模块差异对比

M1 M1w M1n MF0
外观 M1 模组 M1W 模组 M1n 模组 MF0 模组
尺寸 25.4x25.4x3.3(mm) 25.4x25.4x3.3(mm) 25.0x22.0x2.7(mm) 20.0x20.0x4.5(mm)
电压输出(提供给底板使用) 1.8V和3.3V 1.8V和3.3V 1.8V和3.3V 3.3V
最大功耗(非瞬态) 1.5W 3W 1.5W 1.5W
WIFI功能 有(K210与ESP8285通过SPI接口和串口连接)
板载摄像头连接器 有(仅兼容单摄像头) 有(仅兼容单摄像头)
引脚形式 邮票孔 邮票孔 NGFF金手指 B-KEY 2.54mm间距直插焊盘+SMD焊盘
是否引出摄像头信号 全引出 全引出 全引出
是否引出屏幕信号 全引出 全引出 全引出
引出普通IO口数量 48个(全引出) 48个(全引出) 44个(IO0-3没引出) 9个

模块引脚定义

具体可下载规格书

M1/M1w: https://dl.sipeed.com/MAIX/HDK/Sipeed-M1&M1W/Specifications

M1n: https://dl.sipeed.com/MAIX/HDK/Sipeed-M1n

MF0: https://dl.sipeed.com/MAIX/HDK/Sipeed-MF0/MF0-2802

M1/M1W(k210) ISP 模式(烧录模式)

更新 K210 时,需要让 K210 进入 ISP 模式,相关信息如下:

  • ISP 引脚

    | ISP 引脚 | 描述 | 备注 |
    | ------------- | ---------- | -------- |
    | BOOT (IO_16) | 启动模式选择 | 低电平进入,ISP 模式 |
    | ISP_RX (IO_4) | ISP 串口数据接收 | |
    | ISP_TX (IO_5) | ISP 串口数据发送 | |

  • Boot 选择

IO_16 用于 boot 模式选择,上电时,拉高进入 Flash 启动,拉低进入 ISP 模式

Boot 选择引脚 拉高 拉低
IO_16 Flash 启动 ISP 模式

K210 ISP 模式下,串口波特率建议配置为: 115200,1 停止位,8 数据位,不校验。

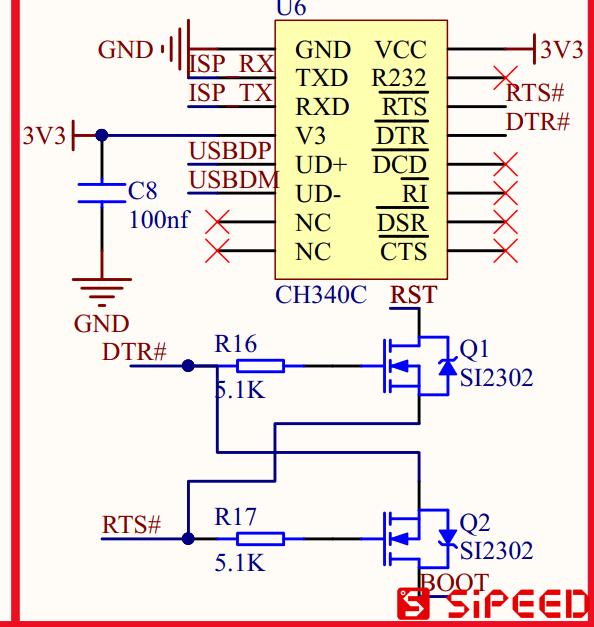

  • 参考自动进入下载模式电路:

参考来源:

《K210技术规格书 v0.1.5》

  • 2.5 特殊引脚:
IO_16 用于 boot 模式选择,上电复位时,拉高进入 FLASH 启动,拉低进入 ISP 模式。复位后,IO_0、
IO_1、IO_2、IO_3 为 JTAG 引脚。IO_4、IO_5 为 ISP 引脚。

MF PCB 注意事项

使用 K210(M1/M1W) 自行设计人脸识别产品,请参考 《MF 人脸识别模块 PCB 设计注意事项》
