    概述

    XXX

    SPMOD_Eink(墨水屏模块)采用 GDEW0154M09 电子墨水屏。

    SPMOD - Eink 介绍

    • 采用 Sipeed-SPMOD 接口(2.54mm * 8PIN 排针),统一 MaixPy 开发板接口
    • 通过SP-MOD SPI接口与屏幕底板相连
    • 电子墨水屏:GDEW0154M09是一款1.54”,SPI接口控制,拥有24P FPC(0.5mm间距)接口的电子墨水屏。拥有超广可视角。
    • 支持 1 bit 黑/白显示
    • 分辨率:200x200
    • 模块尺寸:35303.8mm

    GDEW0154M09 电子墨水屏介绍

    功能特点: 参数
    工作电压 2.3V~3.6V
    工作电流 1~3mA
    工作温度范围 -40℃~85℃
    休眠电流 <5uA
    屏幕大小 1.54英寸
    有效显示区域 27.6mm
    分辨率 200*200
    色彩 1 bit 黑/白显示
    对外接口 24P FPC (0.5mm间距)

    内部集成电路包含门缓冲器、源缓冲器,接口,时序控制逻辑,振荡器,DC-DC,SRAM,LUT,VCOM

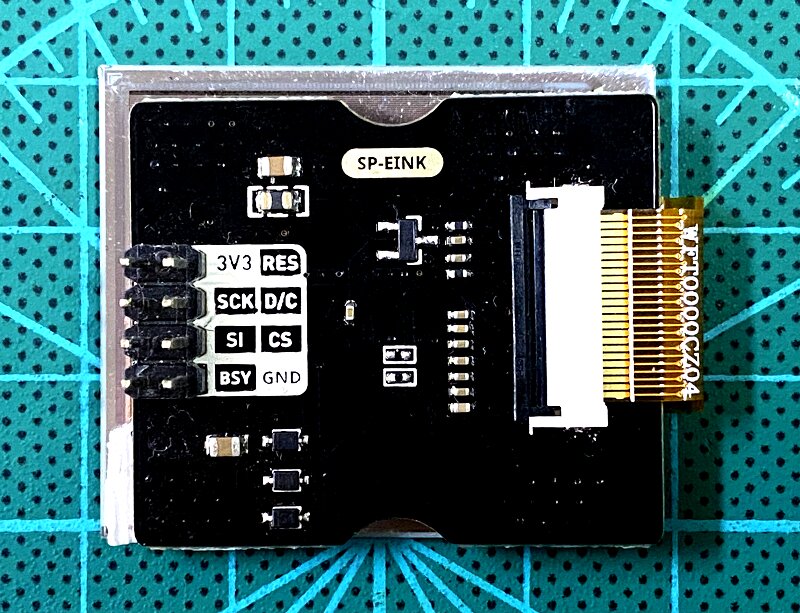

    SPMOD_Eink 模块引脚定义:

    引脚序号 引脚名称 类型 引脚说明
    1 GND G 模块电源地
    2 CS I SPI片选引脚
    3 D/C I 数据/命令输入切换引脚
    4 RES I 模块复位引脚,低有效
    5 3V3 V 模块电源输入正
    6 SCK I SPI串行时钟引脚
    7 SI I/O MOSI数据引脚,主机输出从机输入
    8 BSY O BUSY状态输出引脚

    • 接线方式:
    MCU:FUN(IO) SP_Eink
    GPIOHS(IO_7) RES
    SPIOHS(IO_15) D/C
    SPIOHS(IO_20) CS
    SPI:SCK(IO_21) SCK
    SPI:MOSI(IO_8) SI
    GPIOHS(IO_6) BSY
    2.3-3.6V 3.3V
    GND GND

    基本指令列表

    指令 功能
    0x10 开始发送黑白图像
    0x13 开始发送红白图像
    0x12 刷新图像到屏幕

    更多指令信息参考GDEW0154M09.pdf

    使用例程

    • 流程

      1. 初始化配置
      2. 创建 Image 并填充
      3. 发送图像并刷新

    C 示例:

      spi_init(1, SPI_WORK_MODE_0, SPI_FF_STANDARD, DATALENGTH, 0);

      fpioa_set_function(SPI_Eink_CS_PIN_NUM, FUNC_SPI1_SS0);   // SPI_Eink_CS_PIN_NUM: 20;
      fpioa_set_function(SPI_Eink_SCK_PIN_NUM, FUNC_SPI1_SCLK); // SPI_Eink_SCK_PIN_NUM: 21;
      fpioa_set_function(SPI_Eink_MOSI_PIN_NUM, FUNC_SPI1_D0);  // SPI_Eink_MOSI_PIN_NUM: 8;

      fpioa_set_function(SPI_Eink_DC_PIN_NUM, FUNC_GPIOHS0 + SPI_Eink_DC_GPIO_NUM);   // SPI_Eink_DC_PIN_NUM: 21;
      fpioa_set_function(SPI_Eink_RST_PIN_NUM, FUNC_GPIOHS0 + SPI_Eink_RST_GPIO_NUM); // SPI_Eink_RST_PIN_NUM: 7;
      fpioa_set_function(SPI_Eink_BL_PIN_NUM, FUNC_GPIOHS0 + SPI_Eink_BL_GPIO_NUM);   // SPI_Eink_BL_PIN_NUM: 6;

      gpiohs_set_drive_mode(SPI_Eink_DC_GPIO_NUM, GPIO_DM_OUTPUT);
      gpiohs_set_drive_mode(SPI_Eink_RST_GPIO_NUM, GPIO_DM_OUTPUT);

      gpiohs_set_pin(SPI_Eink_DC_GPIO_NUM, GPIO_PV_HIGH);
      gpiohs_set_pin(SPI_Eink_RST_GPIO_NUM, GPIO_PV_HIGH);

      gpiohs_set_drive_mode(SPI_Eink_BL_PIN_NUM, GPIO_DM_INPUT_PULL_UP);
      gpiohs_set_pin_edge(SPI_Eink_BL_PIN_NUM, GPIO_PE_BOTH);

        EPD_DisplayInit(); //EPD init

      //Paint initialization
      Paint_NewImage(BlackImage, EPD_WIDTH, EPD_HEIGHT, 270, WHITE); //Set screen size and display orientation
      Paint_SelectImage(BlackImage);                                 //Set the virtual canvas data storage location

      Paint_Clear(WHITE); //clear paint
      Paint_DrawString_EN(0, 0, "sipeed", &Font8, WHITE, BLACK);   //5*8
      Paint_DrawString_EN(0, 10, "sipeed", &Font12, WHITE, BLACK); //7*12
      Paint_DrawString_EN(0, 25, "sipeed", &Font16, WHITE, BLACK); //11*16
      Paint_DrawString_EN(0, 45, "sipeed", &Font20, WHITE, BLACK); //14*20
      Paint_DrawString_EN(0, 80, "sipeed", &Font24, WHITE, BLACK); //17*24
      EPD_FullDisplay(BlackImage, BlackImage, 0);                  //display image



    MaixPy 例程:

      spi1 = SPI(SPI.SPI1, mode=SPI.MODE_MASTER, baudrate=600 * 1000,
                  polarity=0, phase=0, bits=8, firstbit=SPI.MSB, sck=21, mosi=8)

      fm.register(20, fm.fpioa.GPIOHS20, force=True) # SPI_Eink_SS_PIN_NUM: 20;
      fm.register(15, fm.fpioa.GPIOHS15, force=True) # SPI_Eink_DC_PIN_NUM: 15;
      fm.register(6, fm.fpioa.GPIOHS6, force=True) # SPI_Eink_BUSY_PIN_NUM: 6;
      fm.register(7, fm.fpioa.GPIOHS7, force=True) # SPI_Eink_RST_PIN_NUM: 7;

      cs = GPIO(GPIO.GPIOHS20, GPIO.OUT)
      dc = GPIO(GPIO.GPIOHS15, GPIO.OUT)
      busy = GPIO(GPIO.GPIOHS6, GPIO.IN, GPIO.PULL_DOWN)
      rst = GPIO(GPIO.GPIOHS7, GPIO.OUT)

      epd = SPEink(spi1, cs, dc, rst, busy, SPEink_WIDTH, SPEink_HEIGHT, SPEink_ROTATION)
      epd.init()

      img = image.Image()
      img = img.resize(200, 200)
      img.draw_line(0, 0, 100, 100)

      epd.display(img)



    运行环境

    语言 开发板 SDK/固件版本
    C MaixCube kendryte-standalone-sdk v0.5.6
    MaixPy MaixCube maixpy v0.5.1

    MaixPy固件建议自行从最新源码编译

    运行结果

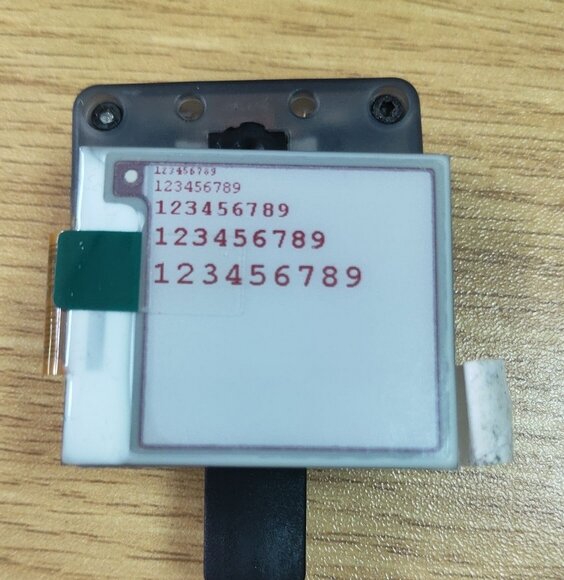

    • C

    • MaixPy

    移植

    修改以下参数即可

    • C

      // board_config.h
      #define SPI_INDEX 1
      #define SPI_SCLK_RATE 600 * 1000
      #define SPI_CHIP_SELECT_NSS 0 //SPI_CHIP_SELECT_0

      #define SPI_Eink_CS_PIN_NUM 20
      #define SPI_Eink_SCK_PIN_NUM 21
      #define SPI_Eink_MOSI_PIN_NUM 8

      #define SPI_Eink_DC_PIN_NUM 15
      #define SPI_Eink_BL_PIN_NUM 6
      #define SPI_Eink_RST_PIN_NUM 7

      #define SPI_Eink_DC_GPIO_NUM 15
      #define SPI_Eink_BL_GPIO_NUM 6
      #define SPI_Eink_RST_GPIO_NUM 7

    • MaixPy

      ################### config ###################
      SPI_Eink_NUM = SPI.SPI1
      SPI_Eink_DC_PIN_NUM = const(15)
      SPI_Eink_BUSY_PIN_NUM = const(6)
      SPI_Eink_RST_PIN_NUM = const(7)
      SPI_Eink_CS_PIN_NUM = const(20)
      SPI_Eink_SCK_PIN_NUM = const(21)
      SPI_Eink_MOSI_PIN_NUM = const(8)
      SPI_Eink_FREQ_KHZ = const(600)
      ##############################################


    参考设计

    • SPMOD_Eink 尺寸图:
