ngscopeclient × Sipeed SLogic 上手指南

让 Sipeed SLogic 系列逻辑分析仪在 ngscopeclient 上跑起来——从下载到看见第一条波形

这是什么

Sipeed SLogic 是一系列高性价比 USB 逻辑分析仪硬件。本项目把它接到了 ngscopeclient——一个开源、跨平台、基于 GPU 加速的示波器/分析仪 GUI——上面，让你能用 ngscopeclient 强大的波形显示、协议解码、自动化测试能力来操作 SLogic 硬件。

整个方案分两半：

• GUI 端：ngscopeclient ——展示波形、配触发、跑解码协议的图形界面。
• 桥接端：sigrok-bridge ——一个本地后台小程序，把硬件接进来。

两者通过 TCP 网络连起来，所以你也可以把硬件插在另一台机器（比如机房的 Linux 机或树莓派）上远程使用。

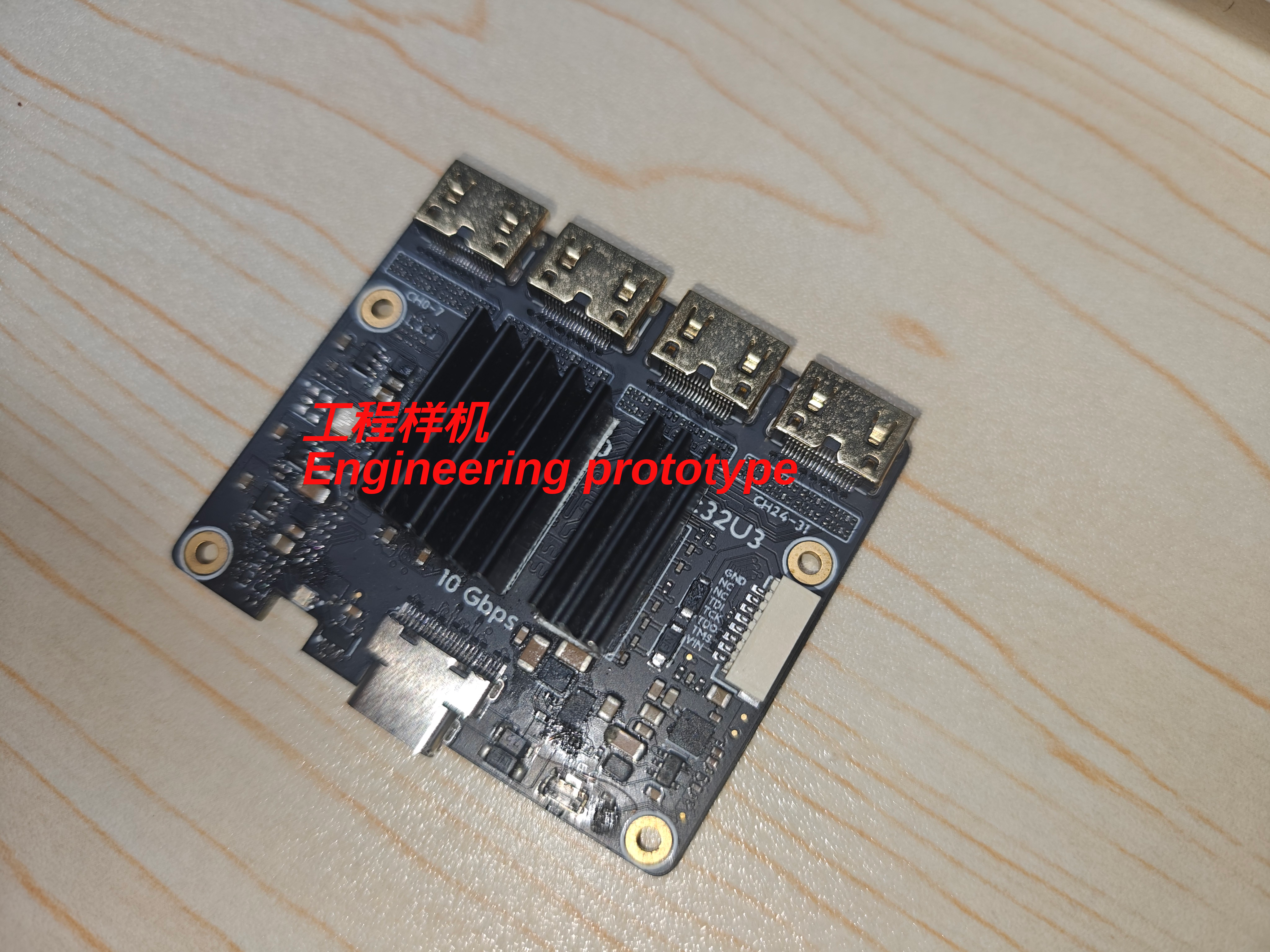

📷 系列产品展示

下载

发行包目录：https://dl.sipeed.com/shareURL/SLogic/ngscopeclient

第一次跑起来

Windows

步骤 1：解压 ngscopeclient-*-win64.zip 到任意目录（保持目录结构），把 sigrok-bridge.exe 也丢进去（同一目录或别的目录都行）。

步骤 2：插上 SLogic 硬件——无需安装任何驱动。SLogic 默认就是 WinUSB 设备，Windows 即插即用。

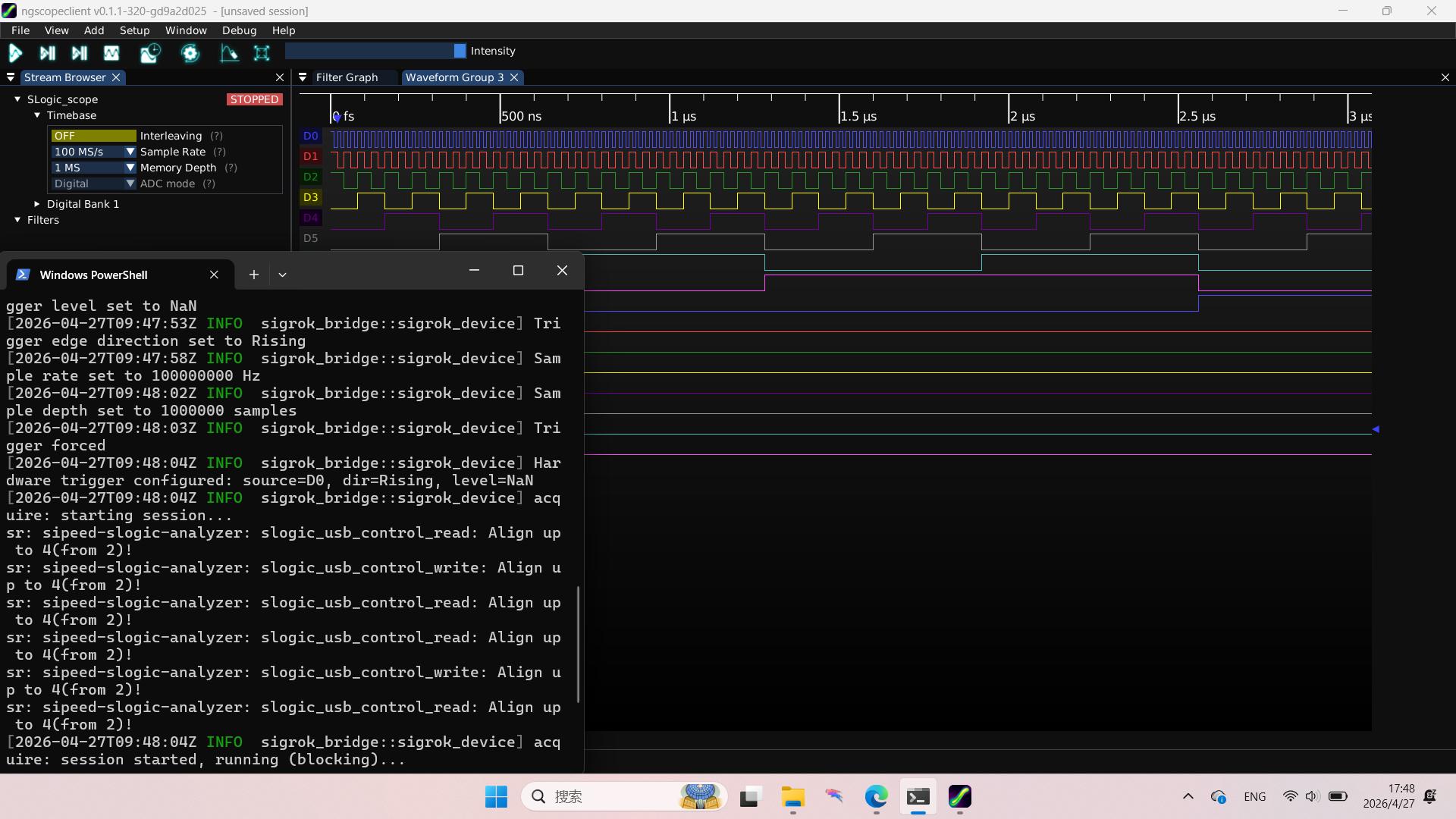

步骤 3：先打开一个 PowerShell 或 cmd 窗口运行 sigrok-bridge.exe：

.\sigrok-bridge.exe

它会打印一行启动日志并等待客户端连接——不要关掉。然后双击 ngscopeclient.exe 启动 GUI。

系统要求：Windows 10 1903 或更新（自带 UCRT 运行时）。不需要装 Visual C++ Redistributable。

Linux

步骤 1：给两个文件加可执行权限

chmod +x ngscopeclient-*-x86_64.AppImage sigrok-bridge

步骤 2：装 udev 规则，让普通用户能访问 SLogic（只需做一次）

sudo cp 60-sigrok-slogic.rules /etc/udev/rules.d/
sudo udevadm control --reload && sudo udevadm trigger

SUBSYSTEM!="usb|usb_device", GOTO="sipeed_rules_end"
ACTION!="add", GOTO="sipeed_rules_end"
ATTRS{idVendor}=="359f", MODE="0666", GROUP="uucp", TAG+="uaccess"
ENV{ID_MM_DEVICE_IGNORE}="1"
LABEL="sipeed_rules_end"

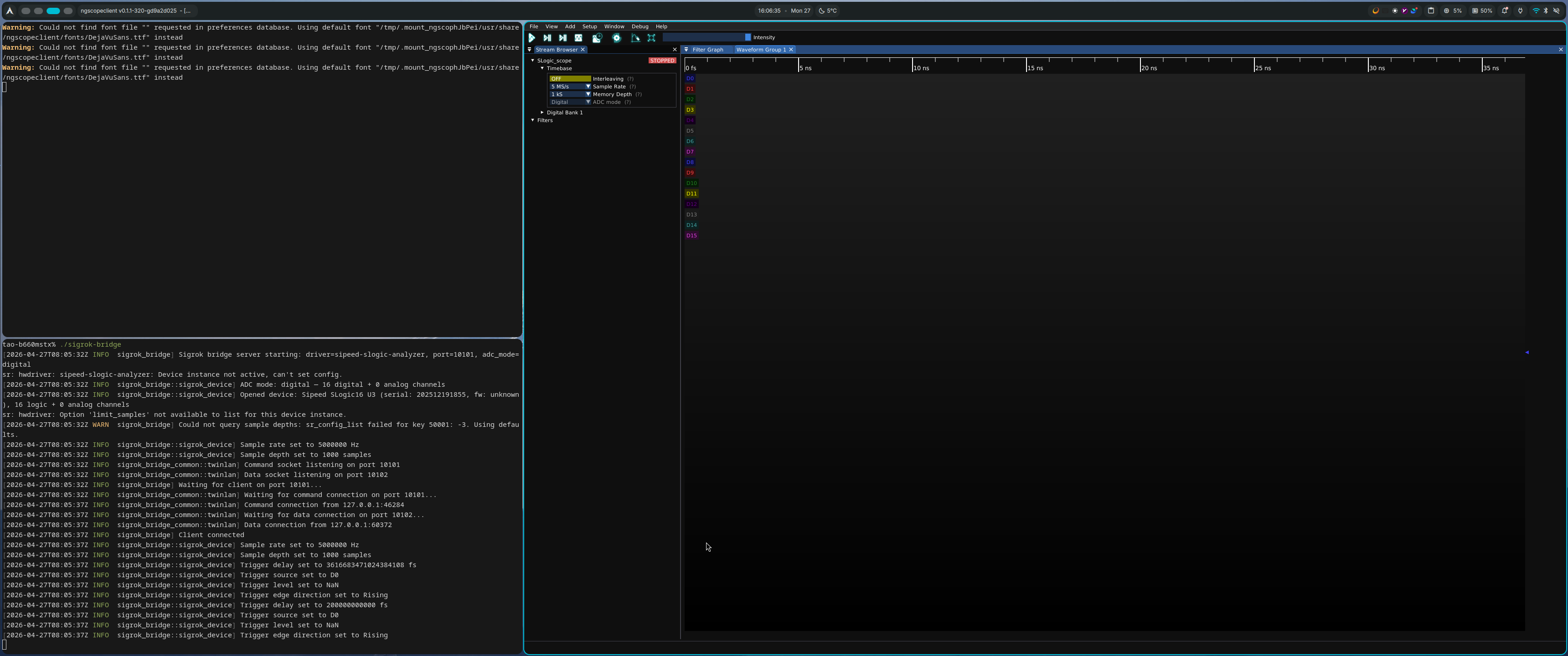

步骤 3：分两个终端跑

# 终端 1：启动 bridge
./sigrok-bridge

# 终端 2：启动 GUI
./ngscopeclient-*-x86_64.AppImage

macOS

即将推出。敬请关注下载目录的更新，或通过 §7 邮件渠道询问最新进展。

在 ngscopeclient 中连接

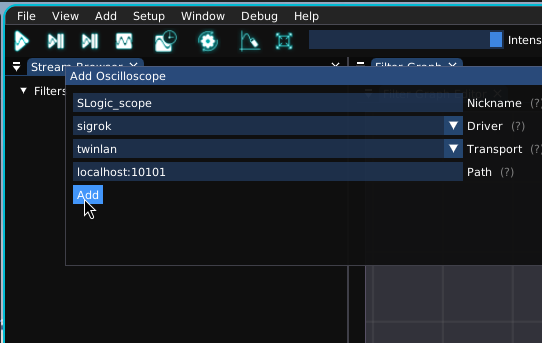

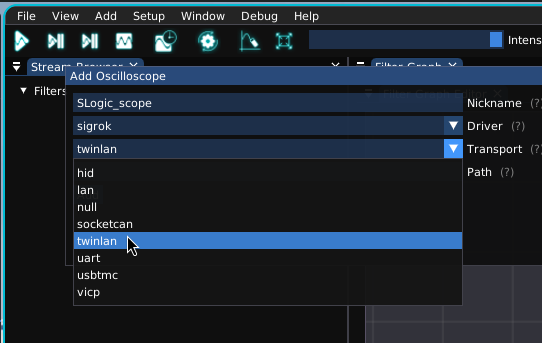

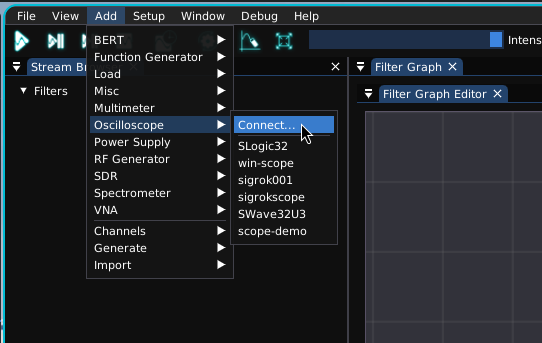

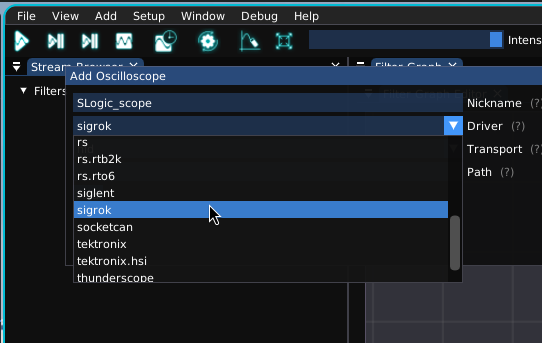

进入 ngscopeclient 主界面后，菜单 File → Add → Oscilloscope 打开 Add Instrument 对话框，填：

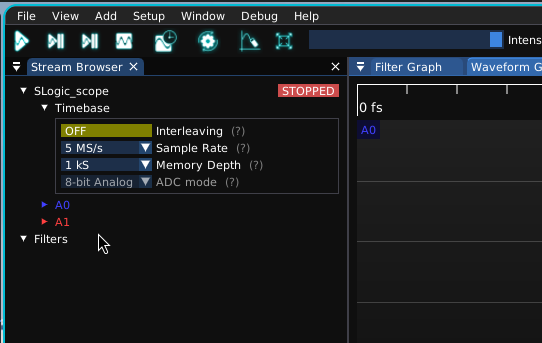

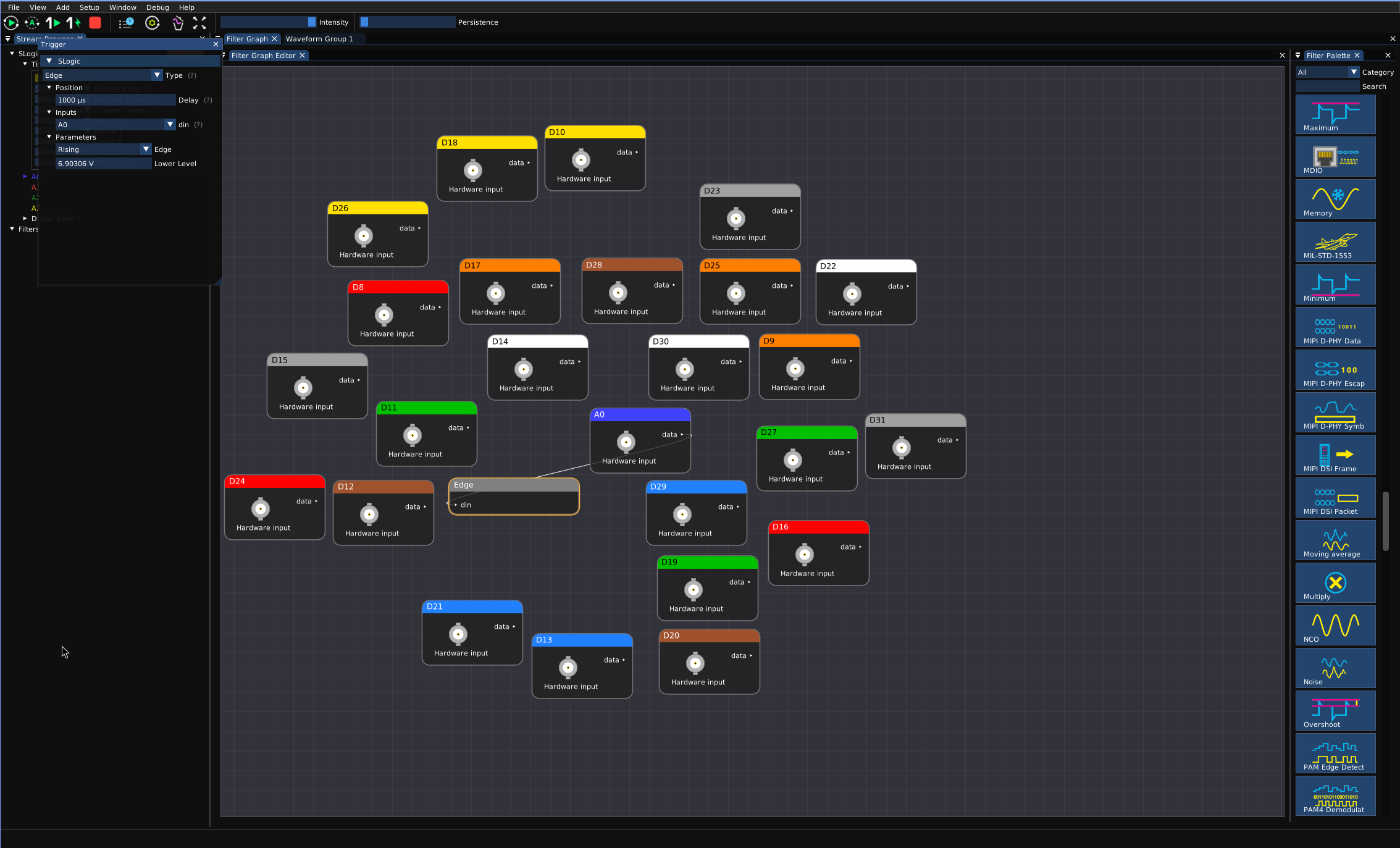

点 Connect。如果一切正常，会看到通道面板里出现对应数量的通道（SLogic Combo 16 路；SLogic32U3 32 路）。

远程使用：bridge 默认监听所有网络接口（0.0.0.0），把硬件插在树莓派或采集机上跑 bridge，再从你的开发机用 <远程IP>:10101 连过去即可。注意防火墙要放通 10101（命令）和 10102（数据）两个端口。

用法

数字逻辑分析（默认模式）

每个通道是一路独立的数字电平（高/低），最常用的工作模式。直接 ./sigrok-bridge 启动即可——默认就是数字模式。

基本流程：

1. 选通道：在通道面板勾选你要采的通道。
2. 设采样率：从下拉里选，例如 200 MS/s。
3. 设采样深度：每次采集存多少点。一般 1 MS（即 100 万点）够用。
4. 配触发：在 Trigger 面板选触发源通道、上升沿/下降沿/任意沿。
5. 运行：
   • Run——连续采集，刷新显示
   • Single——采一帧后停下来仔细看
   • Force——不等待触发的采一帧

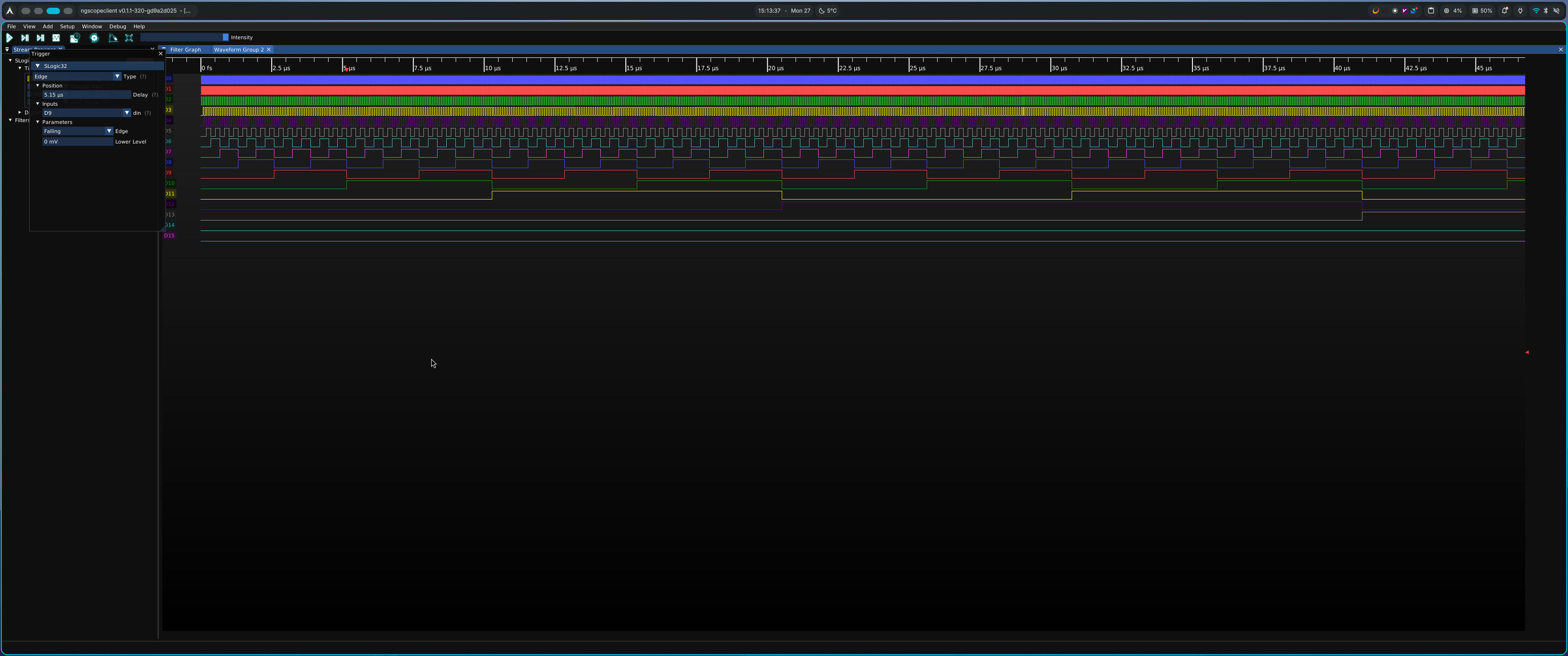

📷 数字波形图：对比模拟波形图

触发于 D9 的下降沿

进一步：协议解码

把数字波形拖进 Protocol Analyzer 就能解 UART、I²C、SPI、CAN 等协议——这是 ngscopeclient 比传统 sigrok GUI 强的地方。

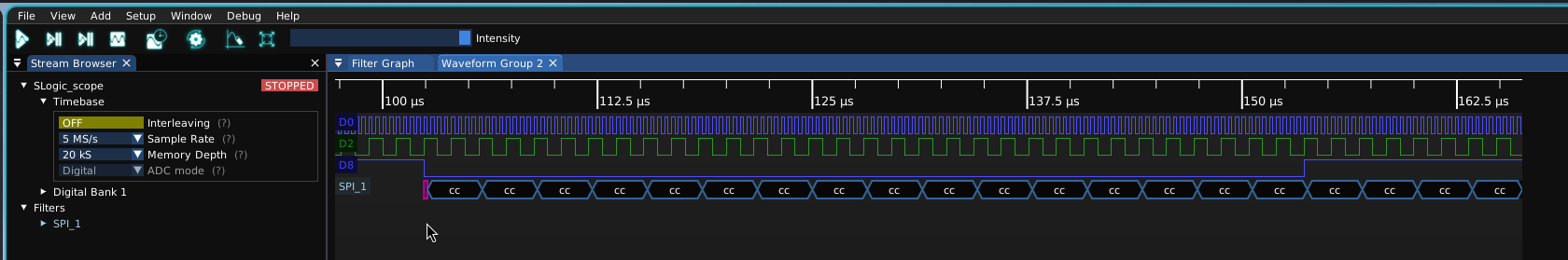

📷 SPI解码参考图：数字波形和协议解码结果。

把硬件当采样示波器用（模拟模式 / --adc-mode analog）

这是本项目独有的能力之一：把 SLogic 的并行数字采样当作 ADC 数据流上传，让一台 SLogic 同时兼任逻辑分析仪 + 8-bit 采样示波器。

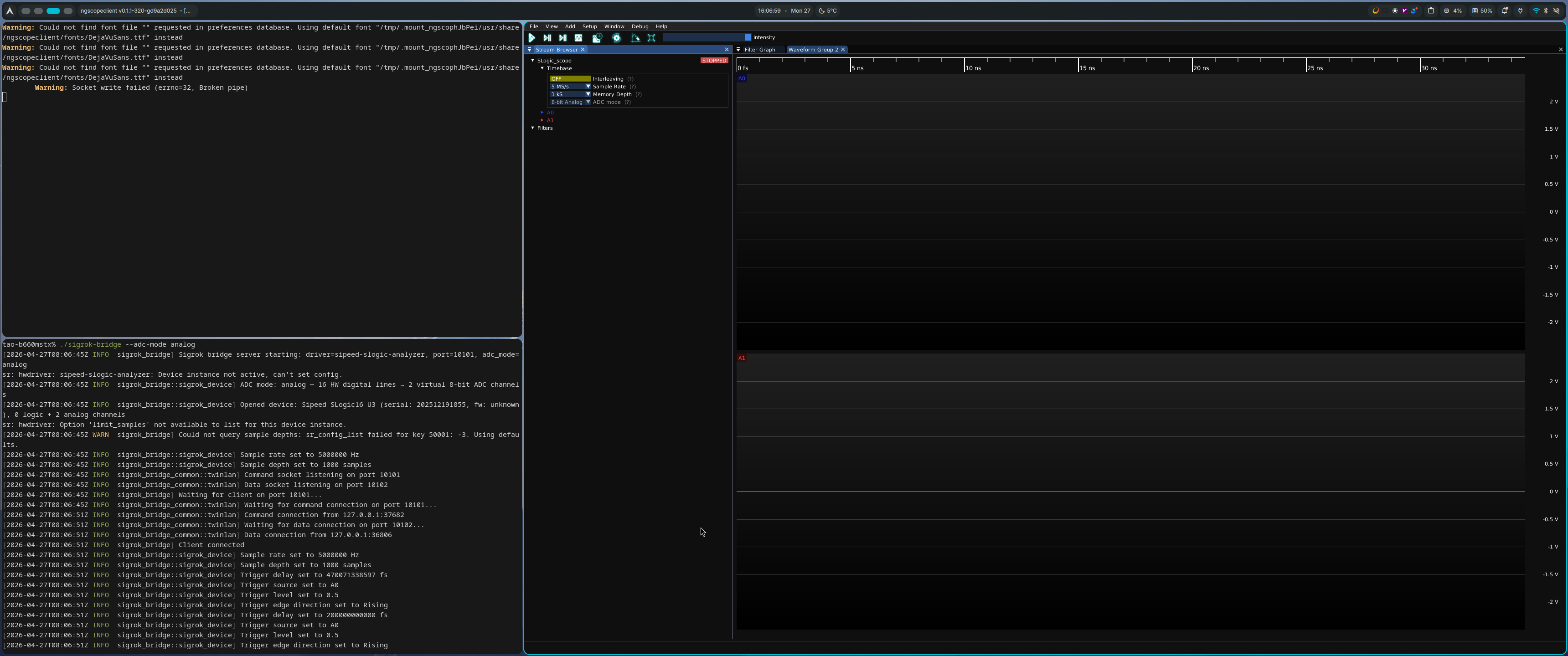

启动 bridge 时加 --adc-mode analog：

# Linux
./sigrok-bridge --adc-mode analog

# Windows
.\sigrok-bridge.exe --adc-mode analog

效果：原本的 D0–D7 / D8–D15 会被合并成 2 路 8-bit 模拟通道（A0、A1），如还有 D16–D23 / D24–D31 则会被一共合并成 4 路 8-bit 模拟通道（A0、A1、A2、A3），可以直接在 ngscopeclient 里像看模拟示波器一样看波形——量程、坐标轴、自动测量、FFT 等模拟示波器特性都自动可用。

⚠️ ADC 模式当前只能在启动 bridge 时通过 --adc-mode 指定，连接后无法在 ngscopeclient 界面里动态切换；要改模式请先关掉 bridge，重新带参启动，然后再重新连接。

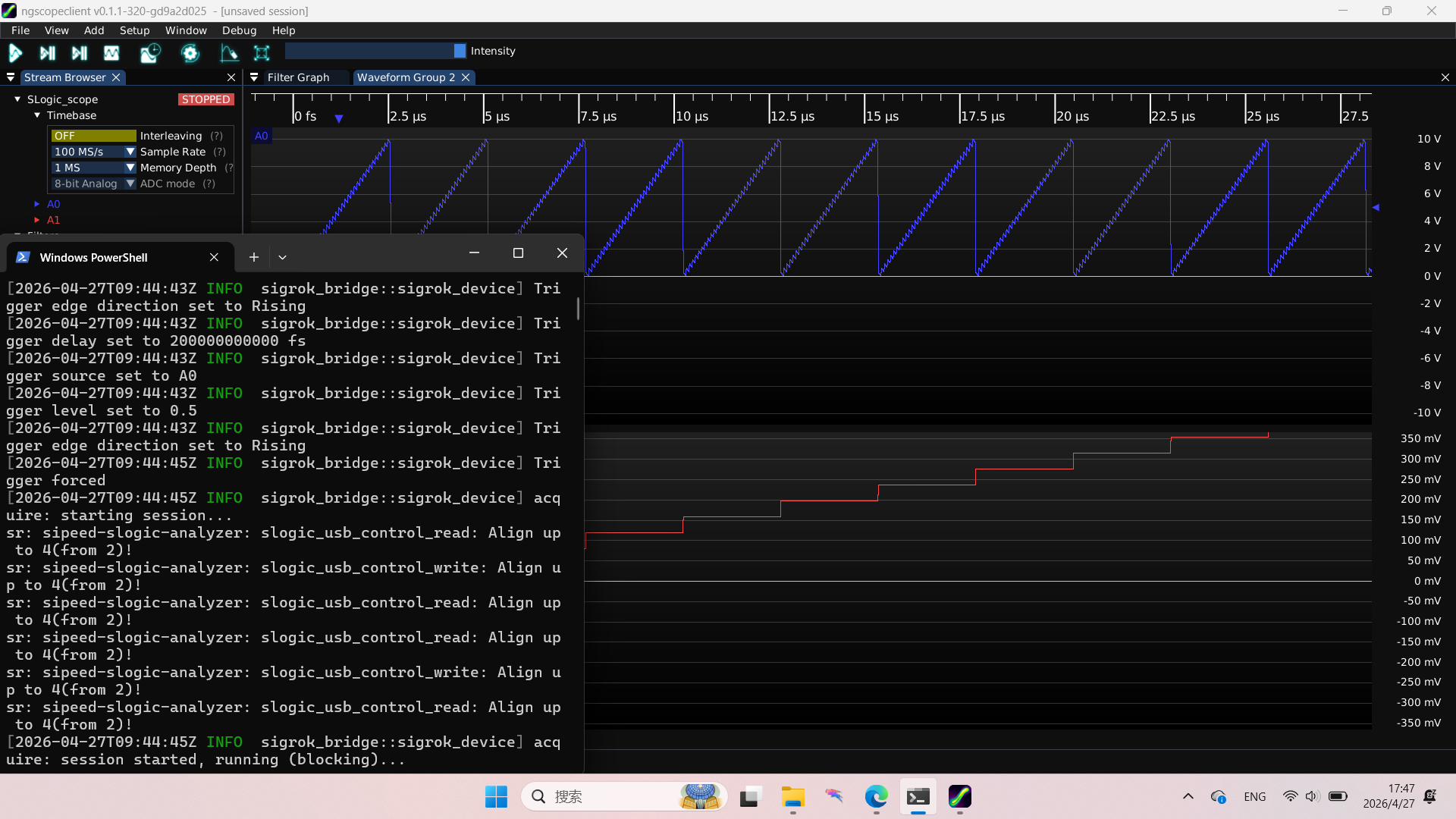

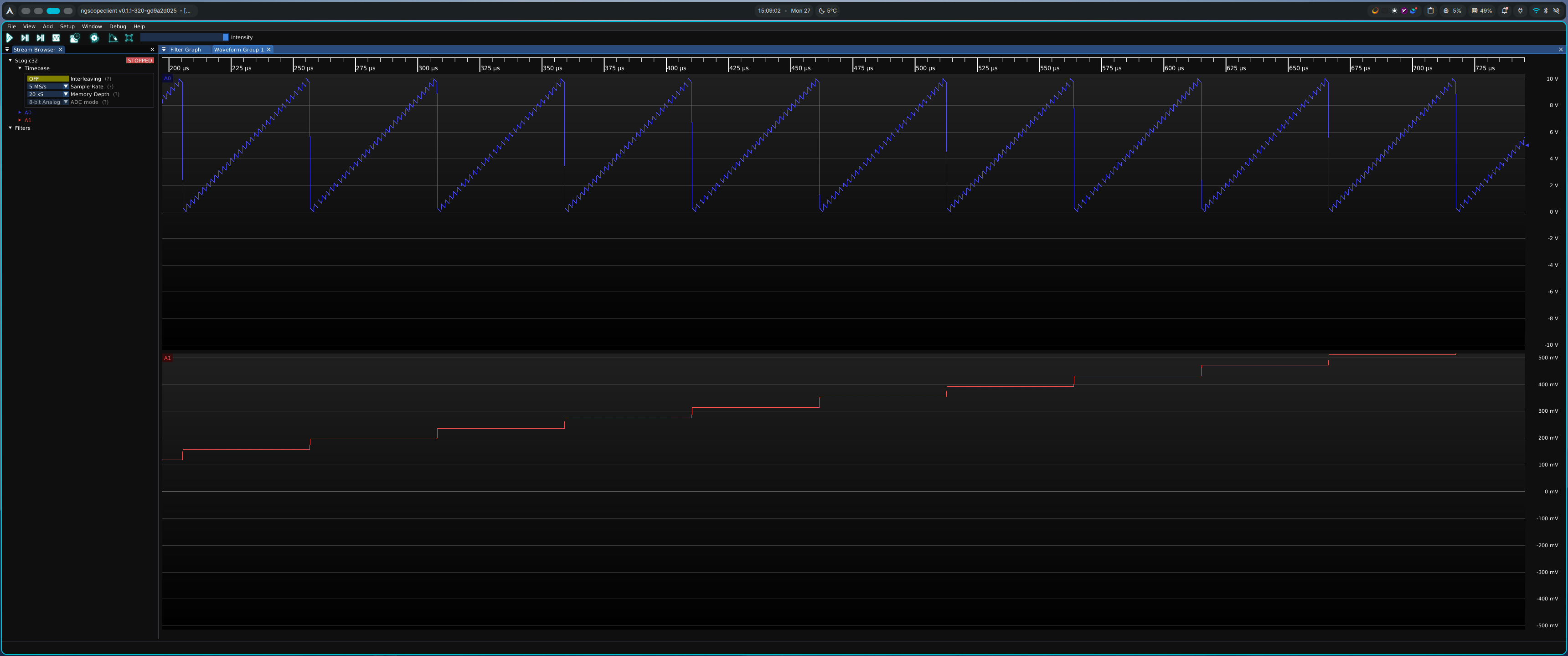

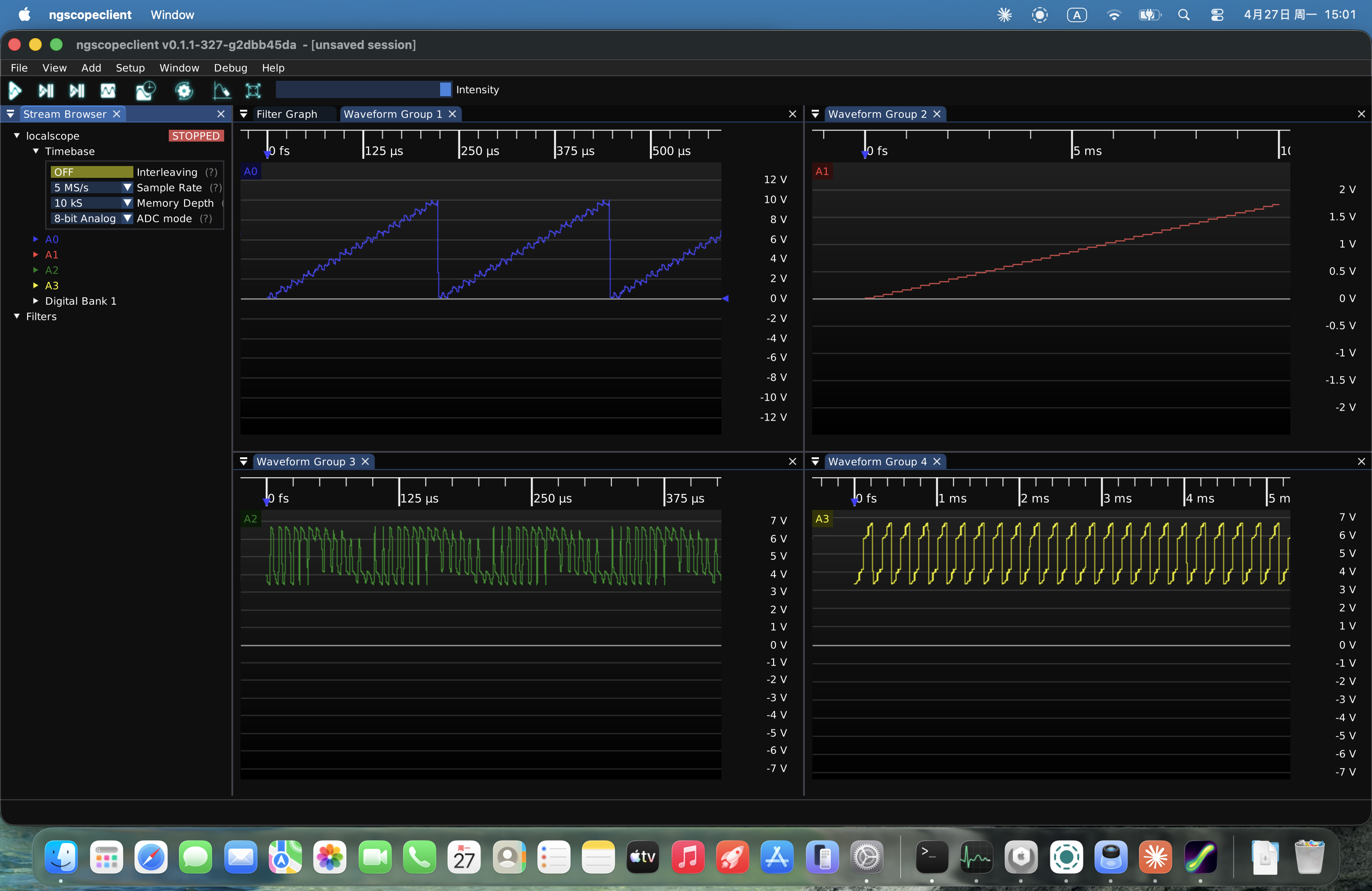

📷 模拟波形图：对比数字波形图

常见问题

Linux 下报 "Permission denied" 或 "LIBUSB_ERROR_ACCESS"

USB 权限没配好。回到 §2.2 步骤 2 装 udev 规则，然后拔插一次设备。

ngscopeclient 连上了但通道列表是空的

两种可能：

1. bridge 启动时没找到设备——bridge 启动日志里如果出现 No devices found，说明没识别到 SLogic。检查硬件是否插好、设备管理器（Windows）/ lsusb（Linux）能否看到 SLogic。
2. 防火墙挡住了数据口（10102）——命令口能通但数据口不通时，连接看起来"成功"但拿不到任何波形。检查防火墙是否同时放通 10101 和 10102。

Windows 双击 sigrok-bridge.exe 一闪而过

正常的命令行程序，但如果是用资源管理器双击启动，启动失败时窗口会闪一下消失。改用 PowerShell 或 cmd 运行：

.\sigrok-bridge.exe

这样能看到错误信息。常见错误是 10101 端口已被占用，换个端口：--port 20101。

采样率 / 采样深度下拉里没东西

bridge 与设备的能力握手失败了。bridge 用的是 Rust 生态通用的 env_logger，发行版二进制同样支持通过 RUST_LOG 环境变量调日志级别（默认 info，调成 debug 会更详细）：

# Linux
RUST_LOG=debug ./sigrok-bridge

Windows 上设置环境变量的语法依 shell 而定：

# PowerShell（推荐）
$env:RUST_LOG="debug"; .\sigrok-bridge.exe

:: cmd.exe
set RUST_LOG=debug
.\sigrok-bridge.exe

把日志通过 §7 邮件渠道发给我们，通常能很快定位问题。

想换其它厂商或型号的逻辑分析仪能用吗

当前分发版本只对 Sipeed SLogic 系列做了适配，其它型号暂未添加，后续会考虑。

反馈

遇到 Bug、想要新功能、或使用上有任何疑问，请发邮件到 support@sipeed.com。

发邮件时请附上：

• RUST_LOG=debug 跑 bridge 的完整日志
• ngscopeclient 版本（菜单 Help → About）
• 硬件型号 + 固件版本
• 操作系统版本（Windows / Linux 发行版）

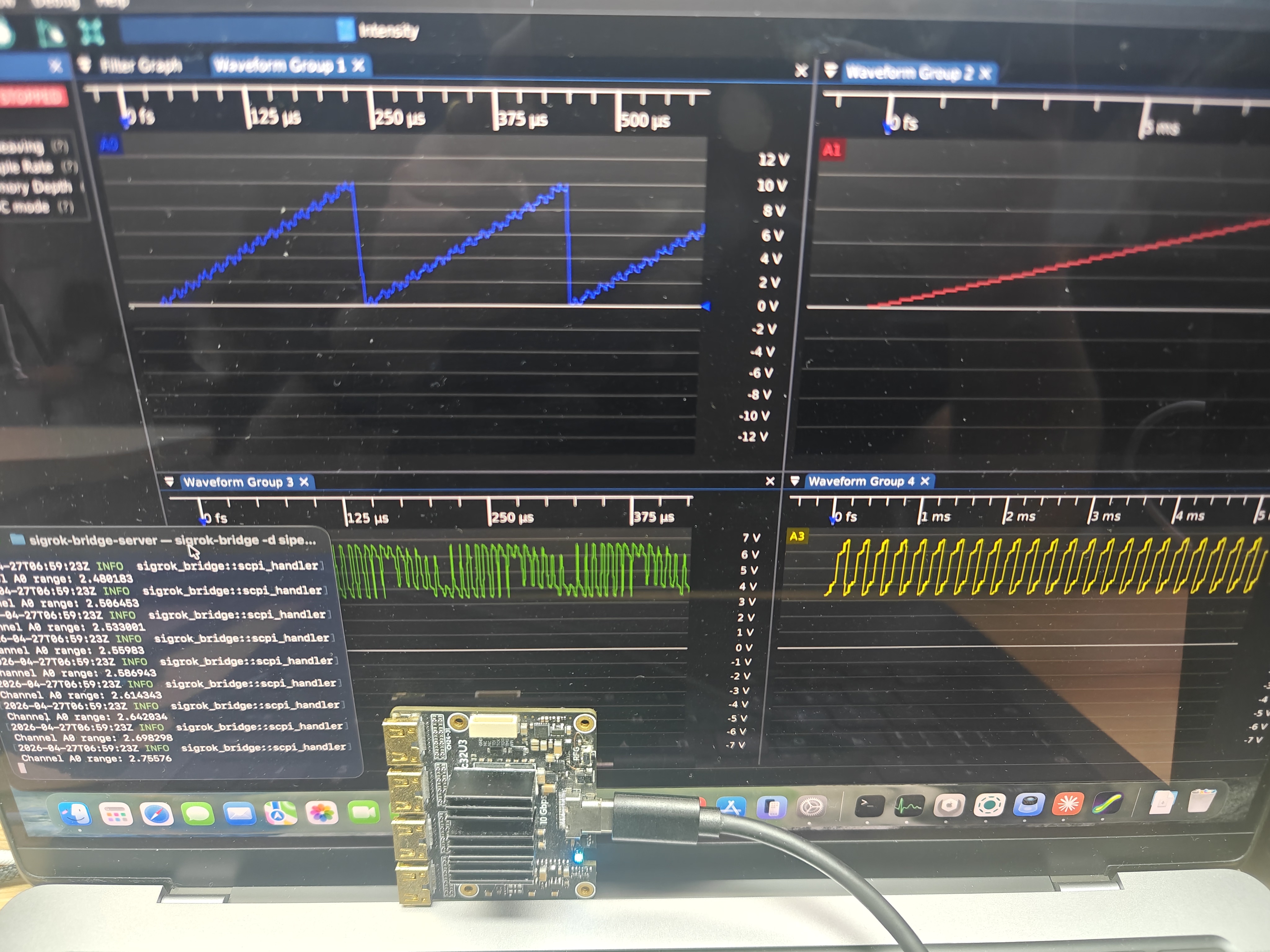

📷 项目家族合照： SLogic 硬件实物 + ngscopeclient 屏幕画面 + bridge 终端日志，三件套同屏。
