M1s DOCK 上手

更新历史
日期 版本 作者 更新内容
2022-11-23 v0.1 wonder
  • 初次编辑

M1s Dock 设计精巧,可以用来所很多有意思的事,这里简单说明一下一些使用方法。

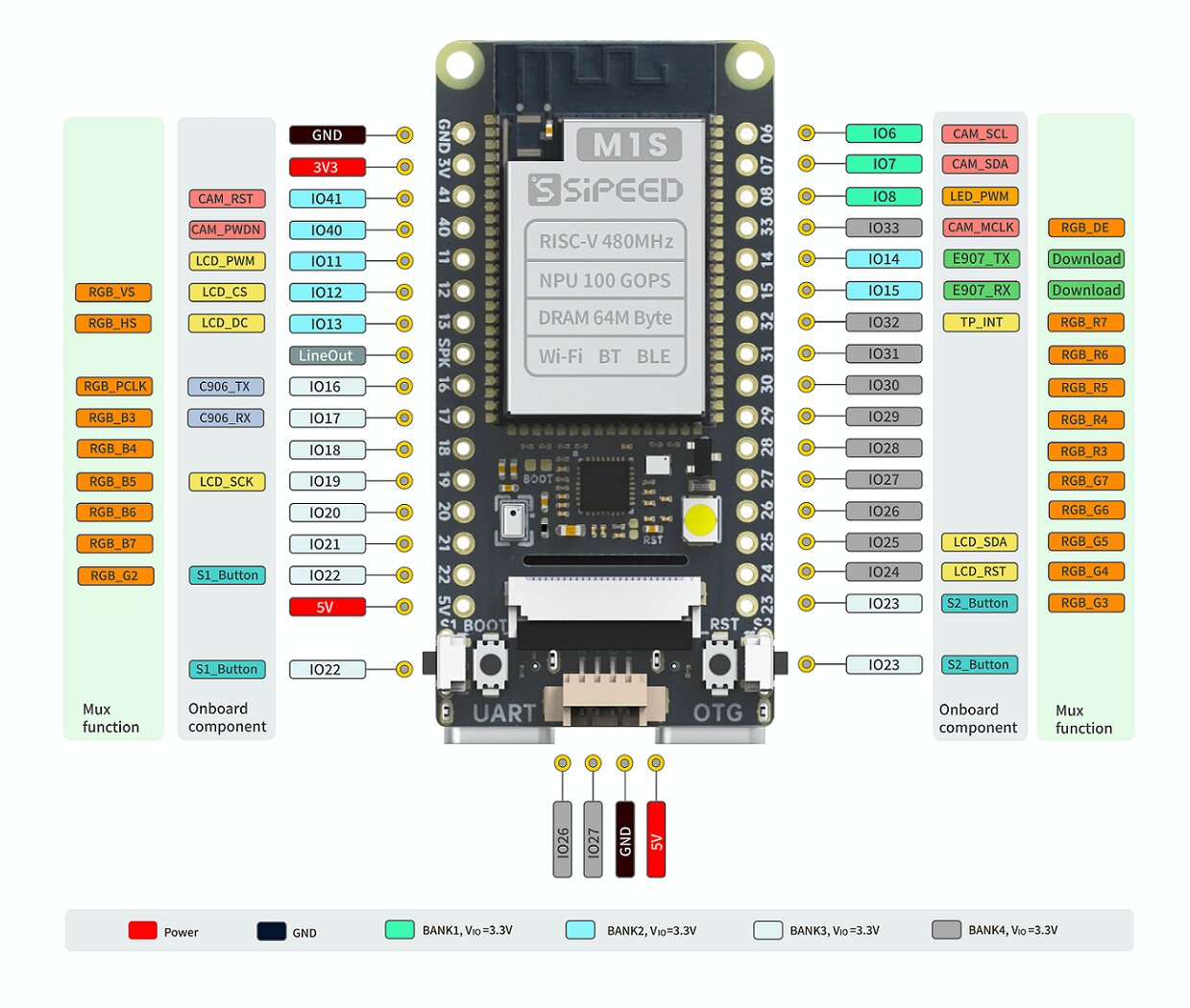

初见

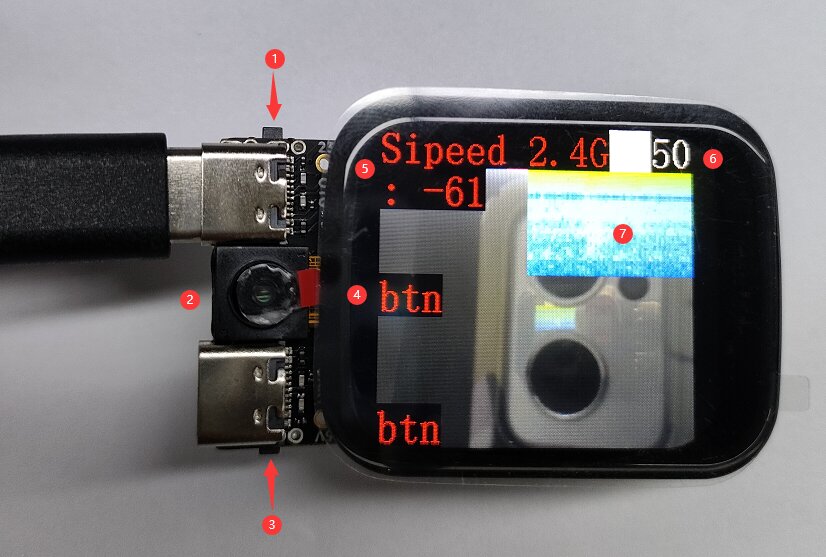

首次对 M1s Dock 板子上电,屏幕会显示摄像头所拍摄到的内容,且按两侧的按键显示屏上的数字会有变化。

default_firmware

U 盘烧录

推荐使用这种方法来进行烧录,主要用来给板子上的 C906 核心烧录运行程序。

先使用 TypeC 数据线将电脑与板子的 OTG 口连接起来,再同时按住板子上面两侧的按键(已经在下面图片中指明),然后按一下板子上的 RST 键就可以进入 U 盘烧录模式。

udisk_burn 同时按住两侧的按键然后按一下 RST 键来复位板子,并让它进入 U 盘烧录模式

另外,按住两侧按键的时候,从板子的 OTG 口板子给板子通电来启动板子也可以进入 U 盘下载模式。

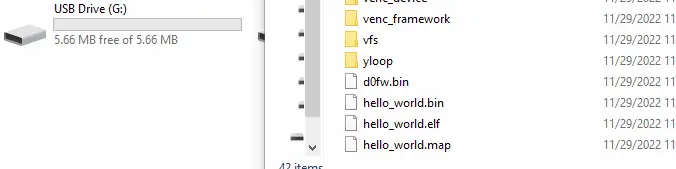

板子成功进入 U 盘烧录模式后在电脑上会显示出一个容量很小的磁盘,直接把固件 点我跳转部分例程固件 拖拽进去即可完成烧录。文件存放进去后数秒后板子会重启,U 盘被弹出,表示烧录完成,看不到效果的话可以给板子重新插拔板子 USB 来完全重启一次再来查看烧录结果。

udisk_burn

串口烧录

上面的 U 盘烧录方法适用于给 C906 核心烧录代码,当板子出现固件错误或者需要进行固件升级等操作时,我们需要通过串口来给板子烧录固件。

给 M1s 烧录

使用 TypeC 数据线将电脑与板子的 UART 口连接起来,此时电脑上会出现两个串口 (如果出现鼠标不能动的现象请拔掉 USB 并且查看 更新板载 bl702 固件 相关内容来修复问题)。

给 M1s 烧录需要用到博流官方烧录工具,前往 https://dev.bouffalolab.com/download 下载名称为 Bouffalo Lab Dev Cube 的文件。解压后就得到了用来烧录板子的应用程序。

bouffalo_cube

解压后的文件夹中主要关注 BLDevCubeBLDevCube-macosBLDevCube-ubuntu 三个文件,用于在不同系统启动这个烧录工具。

application

启动软件后选择 bl808 ,紧着这软件的 IOT 页面选择分区表文件点我下载(图里②)。

chip_selection choose_partition

选择完上面的分区表文件后,烧录工具的可选项就变多了,主要关注 boot2, firmware, d0fw 三项。

firmware_choose

上图中,boot2 是固定的,位于 BLDevCube\chips\bl808\builtin_imgs\boot2_isp_bl808_v6.4_rc6 目录下,就是在解压的烧录程序文件夹的子目录里面;firmware 是 E907 核心运行的固件 ;d0fw是 C906 核心运行的固件,前面的 U 盘烧录里面的固件就是给这个核心烧录的。E907 的固件文件和 C906 的固件文件均可以通过 M1s_dock example 来编译得到。

默认固件可以在 这里下载到

正确的选择固件后,在窗口右侧点击一下 Refresh 来刷新串口,正常情况有两个串口号相邻的串口可供选择,如果没有两个串口请参考下面的 烧录 BL702来查看解决方法。在双串口中需要选择串口号较大的那个。设置波特率 2000000。

burn_steps

点击下载后按住板子上的 BOOT 键和 RST 键, 然后先松开 RST 键再松开 BOOT 键来给板子烧录固件。

boot_rst finish_burning

给板载 bl702 进行烧录

一般来说板子出问题才进行这里的烧录。

在给板子通电前按住板子上的 BOOT 按键,然后通过板子上的 UART USB 接口连接电脑,此时板载 bl702 进入下载模式,打开 BLDevCube 烧录软件,选择 BL702 芯片,在打开的软件界面选择 MCU 模式,接着可以在 这里 下载到 bl702 的固件,名称为 usb2dualuart_bl702 开头的就是我们需要烧录的文件。

select_bl702 mcu_mode

点击 Refresh,选择唯一的串口(如果看到的不是唯一串口,记得是先按住 BOOT 键,再给板子上电),设置波特率 2000000, 点击下载烧录。

burn_bl702

烧录结束后,重新插拔一次 USB 来重新启动 bl702 以应用新的固件。

finish_burn_702
