板卡性能测试

更新历史
日期 版本 作者 更新内容
2023-07-13 v1.1 ztd
  • Update docs
2023-05-08 v1.0 wonder
  • Release docs

功耗测试

静态功耗

场景(静态) 电压 电流 功耗 备注
待机 12V 0.3A 3.6W 不接任何外设
待机 12V 0.32A 3.84W 开启风扇,后续所有测试中风扇均不关闭
单网口连接网线 12V 0.36A 4.32W
双网口连接网线 12V 0.39A 4.68W
连接 HDMI 显示器 12V 0.33A 3.96W

动态功耗

场景(动态) 电压 电流 功耗 备注
NPU运算 12V 0.39A 4.68W 仅连接串口、风扇,NPU 频率上限 0.792GHz
待机 12V 0.43A 5.16W 连接HDMI显示器、键盘、鼠标 使用一个网口
STRESS-NG 压测
( CPU 矩阵运算)
12V 0.65A 7.8W CPU 频率上限 1.845GHz,电压 1V
浏览器播放视频 12V 0.6A 7.2W 使用 GPU、无硬件解码, chromium 浏览器

eMMC

#4k写入
dd if=/dev/zero of=test bs=4k count=100000 oflag=direct
#4k读取
dd if=test of=/dev/null bs=4k count=100000 iflag=direct
#删除测试文件
rm test
#连续写入(4MB)
dd if=/dev/zero of=test bs=4096k count=100 oflag=direct
#连续读取(4MB)
dd if=test of=/dev/null bs=4096k count=100 iflag=direct
#删除测试文件
rm test
#连续写入(64MB)
dd if=/dev/zero of=test bs=65536k count=10 oflag=direct
#连续读取(64MB)
dd if=test of=/dev/null bs=65536k count=10 iflag=direct
#删除测试文件
rm test

8GB eMMC

Test Item Result
4KB W 22.4 MB/s
4KB R 22.4 MB/s
4MB W 53.9 MB/s
4MB R 296 MB/s
64MB W 229 MB/s
64MB R 298 MB/s

32/128GB eMMC

Test Item Result
4KB W 24.0 MB/s
4KB R 40.3 MB/s
4MB W 209 MB/s
4MB R 296 MB/s
64MB W 229 MB/s
64MB R 298 MB/s

LPDDR4X

lpddr4x

GbE

iperf3 -c 192.168.3.18 -t 15

iperf

WiFi

测试环境:室内空旷长走廊
测试方法:使用 iperf3,笔记本电脑作为 server,LPi4A 作为 client
测试设备:路由器使用 newifi D2, 笔记本电脑型号为 宏碁掠夺者战斧300

在路由器与 LPi4A 间隔不同距离的测试结果如下:
5m

10m

15m

20m

25m

30m

Bluetooth

测试环境:室内近距离
测试方法:手机开启蓝牙共享网络,与开发板配对并连接蓝牙,使用iperf3测试
测试设备:小米13,LPi4A

bluetooth_phone
bluetooth_1520

温度

散热器: 风扇+铝散热片(25255)
硅脂垫: Laird 500

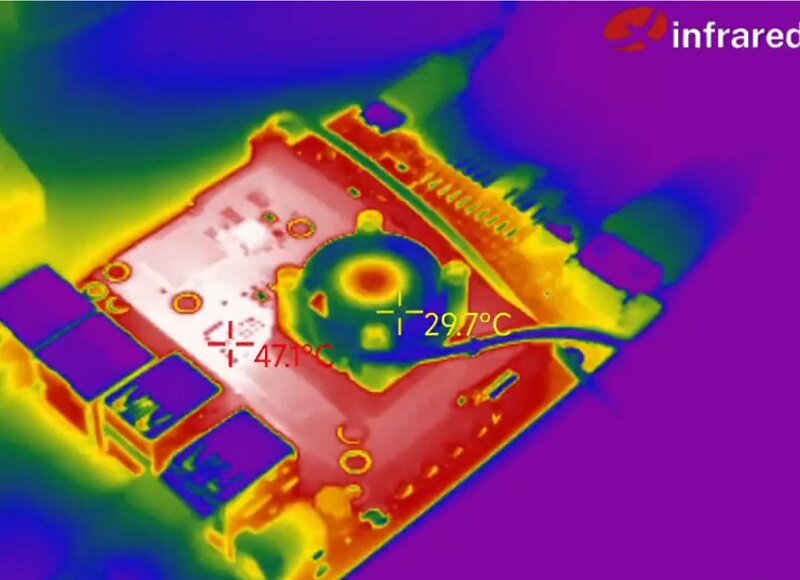

待机状态:
temp_idle

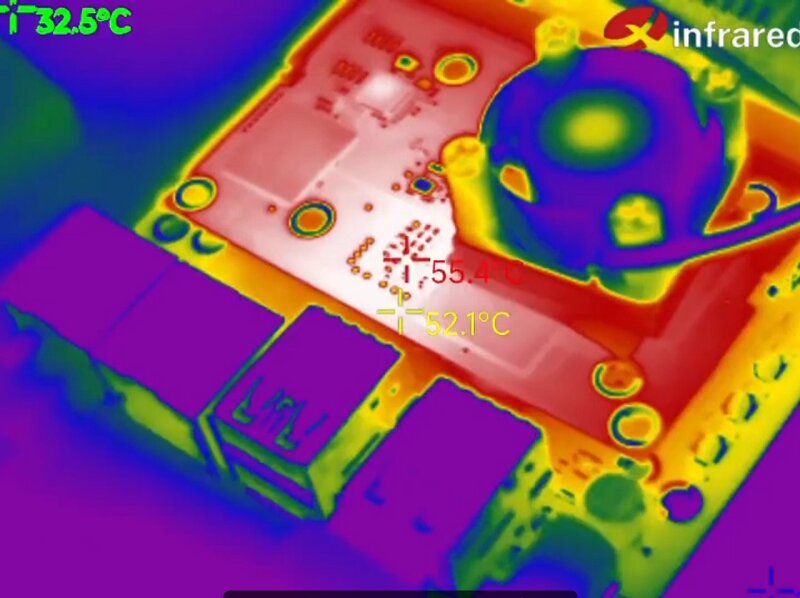

压测结束:
temp_press

浏览器测试

在 Chromium 中进行鱼缸测试,结果如图:

web_browser_fishbowl

GPU

使用 glmark2 的测试结果如下:

root@lpi4a:~# glmark2-es2
=======================================================
    glmark2 2021.12
=======================================================
    OpenGL Information
    GL_VENDOR:      Imagination Technologies
    GL_RENDERER:    PowerVR B-Series BXM-4-64
    GL_VERSION:     OpenGL ES 3.2 build 1.16@6099580
    Surface Config: buf=32 r=8 g=8 b=8 a=8 depth=24 stencil=8
    Surface Size:   800x600 windowed
=======================================================
[build] use-vbo=false: FPS: 460 FrameTime: 2.174 ms
[build] use-vbo=true: FPS: 434 FrameTime: 2.304 ms
[texture] texture-filter=nearest: FPS: 489 FrameTime: 2.045 ms
[texture] texture-filter=linear: FPS: 493 FrameTime: 2.028 ms
[texture] texture-filter=mipmap: FPS: 776 FrameTime: 1.289 ms
[shading] shading=gouraud: FPS: 1055 FrameTime: 0.948 ms
[shading] shading=blinn-phong-inf: FPS: 1049 FrameTime: 0.953 ms
[shading] shading=phong: FPS: 832 FrameTime: 1.202 ms
[shading] shading=cel: FPS: 781 FrameTime: 1.280 ms
[bump] bump-render=high-poly: FPS: 481 FrameTime: 2.079 ms
[bump] bump-render=normals: FPS: 1056 FrameTime: 0.947 ms
[bump] bump-render=height: FPS: 730 FrameTime: 1.370 ms
[effect2d] kernel=0,1,0;1,-4,1;0,1,0;:1 FPS: 456 FrameTime: 2.193 ms
[effect2d] kernel=1,1,1,1,1;1,1,1,1,1;1,1,1,1,1;:2 FPS: 184 FrameTime: 5.435 ms
[pulsar] light=false:quads=5:texture=false: FPS: 585 FrameTime: 1.709 ms
[desktop] blur-radius=5:effect=blur:passes=1:separable=true:windows=4: FPS: 177 FrameTime: 5.650 ms
[desktop] effect=shadow:windows=4: FPS: 405 FrameTime: 2.469 ms
[buffer] columns=200:interleave=false:update-dispersion=0.9:update-fraction=0.5:update-method=map: FPS: 135 FrameTime: 7.407 ms
[buffer] columns=200:interleave=false:update-dispersion=0.9:update-fraction=0.5:update-method=subdata: FPS: 160 FrameTime: 6.250 ms
[buffer] columns=200:interleave=true:update-dispersion=0.9:update-fraction=0.5:update-method=map: FPS: 197 FrameTime: 5.076 ms
[ideas] speed=duration: FPS: 442 FrameTime: 2.262 ms
[jellyfish] <default>: FPS: 433 FrameTime: 2.309 ms
[terrain] <default>: FPS: 31 FrameTime: 32.258 ms
[shadow] <default>: FPS: 275 FrameTime: 3.636 ms
[refract] <default>: FPS: 45 FrameTime: 22.222 ms
[conditionals] fragment-steps=0:vertex-steps=0: FPS: 775 FrameTime: 1.290 ms
[conditionals] fragment-steps=5:vertex-steps=0: FPS: 484 FrameTime: 2.066 ms
[conditionals] fragment-steps=0:vertex-steps=5: FPS: 819 FrameTime: 1.221 ms
[function] fragment-complexity=low:fragment-steps=5: FPS: 1048 FrameTime: 0.954 ms
[function] fragment-complexity=medium:fragment-steps=5: FPS: 694 FrameTime: 1.441 ms
[loop] fragment-loop=false:fragment-steps=5:vertex-steps=5: FPS: 1093 FrameTime: 0.915 ms
[loop] fragment-steps=5:fragment-uniform=false:vertex-steps=5: FPS: 678 FrameTime: 1.475 ms
[loop] fragment-steps=5:fragment-uniform=true:vertex-steps=5: FPS: 438 FrameTime: 2.283 ms
=======================================================
                                  glmark2 Score: 551
=======================================================

gpu_test_glmark2

运行 glxgears 结果如下:

es2gears_x11

gpu_test_gears
