Tang Primer

介绍

Lichee Tang Primer是基于安路科技的EG4S20BG256 FPGA芯片设计的简约型开发板。开发板设计小巧精致,将芯片的所有资源都引出,板载Micro-USB、USB-JTAG、TF卡槽、DVP摄像头接口、RGB(可接LCD屏、VGA等外设)等,并把部分IO资源引出,非常方便开发者拓展使用,开放RISC-V IP内核。

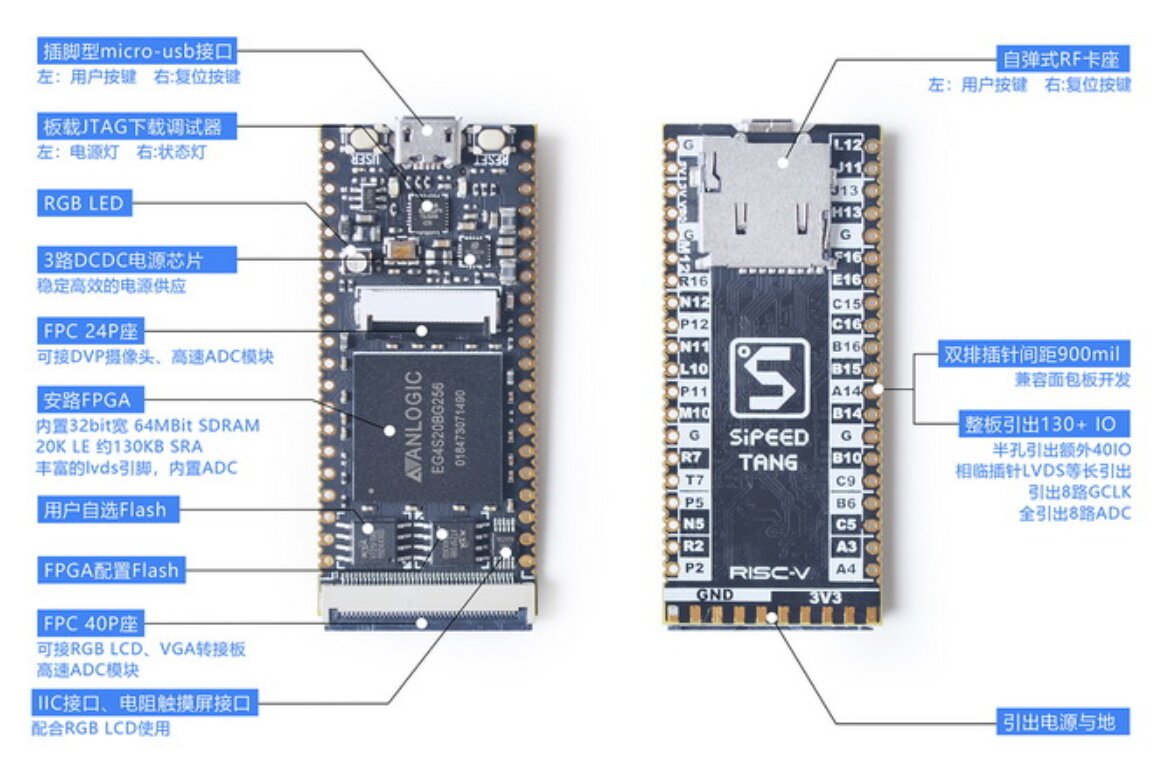

Tang_permier

Tang_permier_1

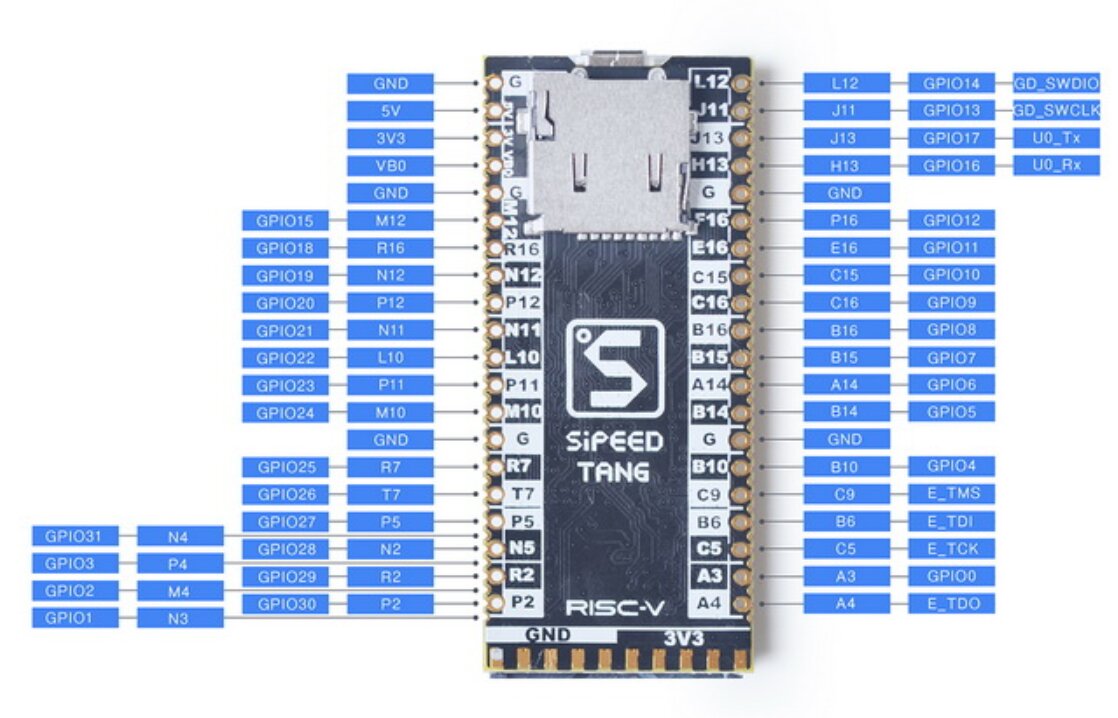

管脚定义

Tang_permier_2

Tang_permier_3

参数

项目 参数
FPGA芯片 EG4S20BG256
逻辑单元数量 23520
寄存器数量(FF) 19600
Total Configuration SRAM (bits) 4,988,928
EM SDR SDRAM 2M X 32bits
锁相环PLL 1
I/O Bank总数 1
最多用户I/O数 193
核电压 1.2V
板载FPC40P座 可接RGB LCD、VGA转接口、高速DAC等模块
板载FPC20P座 可接DVP摄像头、高速ADC模块
引出IO 标准2.54mm和半邮票孔接口,引出芯片大部分IO资源
板载IIC电阻触摸芯片屏控制器 ---

产品技术支持

Tang Permier开发板可以在多种场景实现客户不同方面的需要,在AIoT上已经广泛的使用,品质和性能在行业内已经有非常好的口碑,专业的技术团队为广大客户解决硬件设计和软件功能上的各种各样问题。专业技术支持和更详细资料请联系商务support@sipeed.com。
