MaixSense-A010

时间 负责人 更新内容
2022.09.10 lyx 初次编写文档
2022.11.12 lyx 补充细节

产品概述

ms_small
MaixSense-A010SIPEED 推出由 BL702 + 炬佑 100x100 TOF 所组成的 3D 传感器模组,最大支持 100x100 的分辨率和 8 位精度并自带 240×135 像素的 LCD 屏可实时预览 colormap 后的深度图。

资料汇总

硬件资料:点击查看下载
Github:点击查看

产品开箱指南

准备工作

MaixSense-A010 采用串口协议对外提供接口以及传输数据。
我们提供的物理接口有 type-c(虚拟串口)及 1.0mm 4pin 母座(UART)都能获取深度图数据用于集成.

  • 产品接线说明

通过 type-c 接口连接 PC 端后,可以识别到 /dev/ttyUSBx(Linux)COMx(Windows).

ms_pinb

还可通过 usb2ttl 模组按照硬件引脚图(设备屏幕正面朝下)连接 4pin 母座。

MS-A010 TX RX GND 5V
usb2ttl 模块 RX TX GND 5V

上电互动预览

按键功能:左侧为“下一个”右侧为“切换”.

屏幕显示:屏幕中心的 + 字是测距点,右上方会实时显示 xx cm 代表测距的距离。如镜头前近处有大面积物体时屏幕右上会显示 “block!”而其他情况为 “open!”.

将设备接入电源后,可在设备上自带 LCD 屏实时预览 color map 后的深度伪彩图。

ms_lcd

PC 互动预览

在 PC 端上预览修改配置前需要先安装上位机软件 COMTOOL.

COMTOOL/Windows 系统点击下载
COMTOOL/Linux 系统需用户自行编译/点击跳转

注意:Win 7 及以下系统需装驱动,可自行前往 FTDI 官网下载。

打开 COMTOOL 软件后选择 Graph 界面,如果软件上方无 Graph 的话可在右上角 + 号处添加 Graph,创建后若居中部分为白无图,则双击左下角 MaixSenseLite 即可打开界面显示端口。

ms_comtool

在左侧 Port 选择小的端口和对应波特率(任意选择高波特率),点击 open 后再勾选下方 USB 即可接收大量数据,左下角处会显示 Connected.

ms_comtool_two

设定 Header\x00\xFF 即可解析正确的图像数据并观察到深度图,可以直观感受二维平面图像上的深度。

ms_comtoolh

互动配置说明

COMTOOL 上位机的配置控件说明

  • Header:设置识别包头
  • RawCMD:用户可以手动发送指令(USB 和 UART 串口行为相同)
  • ISP:启动停止
  • LCD:显示自带屏的开启关闭
  • USB:串口传输深度图开启关闭
  • UART:串口传输深度图开启关闭
  • ANTIMMI:自动抗多机干扰开启关闭(易受干扰,关闭的效果都要更好些)
  • Binn:可下拉设置 BINNING,Baud 设置 UART 波特率
  • X、Y:设置坐标:D 左侧多选框开启后显示出该摄像头的距离。
  • Unit:设置量化单位(16位量化到8位,比例缩小,设置太小的话会只能看清很近处的影像)
  • FPS:设置出图帧率(不宜过高,根据对接设备的性能合理设置即可,减小帧率可以减少传输数据量)
  • Ev:曝光间隙控制(最左代表 AE,其他是固定曝光时间)

案例:远近中物体实拍

设备自带 LCD 屏上电后可实时观察到远近中物体的深度值差异。
物体不同的放置位置形成距离的差异,设备捕捉到差异后转化为深度值并因距离的远近显示冷暖色调。

ms_

案例:检测人流

实时高精度,大分辨率的监测人流量走动的情况并且快速统计出数据。

ms_people

例程源码暂时还未开源,待整理公开。

案例:键盘灯跟随

实现超酷炫的键盘灯跟随,设备实时跟踪手部的位置变化,再根据手部的位置映射键盘灯。
键盘灯相关代码支持点击查看

ma_lamp

案例:接入 MCU

MaixSense-A010 拥有强大的兼容性,可基于串口协议外接 K210 Maix bit 这样的 AIOT 开发板或树莓派之类的 Linux 开发板来进行二次开发,为了方便用户的使用我们开放接入例程。

点击查看 K210 Maix Bit 介绍

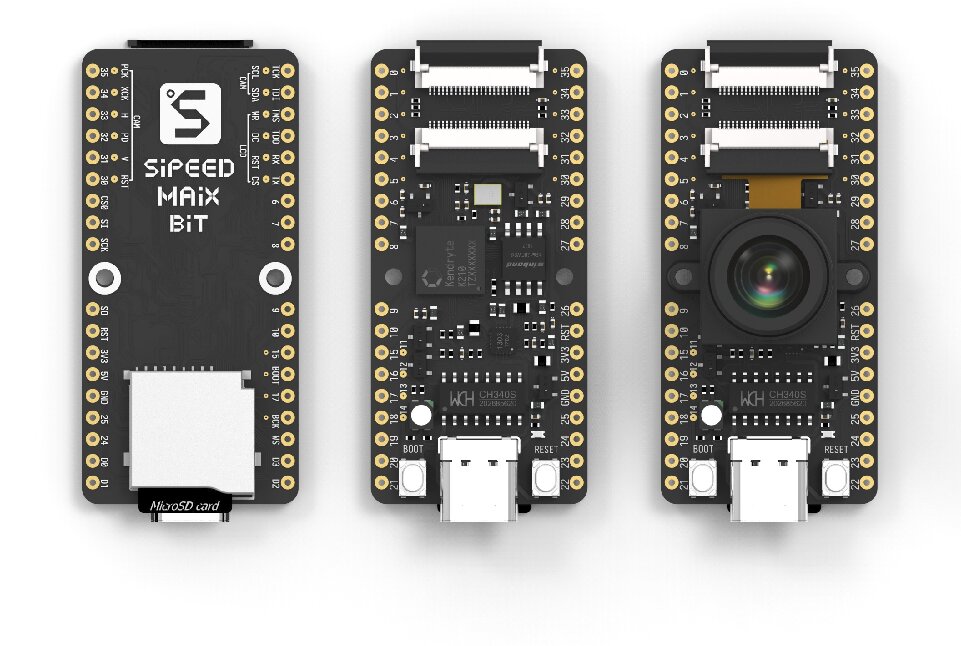

Maix Bit 是 sipeed Maix 中产品线的一员,基于嘉楠堪智科技的边缘智能计算芯片 K210 设计的一款 AIOT 开发板。以 K210 作为核心单元,功能非常很强大,芯片内置 64 位双核处理器,拥有 8M 的片上 SRAM,在Al机器视觉、听觉性能方便表现突出,内置多种硬件加速单元(KPU、FPU,FFT等),总算力最高可达 1TOPS,可以方便地实现各类应用场景的机器视觉/听觉算法,也可以进行语音方向扫描和语音数据输出的前置处理工作。

bit

Maix Bit 购买传送门点击查看
Maix Bit 资料传送门更多详细资料
MaixSense-A010 外接 Maix Bit 例程点击查看

ms_mcu

二次开发:串口协议

可参考上方的案例:MS-A010 外接 K210 bit
MaixSense-A010 串口协议传送门点击查看

二次开发:接入 ROS

接入 ROS1

1. 准备工作
运行 ROS 前我们要准备适用的环境:Linux 系统。
可使用虚拟机 virtual box 或者 vmware点击获取
也可以自行安装双系统,安装方法请自行搜索或参考右侧:双系统安装教程

2. 安装运行
ROS 接入包:点击前往下载

#解压缩 sipeed_tof_ms_a010.zip,并进入目录
cd ros1
source /opt/ros/*/setup.sh
catkin_make
source devel/setup.sh
rosrun sipeed_tof_ms_a010 a010_publisher _device:="/dev/ttyUSB0"
#之后终端会持续刷新显示[sipeed_tof]: Publishing,即正常工作

ros_adb

3. 可自行在 RQT 查看帧率

ms_rosone

4. RVIZ2 预览
打开 rviz2 后,在界面左下角的 Add->By topic->PointCloud2或/depth ->Image 添加 ->Display/Global Options/Fixed Frame 需要修改成 tof,才能正常显示点云,根据添加的内容,左侧会显示 Image 而中间则显示点云。
ms_rviz

接入 ROS2

1. 准备工作
运行 ROS 前我们要准备适用的环境:Linux 系统。
可使用虚拟机 virtual box 或者 vmware点击获取
也可以自行安装双系统,安装方法请自行搜索或参考右侧:双系统安装教程

如果环境同时安装了 ROS1,使用 ROS2 的话需要选额外择正确的版本。

ls /opt/ros
ros@ros-virtual-machine:~/Desktop$ ls /opt/ros
noetic  rolling

2. 安装运行
我们提供了 ROS2 的接入功能包,用户需要在运行 ROS2 的系统上编译安装。
ROS 接入包:点击前往下载

#解压缩sipeed_tof_ms_a010.zip,并进入目录
cd ros2
source /opt/ros/*/setup.sh
colcon build #(如提示缺少colcon时需要sudo apt install python3-colcon-ros)
source install/setup.sh
ros2 run sipeed_tof_ms_a010 publisher --ros-args -p device:="/dev/ttyUSB0"
#之后终端会持续刷新显示[sipeed_tof]: Publishing,即正常工作

3. RQT 查看帧率

ms_rqt

4. RVIZ2 预览
打开 rviz2 后,在界面左下角的 Add->By topic->PointCloud2或/depth ->Image 添加 ->Display/Global Options/Fixed Frame 需要修改成 tof,才能正常显示点云,根据添加的内容,左侧会显示 Image 而中间则显示点云。
ms_ros
