Tang Console

2025-04-17
更新历史
日期 版本 作者 更新内容
2025-04-17 v0.1 Serika
  • 新建文档

产品概述

  • 发售日期：2025年4月中旬
  • 预购链接：点我（预购已结束，敬请期待零售版本）
  • 开发板关内容：点我
  • Tang Core 的开发者文档：点我

板卡特点

点击查看详情

  • 兼容多种SOM (Mega 138k & Mega 60k)

  • 支持多种Tang Core模拟器核心

    • NESTang - Nintendo Entertainment System
    • SNESTang - Super Nintendo Entertainment System
    • GBATang - Game Boy Advance
    • MDTang - Sega Genesis/Mega Drive
    • SMSTang - Sega Master System
    • 更多核心仍在开发中，将会陆续上线

  • 板载BL616 MCU

    • 运行TangCore firmware for BL616
    • 支持模拟器核心快速切换
    • 支持uSD卡存储(仍在调试中)
    • 支持USB OTG（目前需要带供电的OTG转接头或HUB）
      • USB OTG存储（存放游戏ROM和模拟器核心，以及模拟器BIOS）
      • USB HID手柄
    • 可作为FPGA的调试器

  • 板载两个USB-A，可用于直接连接支持的USB手柄

  • 支持DS2手柄（需要PMOD_DS2x2）

产品外观

点击查看详情

  • Tang Retro Console Premium (60k version)

  • Tang Retro Console (60k version)

架构框图

点击查看详情

此处以60k SOM举例，138k同理

硬件参数

点击查看详情

核心板（SOM）参数

请根据实际安装的SOM，参考如下连接：

底板参数

  • 请参考开发板关内容：点我

上手使用

此处以Tang Retro Console为例，讲解如使用Tang Console进行游玩

准备工作

需要准备的东西如下：

  • Tang Console，138k或60k均可
  • USB 2.0驱动器，或者SD卡+读卡器（推荐格式FAT32/exFAT，≤32GB）
  • USB-C OTG 转换器，带有电源传输（推荐使用套餐中的USB-C读卡器）
  • 可用的GBA原机BIOS（gba_bios.bin）
  • 最新的TangCore Release Package
  • 想要游玩的游戏ROM（Tang Retro Console Premium套餐包含的uSD卡中已有演示游戏）

安装MCU固件

  • 对于已购买任何套餐Tang Console的用户来说，这一步不是必须的，因为出厂时已经完成

  • 后续如有固件更新，请参考此处进行更新：点我

存储介质准备

无论是采用SD卡还是USB驱动器，需要确保其容量≤32GB 同时格式化为FAT32/exFAT。
存储介质的内容如下方所示：

📁 /
  ├── 📁 cores/            # 来自Tang Core发布版本的 `cores` 目录
  │    ├── 📁 console60k/
  │    └── 📁 console138k/
  ├── 📁 nes/              # .nes rom 目录
  ├── 📁 snes/             # .smc/.sfc 目录
  ├── 📁 gba/
  │    └── 🗎 gba_bios.bin  # GBA BIOS 档案
  ├── 📁 genesis/          # .bin/.md 目录
  └── 📁 sms/              # .sms 目录

⚠ Console会过滤游戏ROM的后缀名，请务必将游戏ROM改成对应的后缀名 ⚠

存储介质的内容不区分 138k console 和 60k console。其中 gba_bios.bin 需要用户自行下载后放入。

将想要游玩的游戏ROM放入对应的目录中即可。

硬件组装

❗注意：请先组装好所有配件再接通电源！

  1. 早鸟版本推荐的方式（这种方式的全部配件都包含于 Tang Console Retro Premium 中）

    左侧：USB-OTG读卡器+USB-C电源 | 下方：USB手柄 P1 | 上方： HDMI输出

    • 这种方式的好处是简洁，缺点是USB手柄这样接不太稳定

    • 如遇到USB手柄不识别（尤其是在切换完毕模拟器core的时候），需要用户手动多拔插USB手柄几次

    • *零售版 Console 可以不使用 OTG 读卡器，将uSD卡装入机身自带的卡槽即可。因为 零售版 Console 机身自带的卡槽通过MUX连接到了 BL616*


  2. 零售版本推荐的方式

    点击查看详情

    左下：USB-OTG | 左上：USB-C电源 | 下方：USB手柄 P1 | 上方： HDMI输出

    • 这种方式的好处是最简洁，缺点是USB手柄这样接不太稳定

    • 如遇到USB手柄不识别（尤其是在切换完毕模拟器core的时候），需要用户手动多拔插USB手柄几次

    • 手柄既可以连接到Console本身的USB连接器，也可以通过USB-OTG连接到BL616

    • USB-OTG转换器不是必须的，取决于你的用途


  3. nand2mario的方式

    点击查看详情

    左侧：OTG USB驱动器+USB-C供电 | 右侧： DS2 PMOD+DS2手柄 | 顶部: HDMI输出

    • 这种方式的好处是稳定，缺点是太臃肿

    • 如想要连接更加简洁，请尝试使用无线DS2手柄，并更换更小尺寸的USB驱动器



  4. USB OTG HUB的方式 {#USB_OTG_HUB}

    点击查看详情

    左侧：USB-C OTG HUB+USB驱动器+USB-C供电+USB手柄 P1 | 顶部: HDMI输出

    • 这种方式的好处比较稳定，缺点是十分臃肿 & USB HUB 可能有兼容性问题

    • 已测试的USB HUB的兼容性列表：点我



上电开机

  1. 先按照上一步中组装好机器，然后再接通电源；

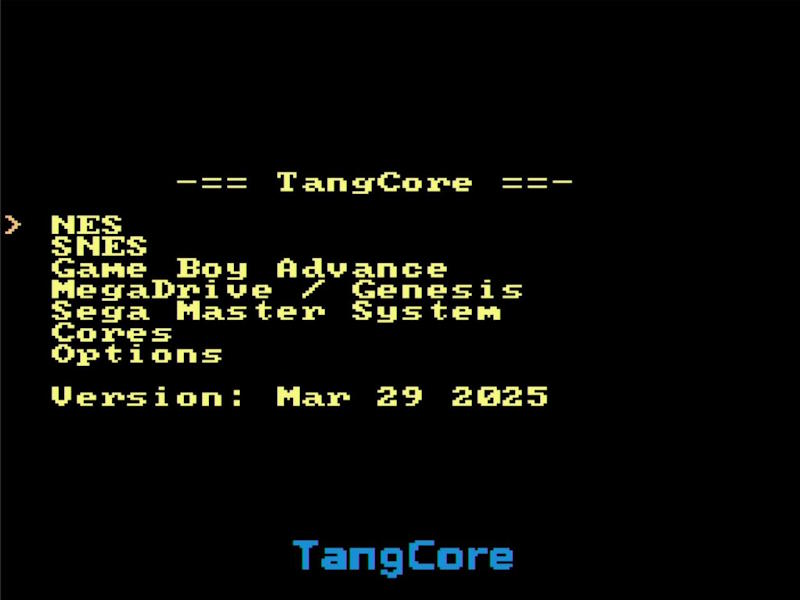

  2. 等待一段时间，主菜单会出现；

    点击查看详情

  3. 使用游戏手柄进行导航，上下移动游标，左右进行翻页，B或3键确定，A或2键返回，在 ..上按下B键可以返回上级菜单

    点击查看详情

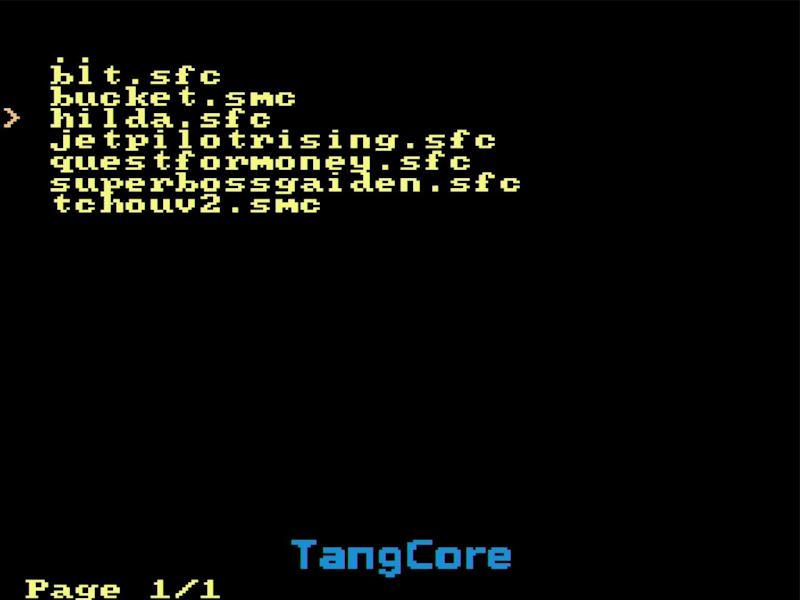

  4. 选中一个模拟器标题，如SNES，按B键进入二级菜单，选择要游玩的游戏ROM，再次按下B键进入游戏

    点击查看详情

  5. HDMI输出会暂时消失，稍等片刻出现ROM加载画面，此时画面下方的标题会变成对应模拟器的名称（本例中为 SnesTang）

    点击查看详情

  6. 稍等片刻ROM加载完毕后就会进入游戏，通常此时按下 start 键就可以开始游戏

    点击查看详情

  7. 在游戏中可以按 → + select 返回主菜单

  8. 部分游戏ROM可能并不完全被模拟器兼容。如果遇到了问题，给Console重新上电即可

其他资源

交流方式

注意事项

事项 注意事项
供电电压 Tang Console 使用的 电源电压是 DC +5V
请避免供电电压超过+5.5V或低于+3.4V
请使用输出能力至少为5V/2A的USB 适配器供电
静电 请避免静电打到 PCBA 上，如非必要请勿随意自行拆解装置的外壳
如需拆卸外壳，在接触 PCBA 之前请把手的静电释放掉，比如用自来水洗手
容忍电压 使用 GPIO 排针引脚进行外部通信时，要确保 IO 电压是 3.3V，过高的电压会永久损坏 PCBA
非专业用户请勿使用排针连接官方配件以外的任何设备或模组
FPC 座子 在连接 FPC 软排线的时候，请确保排线无偏侈地完整地插入到排线中
在通电之前请仔细核对两端FPC 连接器的 1号PIN 的方向是否正确
插拔 除了USB-A手柄和USB驱动器/读卡器
请完全断电后才进行配件的插拔操作
USB手柄 USB-A手柄连接到Console正面的USB-A时不太稳定
如遇USB手柄无法操作，请多插拔几次
避免短路 请在上电过程中，避免任何液体和金属触碰到 PCBA 上的元件的焊盘，否则会导致路，烧毁 PCBA

联系

技术支持和商业合作请联系邮箱 support@sipeed.com

常见问题

USB手柄无法操作

点击查看详情
  1. 请重新拔插USB手柄后再尝试操作；
  2. Console正面的USB-A手柄的稳定性会在之后的固件更新中解决；
  3. 目前最稳定连接方式为PMOD DS2手柄；
  4. 请注意USB接口的丝印标记，位于右侧的标记为P2的手柄，有些游戏只能使用P1的手柄进行操作（使用DS2手柄时同理）；

按下MODE键后UI消失

点击查看详情
  1. 目前是已知问题，会在未来的固件更新中解决；
  2. 如果画面中游标 > 还在，可以尝试用手柄操作翻页或返回上级等操作强迫UI刷新；

上电后显示 Waiting for USB drive...

点击查看详情

  1. 如果使用了USB HUB，这可能意味着HUB不兼容；

  2. 请确保正确连接了USB驱动器/读卡器；

  3. 请确保USB驱动器/读卡器的容量 ≤32GB，且格式化为 FAT32/exFAT；

GBATang提示 Cannot find /gba_bios.bin...

点击查看详情

  1. 这意味着 USB驱动器/存储卡 中的/GBA目录下缺失了GBA原始的BIOS，可能会引起一些ROM的兼容性问题；

  2. 因为版权问题，我们无法向您提供这份档案，您需要自行寻找gba_bios.bin并放入相应的位置；

更多问题及其解决办法前往Tang Core的文档中的 Troubleshooting 页面查看

如果你不幸遇到了一个全新的问题，欢迎向我们反馈。

反馈方式请参考 这里。
