高级应用

2025-12-09

更新历史

日期	版本	作者	更新内容
2025-9-11	v0.2	iawak9lkm	Add new feature description
2025-8-26	v0.1	BuGu	Release docs

系统框架切换

NanoKVM Pro 除运行 NanoKVM 框架外，还完全适配了 PiKVM 软件框架。您可以根据使用需求灵活切换。

从 NanoKVM 切换至 PiKVM

NanoKVM Pro 出厂默认运行 NanoKVM 框架。切换步骤如下：

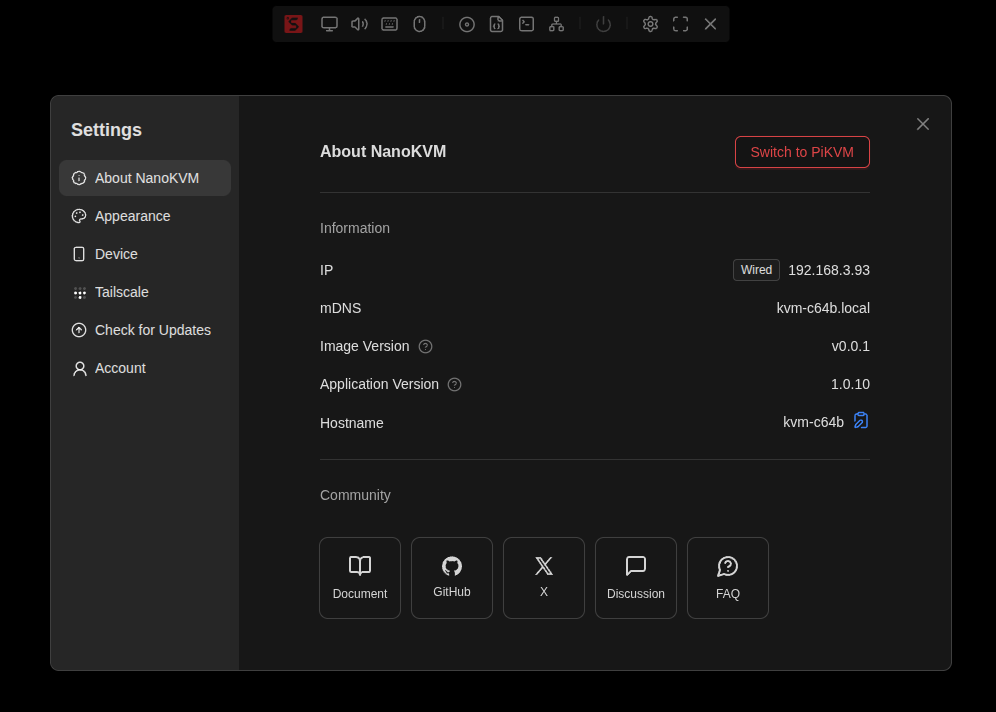

进入 设置 → 关于 → 切换设备
点击切换按钮后，系统将自动重启并启动 PiKVM 框架（约需 30 秒）。如长时间未自动切换，请手动刷新网页

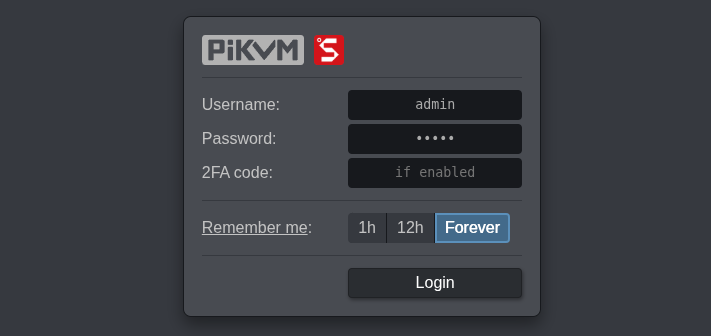

PiKVM 框架下的默认账号密码同样为 admin / admin

注意事项：

两个平台各自独立管理账号与密码，互不同步，强烈建议登录后立即修改默认密码

PiKVM 框架下的部分功能需要通过网页终端实现，如 WiFi 配网、Tailscale 配置等

NanoKVM 系统更新时，PiKVM 框架会同步更新

PiKVM 密码管理

PiKVM 目前不支持通过网页端 WebUI 修改密码，需要通过 SSH 或网页终端执行以下命令：

# 修改 Linux 系统用户密码
passwd root

# 修改 KVM 登录密码
kvmd-htpasswd set admin

# 用户管理命令
kvmd-htpasswd add <user>  # 添加新用户并设置密码
kvmd-htpasswd list        # 显示用户列表
kvmd-htpasswd del <user>  # 删除用户

更多使用方法请参考 PiKVM 官方文档 - 认证管理。

配置 WiFi 网络

PiKVM 目前不支持通过网页端 WebUI 和 LCD 屏幕配置 WiFi。您可以选择以下任一方式：

方式一：切换到 NanoKVM 框架配置（推荐）

切换至 NanoKVM 框架后使用网页端或 LCD 屏幕配置 WiFi，再切换回 PiKVM 框架

方式二：使用命令行配置

通过 SSH 或网页终端执行以下命令：

# 连接到开放网络（无密码）
/kvmcomm/scripts/wifi.sh connect_start <SSID>

# 连接到加密网络（需要密码）
/kvmcomm/scripts/wifi.sh connect_start <SSID> <PASSWORD>

# 断开 WiFi 连接
/kvmcomm/scripts/wifi.sh connect_stop

配置 Tailscale 网络

PiKVM 目前不支持通过网页端 WebUI 配置 Tailscale。请使用 NanoKVM 框架配置 Tailscale，再切换回 PiKVM 框架。

从 PiKVM 切换回 NanoKVM

从 PiKVM 系统切换回 NanoKVM 同样简单：

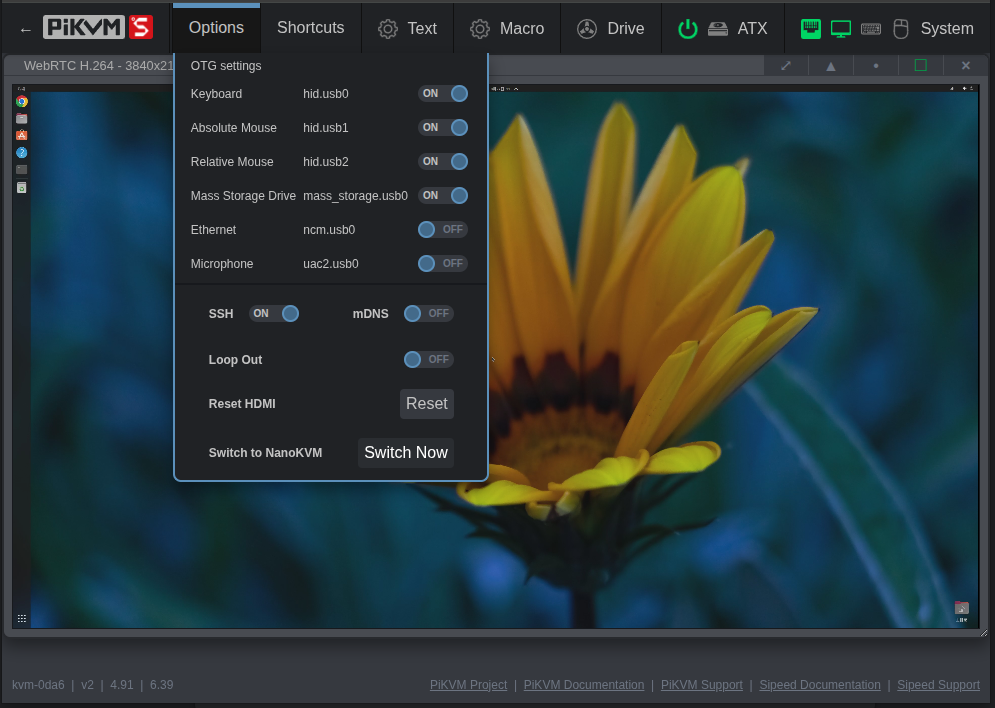

进入 Options → Switch to NanoKVM
点击 Switch Now 按钮
系统将自动重启并启动 NanoKVM 框架（约需 30 秒）。如长时间未自动切换，请手动刷新网页

SSH & mDNS

SSH

NanoKVM-Pro 出厂默认关闭 SSH，以确保系统安全。若需要启用 SSH 服务或在预览新版本时使用，可以通过以下方式开启：

ATX/Desk：从网页端 设置 → 设备 → 开启 SSH
Desk：从屏幕中点击 Settings → SSH 开启 SSH

默认帐号为 root，密码为 sipeed。若在 NanoKVM 界面中修改了网页帐号密码，SSH 密码会同步更新。

mDNS

如需开启或关闭 mDNS，可通过以下方式操作：

ATX/Desk：从网页端 设置 → 设备 → 开启/关闭 mDNS
Desk：从屏幕中点击 Settings → mDNS 开启/关闭 mDNS

HDMI 输入与环出

目前仅支持 Desk 版本屏幕中配置
ATX/Desk 网页端近期会添加该功能

若暂时无需 HDMI 功能，可关闭以降低功耗。操作方式：

Desk 从屏幕点击 Settings → HDMI 进入 HDMI 配置页面，有两个选项：

INPUT：关闭后，Desk 停止采集 HDMI 输入信号。
LOOP OUT：关闭后，Desk 停止输出 HDMI 环出信号。

屏幕调整

ATX 版本

目前支持 OLED 屏幕的以下功能：

短按 USR 按钮可开关 OLED 显示

Desk 版本

支持 LCD 屏幕的以下功能（均从屏幕中进行配置）：

调整背光亮度：Settings → Brightness
待机时钟：Settings → Auto Clock
- 关闭时，LCD 常亮
- 开启后，长时间无操作则切换为时钟显示

恢复出厂设置

快速恢复

ATX：长按 USR 按钮，直至屏幕显示 Reset 提示后松开
要求版本 ≥ 1.0.13
Desk：从屏幕中点击 Settings → Help 进入 Help 页面，然后连续点击重置按钮，直至显示 0，设备进入恢复模式

提示：在设备完成重启并刷新屏幕前，请勿进行其他操作。

深度恢复

详见 FAQ 中 镜像烧录方法 章节。

USB 扩展功能

USB NCM

NCM 功能可通过 USB 模拟网卡，方便用户直接通过 USB 登录 NanoKVM。开启方式如下：

ATX/Desk：从网页端进入 设置 → 设备 → 开启 虚拟网卡
Desk：从屏幕中点击 Settings → USB 进入 USB 配置页面，开启 NCM

更新

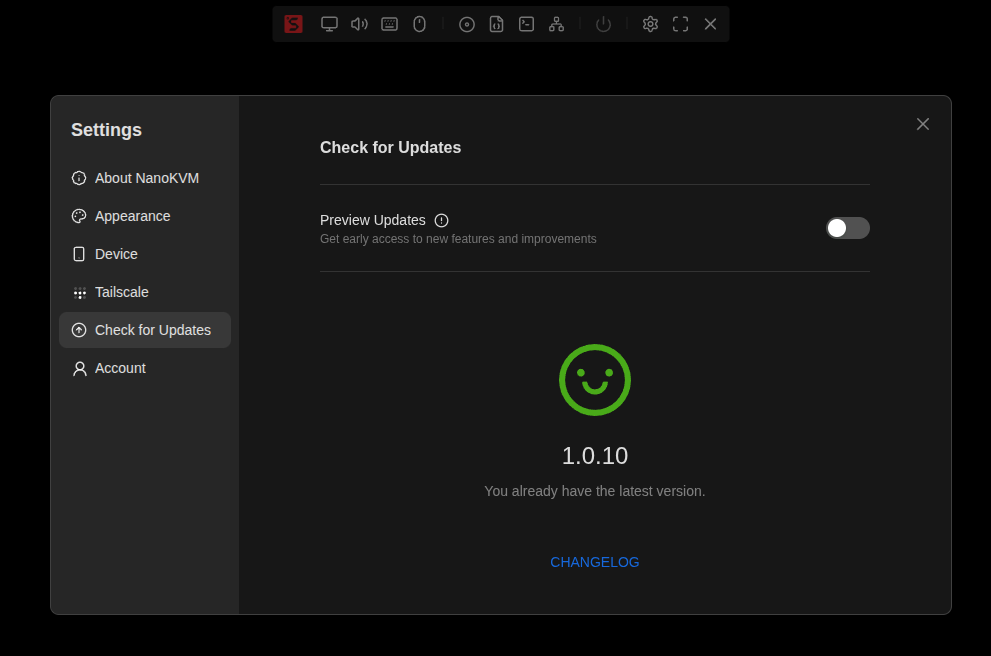

NanoKVM Pro 会不定时推送新版本的应用，包含新功能和bug修复，您可以在设置->检查更新中更新应用版本。

点击下载后会自动下载新应用的安装包，包含kvmcomm_x.x.x_arm64.deb、nanokvmpro_x.x.x_arm64.deb、pikvm_x.x.x_arm64.deb

kvmcomm_x.x.x_arm64.deb 负责驱动 NanoKVM 和 PiKVM 框架中共用的硬件；
nanokvmpro_x.x.x_arm64.deb NanoKVM 应用软件
pikvm_x.x.x_arm64.deb PiKVM 应用软件

打开预览更新功能将会获取到最新的实验版应用，通常包含更新的功能，但稳定性有待验证，建议下载预览更新前先打开SSH功能

您也可以下载特定的版本，并手动安装

# 以下载 1.1.6 版本为例
# 下载文件
sudo curl -L https://cdn.sipeed.com/nanokvm/preview/nanokvm_pro_1.1.6.tar.gz | sudo tar -xz

# 进入文件夹
cd nanokvm_pro_1.1.6

# 安装deb包
sudo apt install ./*.deb

1.1.5 及后续软件进行过一次架构调整，较低版本的NanoKVM-Pro只能拉取到 1.1.5 ，更新后可再次拉取到最新的版本

如何使用TF卡扩展存储

NanoKVM-Desk 版后面板设计有TF卡槽，插入TF卡后可以扩展存储空间，并带来虚拟U盘的功能。

TF卡默认挂载与 NanoKVM 系统 /sdcard 目录下，当开启虚拟U盘后TF卡被同时挂载到USB复合出的大容量存储设备，可以借此功能向被控主机传递文件

注意：
ATX版本因挡板尺寸要求，无法暴露TF卡槽
首批Desk版本TF卡无法热拔插，请在关机状态下插入TF卡
虚拟U盘和镜像挂载功能不可同时开启

如何远程装机

NanoKVM Pro 的 USB-C 端口除模拟键鼠设备外，还模拟了一个U盘设备，可挂载指定的镜像，用于装机等需求，镜像可以上传至NanoKVM-Pro中，可用空间约21G。
与普通U盘不同，NanoKVM的虚拟U盘内可同时存放多个镜像，开机之前可以通过 web 页面的选项选择要安装的系统镜像进行挂载。

按上述步骤连接远程主机与Nano KVM，在浏览器登录系统后，点击光盘图标，选中待安装的系统，即可实现ISO挂载

接下来开始装机操作，点击开机（短按），迅速按键盘上的F11键（不同主机按键可能不同，请参照主机说明），选择对应的镜像启动并完成装机流程。

注：

所有上传的镜像将储存于NanoKVM-Pro的 /data 目录，用户可在 NanoKVM 终端内直接读写该分区
若挂载镜像出现问题，可以尝试在主机上弹出镜像后再点击挂载

如何设置静态IP

NanoKVM-Pro 在1.1.6及以上版本中加入了以太网卡的静态IP设置功能，通过配置/boot/eth.nodhcp文件来主动赋予IP，详细设置方法如下：

在 NanoKVM-Pro 中创建文件 /boot/eth.nodhcp ，然后按照以下规则进行编辑：

一行就是一个自定义 IP，格式为 addr/netid gw[optional] ；
可以分多行来预设多个静态 IP。

简化的步骤如下：

# 以下操作在 NanoKVM-Pro 的网页终端或ssh终端完成
# 创建 /boot/eth.nodhcp 文件并写入配置
echo "192.168.2.2/22" > /boot/eth.nodhcp

系统启动时，会读取 /boot/eth.nodhcp 文件中的静态 IP 地址列表。设置流程如下：

顺序检测：系统将按行读取文件中的 IP，并依次检测其是否已被网络中的其他设备占用。

检测机制：优先使用 arping 进行检测；若系统中未安装 arping，则自动降级使用 ping 命令。

设置可用 IP：一旦发现首个未被占用的 IP，系统立即将其设置为本机静态地址，流程终止。

后备方案：若列表中所有 IP 均被占用，系统将转而尝试通过 DHCP 自动获取 IP。

保底地址：如果 DHCP 也无法分配地址（例如，网络中无 DHCP 服务器），系统将使用固定的保底地址 192.168.90.1。

如何使用串口

NanoKVM Pro 提供两组可用串口 UART1/UART2（ATX版本受限挡板规范尺寸没有引出，仅保留内部焊盘）

Desk 版本接口定义示意图如下：

网页端使用串口终端

需要更新至 1.1.5 版本以上

网页菜单栏->终端->串口中断可以设置串口号以及波特率等选项

仅发送串口指令

# 设置ttyS1为115200波特率
stty -F /dev/ttyS1 115200

# 发送十六进制数据 0x11, 0x22, 0x33
echo -n -e '\x11\x22\x33' > /dev/ttyS1

如何修改EDID

EDID（扩展显示识别数据）是显示设备向主机提供的一组数据，包括设备信息、分辨率帧率列表、颜色特性、音频能力等。主机接受到 EDID 后按需调整显示器的设置

NanoKVM Pro 支持修改虚拟显示屏暴露的EDID，您可以克隆显示器的EDID或编写自己的EDID，来达到特殊的屏幕比例、刷新率或颜色特征

修改EDID后可能存在无法正常显示的风险，请谨慎修改。如果出现异常，请恢复默认EDID

写入方式：

# 1. 准备edid文件，一般大小是256Byte，scp 到系统中
ls -l /root/customize.bin
# -rw-r--r-- 1 1000 1000 256 Aug 19 14:44 /root/customize.bin
# 2. 写入EDID
cat /root/customize.bin > /proc/lt6911_info/edid
# 3. 恢复默认EDID：
cat /kvmcomm/edid/e18.bin > /proc/lt6911_info/edid

1.2.0 版本中自带六个edid：以下是EDID的支持分辨率列表和最高帧率：

分辨率	宽高比	3840×2160@30Hz	3840×2160@39Hz	2560×1440@60Hz	1920×1080@60Hz	3840×2400@30Hz	3440×1440@60Hz
3840×2400	16:10	×	×	×	×	30 FPS	×
3840×2160	16:9	30 FPS	39 FPS	×	×	30 FPS	30 FPS
3840×1600	21:9	×	×	×	×	×	50 FPS
3440×1440	21:9	×	×	×	×	×	60 FPS
2560×1440	16:9	83 FPS	83 FPS	60 FPS	×	60 FPS	60 FPS
2560×1080	21:9	×	×	×	×	×	75 FPS
1920×1200	16:10	60 FPS	60 FPS	60 FPS	×	60 FPS	×
1920×1080	16:9	120 FPS	125 FPS	60 FPS	60 FPS	60 FPS	60 FPS
1680×1050	16:10	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS
1440×900	16:10	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS
1280×1024	5:4	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS
1280×960	4:3	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS
1280×800	16:10	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS
1280×720	16:9	120 FPS	120 FPS	60 FPS	60 FPS	60 FPS	60 FPS
1152×864	4:3	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS
1024×768	4:3	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS	60 FPS
800×600	4:3	120 FPS	120 FPS	60 FPS	60 FPS	60 FPS	60 FPS

不在此列表的分辨率可能会出现显示错误或无法显示的问题
较低的分辨率可能会出现兼容性问题导致不显示或显示闪烁

如何修改USB信息

1.2.0版本以上支持自定义USB信息，方式如下：

# 修改PID
echo "0xXXXX" > /boot/usb.pid
# 修改VID
echo "0xXXXX" > /boot/usb.vid
# 修改制造商
echo "XXXX" > /boot/usb.manufacturer
# 修改产品名称
echo "XXXX" > /boot/usb.product
# 应用
/kvmapp/scripts/usbdev.sh restart

关于延迟

NanoKVM-Pro针对延迟进行了较大改进，任意分辨率下端到端延迟控制在100ms左右。

其它竞品表述的延迟非端到端延迟，而是单程延迟，实际端到端延迟远大于他们宣称的延迟。
实测表明选择不同帧率，对端到端的延迟影响不大，也就是说，1080P120和1080P30的延迟几乎一致。

视频模式	端到端延迟
Direct H264	100ms
WebRTC H264	100ms
MJPEG	100~150ms

注意，我们使用"端到端"延迟来体现用户实际感知的延迟：
从用户在本地浏览器窗口移动鼠标，到浏览器中远程桌面鼠标开始移动的延迟。

你可以使用这个py脚本实测"端到端"延迟，将浏览器窗口全屏或者放到左边，保持当前远程桌面的背景颜色与鼠标指针颜色反差最大（比如黑色指针，则使用白色背景；白色指针则使用黑色背景）

python lat_mouse.py TEST_CNT RECORD_NAME

4K30 webrtc的延迟测试记录：
