SLogic 接入 AI Agent：让仪器自己做分析

过去三十年，逻辑分析仪的交互范式几乎没变过：你设参数，它出波形，然后你自己看。

设多高的采样率、开哪几个通道、触发条件怎么配、解码器引脚怎么映射，每一步都要你先知道答案。仪器只负责忠实地把电平记下来，理解信号这件事，全部压在工程师身上。

SLogic 想换一种做法。接上 AI Agent 之后，你交给仪器的不再是参数，而是目标：

这块板子的 I²C 偶尔会挂死，帮我找出挂死前最后发生了什么。

这是一条我没见过的总线，32 根线都在跳，分析一下它的协议结构。

把这张卡带里的程序读出来，并验证读得对不对。

剩下的事情由 Agent 自己完成：决定抓什么、抓多快、怎么触发，采完回看结果，发现采样率不够就调高重采，发现引脚猜错就换映射重解，直到拿出一个有证据、可复现的结论。

这不是把自然语言翻译成按钮操作，而是把观察、假设、验证、收敛这一整套调试方法交给机器执行。SLogic 在其中的角色，从"记录仪"变成了 Agent 的感知前端。

只想快速看一眼波形、连软件都不想装？直接用浏览器打开 slogic.sipeed.com，免安装，安卓手机也能采。本页讲的是另一条路：把分析本身交出去。

它能替你做什么

下面四类场景，是传统"设参数看波形"做起来最费时间、而 Agent 介入后收益最明显的。

未知总线逆向

手上的设备没有文档，只知道有一排信号线在动。

传统做法是人工逐根量、猜周期、试解码器，反复几轮。Agent 的做法是先用多通道全量抓一段，再从电平统计入手：哪根线像时钟（周期稳定、占空比固定），哪根像片选（长期为高、偶尔拉低且包住一段活动），哪些线在片选期间同步翻转（数据总线），哪些单调递增（地址总线）。

有了这组假设，它再挑合适的解码器去验证，验证不过就修正假设重来。整个过程你只需要回答它几个确认性的问题。

偶发异常围猎

"跑几个小时才出一次"的问题，最耗人。

Stream 模式下 SLogic32U3 的采集时长只受硬盘限制，Agent 可以长时间挂着抓，边抓边解码，按你描述的异常特征去筛：校验错、应答丢失、帧间隔异常、某个状态机卡在中间态。抓到以后把前后文一起留下来，而不是只报一个"出错了"。

协议一致性与回归

固件改完要确认没把时序改坏。

Agent 可以按同一套参数反复采集、解码、比对，给出的是"这版和上版在哪一帧开始不一样"，而不是两张要你自己对的波形图。

离线波形复盘

现场抓到的 .sr 文件，事后可以直接丢给 Agent 分析，不需要连接设备。同事抓的、几个月前抓的、甚至别的型号抓的，只要是 sigrok 格式都能复盘。

它是怎么做到的

Agent 不是一次把参数填对，而是跑一个闭环：

关键在于闭环两个字。传统流程里，"采样率不够"这件事要等你看完波形才发现，然后手动重来；Agent 则是解码失败后自己意识到边沿不足，提高采样率重采。这一轮一轮的收敛，正是人类工程师的工作方式。

同时它必须交出证据链：用的哪台设备、什么参数、实际执行的命令、.sr 文件在哪。结论可以被你复现和推翻，而不是一句"我觉得是 I²C"。

Agent 的推理能力来自大模型本身，Plugin 只负责忠实执行扫描、采集和解码。Plugin 不会替你猜协议，猜测由模型完成、由你确认、再由 Plugin 验证。

想直接看它怎么用在真实电路上？跳到 实战案例：一个 SPI 入门，一个 32 通道逆向 GBA 卡带总线。

两条接入路径

SLogic 生态目前有两种让 AI 参与调试的方式，按需选择：

两者互不冲突，可同时安装。本页只讲第一种。

快速开始

三步，十分钟。

1. 装 Plugin

把链接发给支持 Plugin 或 Skill 的 Agent，由它自己完成安装：

请安装这个 SLogic plugin：https://dl.sipeed.com/fileList/SLogic/sigrok-cli-slogic-plugin.zip。安装完成后检查 sigrok-cli-slogic 是否已经加载，并告诉我是否需要重启。暂时不要访问 USB 设备或开始采集。

2. 备好 sigrok-cli

打开 SLogic Release 页面 (https://github.com/sipeed/SLogic/releases/latest) ，识别当前操作系统，下载对应的最新版 sigrok-cli-SLogic，保存到 <工具目录>。完成运行准备后，把可执行文件绝对路径写入全局配置，再运行版本检查和 decoder-show uart。告诉我结果，不要扫描设备或开始采集。

3. 先握手，再干活

第一次连设备只扫描、不采集，让 Agent 摸清这台设备的能力边界：

扫描已连接的 SLogic，读取设备能力。不要采集。报告设备标识、通道、可用采样率和配置项。

拿到能力清单之后，就可以开始提真正的目标了。

详细的安装、权限配置与平台差异见附录 B。

怎样提一个好目标

Agent 的产出质量，取决于你给的是目标还是半成品参数。

把这些信息一并给它，可以少走很多弯路：

• 接线事实：哪根线接到哪个通道，这是 Agent 无法猜的
• 你已知的：电压、大致速率、协议猜测，哪怕不确定也说出来
• 你要什么：是要结论、要数据、还是要一个可复现的脚本
• 约束：能接受多长的采集时间、磁盘空间够不够

如果连协议都不知道，直接说不知道：

D0 和 D1 的用途暂时未知。请分析波形中的电平变化、周期和通道关系，列出可能的协议及判断依据。先不要运行 decoder；请同时列出开始解码前还需确认的协议参数和引脚映射。

怎样验收结果

一次完整任务至少应包含以下结果：

解码输出为空，只表示当前 decoder、引脚映射和 option 没有产生 annotation，不能证明波形中没有通信。此时应依次核对原始波形是否存在边沿、通道映射、采样率和协议参数。

一句话原则：结论必须可复现。拿到 .sr 文件和实际命令，你应该能自己跑一遍得到同样的结果。

实战案例

两个案例，从入门到旗舰。入门的 SPI 只有四根线，是协议解码的"Hello World"；旗舰的 GBA 复用总线要 32 通道一次全抓，是传统少通道分析仪做不了的事。

入门案例：解码 TPM 的 SPI 总线

TPM（可信平台模块）是主板上的安全芯片，和南桥之间大多走 SPI 总线。SPI 干净规整，只有四根线加一根地，非常适合拿来认识"AI 怎么从零解一条总线"。

这也是硬件安全圈的经典演示：早期不少社区作者用 SLogic16U3 之类的分析仪抓过 TPM 的 SPI 流量，用来说明未加密的 TPM 总线是一种硬件安全风险。正因如此，现在普遍推荐 TPM+PIN、总线加密等防护。本案例只演示协议解码本身，用于教学；相关安全研究见文末链接。

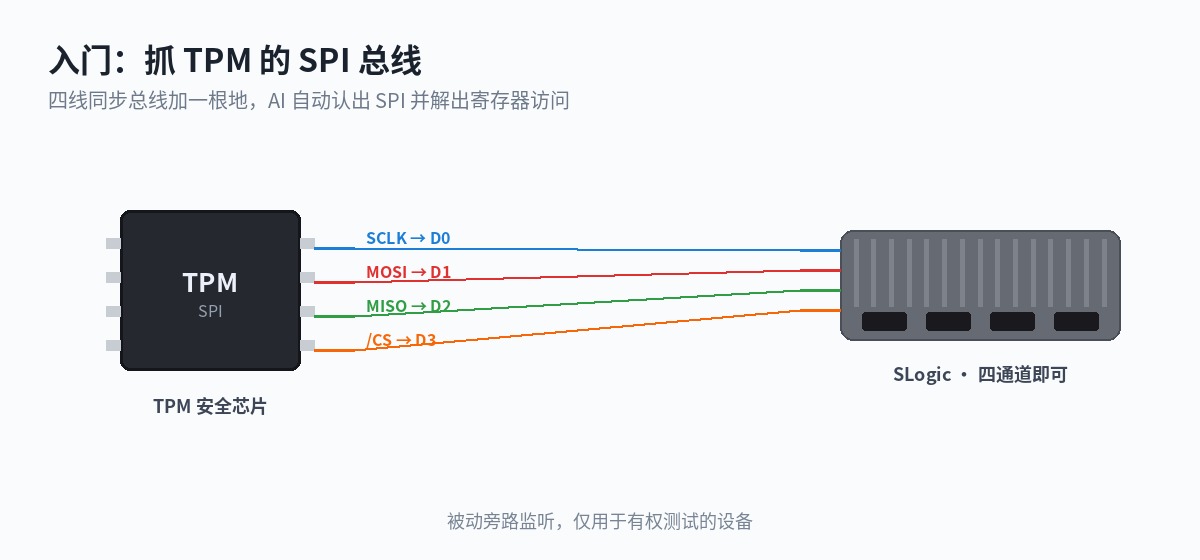

接线

SPI 是四线同步总线，加一根地，五根线即可，SLogic 任意型号都够用：

SCLK (时钟)  -> D0
MOSI (DI)    -> D1
MISO (DO)    -> D2
/CS  (片选)  -> D3
GND          -> GND

交给 Agent 的目标

注意，这里不告诉它 CPOL/CPHA、位序、片选极性，让它自己定：

D0–D3 接了一条 SPI 总线，分别是 SCLK、MOSI、MISO、CS，接在一块 TPM 芯片上。请抓一段总线活动，先确认这确实是 SPI，再自动判断时钟极性、相位和位序，解出 MOSI 和 MISO 上的字节流。如果能认出 TPM 的寄存器访问结构，一并告诉我。

它应该能做到

• 从 CS 的拉低拉高框出一次次事务，从 SCLK 的规整时钟确认这是同步串行总线，从而判定是 SPI；
• 对照 CS 期间 SCLK 的空闲电平和采样边沿，定出 CPOL / CPHA；
• 解出 MOSI / MISO 的字节流，识别出 TPM 的 TIS 寄存器地址（比如状态寄存器、数据 FIFO 的固定地址前缀），从而把一串字节讲成"这是一次对某寄存器的读/写"。

SPI 的解码器是现成的，难点不在解码而在自动定参数和把字节还原成协议语义，这正是 AI 介入的价值。

采样率怎么定

TPM 的 SPI 时钟通常 10~66 MHz。按至少 4 倍、建议 10 倍的经验，想干净抓到 33 MHz 的总线，采样率应取 200 MS/s 以上。SLogic32U3 在 8 通道下可达 800 MS/s，余量充足。Agent 会先读设备能力再定这个值。

延伸阅读（第三方安全研究，仅供了解原理）：Pulse Security: Extracting BitLocker keys from a TPM、WithSecure Labs: bitlocker-spi-toolkit。请仅在你有权测试的设备上做此类研究。

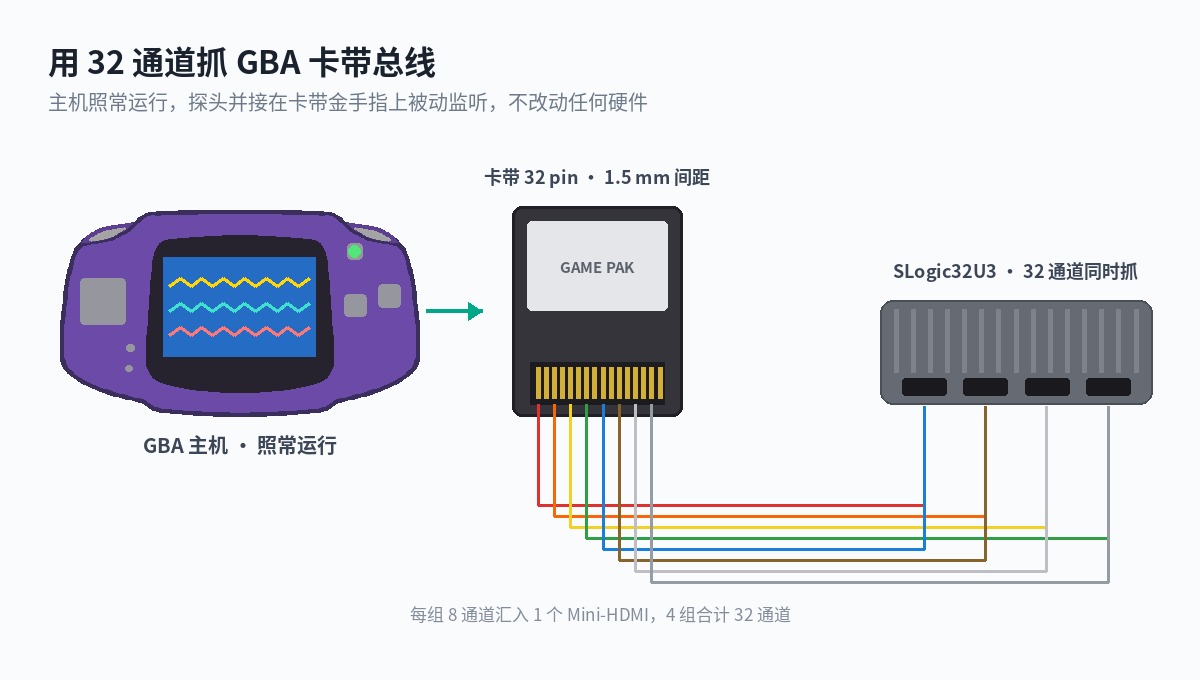

旗舰案例：32 通道逆向 GBA 卡带总线

这是最能体现 32 通道价值的例子：一条 16 位地址/数据复用总线，加上完整的控制信号，一次全抓。

为什么它难

Game Boy Advance 的卡带口把地址和数据复用在同一组线上：/CS 下降沿时，AD0–AD15 上是地址的低 16 位；之后每个 /RD 脉冲，同一组线上变成读回的 16 位数据，并且地址自动递增。

通道少的分析仪只能分几次抓、再人工拼时序。32 通道可以把整条总线连同控制线一次拿全，时序关系天然对齐。

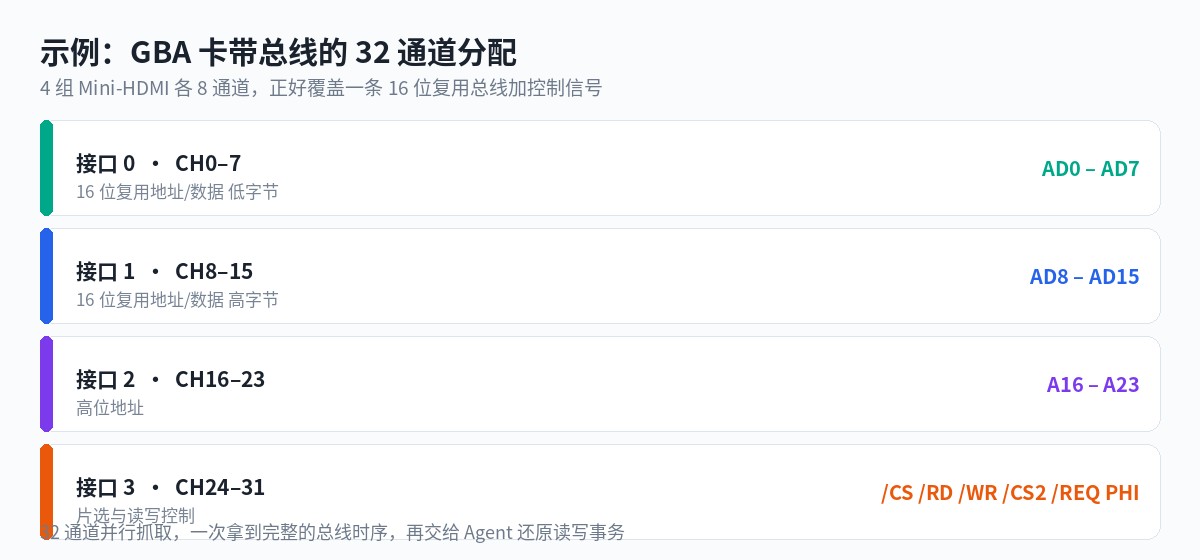

通道怎么分

正好 4 组 Mini-HDMI，每组 8 通道，一一对应。

交给 Agent 的目标

注意这里给的是目标和已知条件，不是采集参数：

SLogic32U3 的 32 个通道已经并接到 GBA 卡带金手指上，分组是：CH0–7 接 AD0–7，CH8–15 接 AD8–15，CH16–23 接 A16–23，CH24–31 依次是 /CS、/RD、/WR、/CS2、/REQ、PHI。

主机已开机运行游戏。请抓一段总线活动，分析这条总线的读时序：地址在什么时刻有效、数据在什么时刻有效、地址是怎么递增的。给出你的判断依据。

Agent 会先扫描设备确认能力，再选一个足以分辨 /RD 脉冲的采样率采集，然后从波形里找规律。

它应该能看出什么

GBA 主时钟 16.78 MHz，默认等待态下顺序读大约每 179 ns 一次，/RD 低电平约占一半。200 MS/s 下每个读周期有 35 个采样点，边沿关系非常清楚。Agent 应当能观察到：

• /CS 下降沿处 AD 线上出现一组值，之后保持；
• 每个 /RD 低脉冲期间 AD 线上出现另一组值，且一次 /CS 内连续多个 /RD；
• 每个 /RD 上升沿之后，若把 AD 当地址看则单调加一。

据此推出"地址锁存 + 顺序读 + 自动递增"的复用总线结构。

再往下走

确认时序之后，可以继续提目标：

按你刚才总结的时序，把这段波形里所有的读事务还原成「地址 → 数据」列表，并按地址排序导出 CSV。

ROM 头部 0x04 开始有一段固定的任天堂 logo 位图，0xA0 开始是游戏标题。请在还原出的数据里找找看，验证我们的解码是不是对的。

这一步是关键：用数据本身的已知结构来自证解码正确。任天堂 logo 的 156 字节是固定的，对上了就说明地址和数据的对应关系没错。这比"看起来像那么回事"强得多。

再往上走：从总线到游戏

把时序读通、数据还原之后，这条总线能挖的东西远不止 dump 一份 ROM。因为卡带总线上流过的，正是 CPU 每一拍从卡带取的指令和数据，顺着它往上解，可以做到：

• 实时还原游戏画面。跟踪 CPU 对图块（tile）、调色板、OAM 的读取与 DMA 搬运，就能在电脑上同步重建出 GBA 屏幕上正在显示的画面——不接显示排线，只靠卡带总线。
• 实时监控游戏变量。锁定某个内存地址（比如血量、金币、关卡计数器），盯着总线上对它的读写，就能在游戏运行时实时读出这些关键数值，甚至画成曲线。
• 辅助游戏与调试。有了实时的画面和变量，就能做自动化测试、外部辅助、speedrun 计时、金手指研究等等——而这一切都是被动旁路监听，不改动主机和卡带一个字节。

这正是"仪器从记录波形，升级到理解系统"最直观的体现：你要的不再是"第 1792 个样本处 /RD 下降沿"，而是"现在血量还剩多少、画面在显示哪一关"。

本案例描述的是方法与可达到的目标，不是实测报告。画面还原与变量监控需要 Agent 对 GBA 内存布局有足够的先验或推理，实际效果取决于卡带、接线质量与模型能力。

附录 A：Plugin 的能力与边界

sigrok-cli-slogic-plugin 是一个仅包含 Skill 的 OpenAI plugin，内置 Skill 名为 sigrok-cli-slogic。其能力对应包装脚本的以下操作：

Skill 的行为约定：

• 扫描不到匹配设备时停止，不进入采集；扫描到多台设备时，必须先指定其中一台；
• 采集完成后，Agent 应返回 .sr 的绝对路径和实际命令；
• 解码完成后，Agent 应报告 decoder、引脚映射、选项以及是否产生 annotation；
• 解码已有的 .sr 文件无需连接逻辑分析仪；只有扫描、查询设备和采集需要访问 USB 设备。

本 Plugin 不附带 MCP server、网络服务、sigrok-cli、USB 驱动或 GTKWave（SLogic 生态里的 MCP 接入由 ALL LOGIC 提供，见上文「两条 AI 接入路径」）。Plugin 也不能预测协议：协议或接线未知时，由大模型结合波形特征和电路信息推测候选协议，经用户确认后，Skill 再按指定的 decoder 和引脚映射执行解码，见下文「不知道协议或接线」。

使用边界

• capture 会访问 USB 设备并创建 .sr 文件；执行前确认设备、接线、采集上限和文件名。
• --time-ms、--samples 和 --frames 只能使用一个，数值必须大于 0。
• --output 只接受当前工作目录中的文件名，不接受绝对路径或子目录。
• decode --output 会把 decoder 文本写入当前目录；使用前确认同名文件是否需要保留。
• 扫描不到设备时不采集；扫描到多台设备时先指定目标。
• 缺少预期协议或必要的 decoder 引脚映射时不开始解码。
• run -- 会直接传递参数给 sigrok-cli，不检查采集上限或输出路径，只用于包装脚本尚未覆盖的高级操作。

附录 B：环境准备

Sipeed 当前的 SLogic 系列包括：

不同型号的通道数量、采样率、输入范围和配置项有所不同。使用本教程时，应先让 Agent 扫描设备并读取当前型号的能力，再设置采集参数。

本文已在 Linux x86_64 上使用 SLogic Combo 8、SLogic16U3 和 SLogic32U3 完成采集验证；Windows 和 macOS 的发布版二进制、USB 驱动和硬件采集尚未验证。

安装 Plugin

Plugin 需要 Python 3.10 或更高版本，并要求 Agent 能运行本地命令、读写工作目录和访问 USB 设备。

无需手动下载、解压或复制目录。复制 sigrok-cli-slogic-plugin 的链接地址，直接发给支持 Plugin 的 Agent：

请安装这个 SLogic plugin：https://dl.sipeed.com/fileList/SLogic/sigrok-cli-slogic-plugin.zip。安装完成后检查 sigrok-cli-slogic 是否已经加载，并告诉我是否需要重启。暂时不要访问 USB 设备或开始采集。

按 Agent 的提示重启后，再说：

检查 sigrok-cli-slogic 是否已经加载。说明它能执行哪些操作，暂时不要访问 USB 设备或开始采集。

Agent 能识别 $sigrok-cli-slogic，并说明 scan、show、capture 和 decode 的用途，即表示 Skill 已加载。

准备 SLogic 版 sigrok-cli

SLogic 按平台分发对应的 sigrok-cli，与其他上位机一同打包在同一个 Release 中：

下载渠道：

• GitHub Release（推荐，最新）：https://github.com/sipeed/SLogic/releases/latest
• 下载站（备份镜像）：https://dl.sipeed.com/shareURL/SLogic

把 Release 页面交给 Agent，让它下载适合当前系统的最新版，并保存到固定的工具目录。<工具目录> 填写你希望长期保存该工具的位置即可：

打开 SLogic Release 页面 (https://github.com/sipeed/SLogic/releases/latest) ，识别当前操作系统，下载对应的最新版 sigrok-cli-SLogic，并保存到 <工具目录>。不要覆盖已有版本。请完成运行该程序所需的准备工作，把可执行文件绝对路径保存到全局配置，供 sigrok-cli-slogic 后续直接使用，再运行版本检查和 decoder-show uart。告诉我配置结果，不要扫描设备或开始采集。

Agent 验证可执行文件后，应将其路径保存到全局配置，供后续扫描、采集和解码直接使用。不同系统的分发形式由 Agent 处理，用户无需记录路径或了解发行包的内部结构。

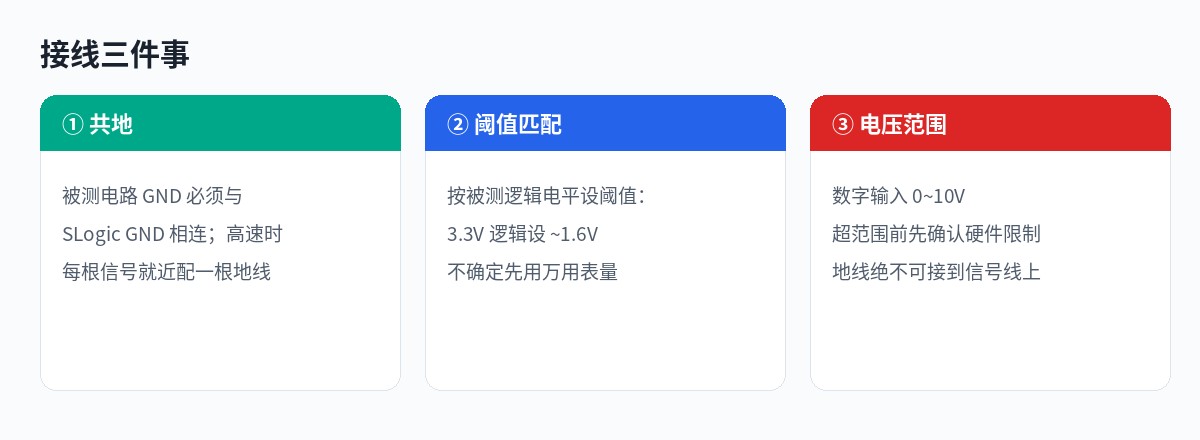

确认硬件模式和接线安全

• SLogicCombo8 支持多种工作模式。用作逻辑分析仪时，先按键切换至蓝色指示灯；Linux 下可用 lsusb 检查是否出现 USB TO LA。
• 逻辑分析仪 GND 必须与被测设备 GND 可靠连接。地线应尽量短，并靠近待测信号点。
• 连接前须确认被测信号电压处于对应 SLogic 型号的输入范围内。电压未知时，先用万用表或示波器测量。
• SLogic16U3 的 VCC 是 3.3 V 电源输出，不是信号输入。
• 逻辑分析仪通过 USB 与电脑共地。测量强电系统或不能与电脑共地的设备时，应使用合适的 USB 隔离器。无法确认安全条件时，请勿连接。

不同型号的输入范围、阈值和引脚定义不完全相同，连接前请查阅对应产品页。本教程的 UART 示例只使用 D0 和 GND。

SLogic32U3 的额外注意事项

使用 SLogic32U3 时，请把下面几条一并告诉 Agent，否则很容易出现「能连上但速率不达预期」且难以排查的情况：

• 必须接 10 Gbps 的 USB 口（通常标 SS10 或 10）。只看蓝色不可靠，很多蓝色口只有 5 Gbps。
• 不支持 USB2.0 采集，接到 USB2.0 口无法正常工作。
• 优先 USB-C 直连。随附线材虽配了 C 转 A 转接头，但转接头有插损，低性能电脑上可能导致速率跑不满。
• 使能通道越少，可用采样率越高：1400M@4CH、800M@8CH、400M@16CH、200M@32CH。让 Agent 只启用本次真正需要的通道。

详见 SLogic32U3 快速上手。

配置 Linux USB 权限

普通用户无法扫描设备时，可安装以下 udev 规则：

sudo tee /etc/udev/rules.d/60-sipeed.rules <<'EOF'
SUBSYSTEM!="usb|usb_device", GOTO="sipeed_rules_end"
ACTION!="add", GOTO="sipeed_rules_end"
ATTRS{idVendor}=="359f", MODE="0666", GROUP="plugdev", TAG+="uaccess"
ENV{ID_MM_DEVICE_IGNORE}="1"
LABEL="sipeed_rules_end"
EOF

sudo udevadm control --reload
sudo udevadm trigger

Arch Linux 可将 GROUP="plugdev" 改为 GROUP="uucp"。规则生效后，重新插拔 SLogic，再让 Agent 扫描。使用 sudo 运行程序只适合快速判断权限问题，不建议作为日常方案。

连接 SLogic 后，先扫描并读取设备能力，不要直接采集：

使用 $sigrok-cli-slogic 和已经配置好的 SLogic 版 sigrok-cli。扫描已连接的 SLogic，再读取所选设备的能力。不要采集。报告设备标识、通道、可用采样率和配置项。

Agent 应依次完成：

1. 确认全局配置中的 sigrok-cli 路径存在且可执行；
2. 扫描 SLogic/DSLogic；
3. 只有一台设备时读取该设备能力；
4. 有多台设备时列出完整设备标识（scan spec），等待用户选择；
5. 没有设备时停止，不进入采集。

扫描完成后，至少核对以下内容：

采集参数应以当前设备的 show 输出为准，不能直接套用其他 SLogic 型号的参数。

附录 C：手工控制参数

绝大多数情况不需要你自己算这些，但当你想精确控制 Agent 的行为时，这些是它遵循的规则。

每次采集都应设置明确上限，时长、样本数和帧数三选一。如果均未指定，Plugin 默认采集 1000 ms；实际使用时仍建议主动写明上限。

采样时间、样本数和采样率的关系是：

采样时间（秒） = 样本数 ÷ 采样率（Hz）

例如，以 10 MHz 采集 500000 个样本，对应 50 ms。SLogic 产品文档建议采样率高于被测信号频率约 10 倍；实际选择还要考虑信号质量、协议 decoder 和设备带宽。无关通道会占用 USB 带宽，因此只应启用本次采集所需的通道。

如果不知道采样率，可以说：

D0 上预计是 115200 baud UART，但我不知道该选哪个采样率。请先读取设备支持的采样率，给出选择依据，等我确认后再采集。

如果协议参数也不确定，请分别列出已知项和未知项。Agent 应先补齐必要信息，不应遍历尝试所有协议和参数。

完整示例：采集并解码 UART

下面以 SLogicCombo8 采集 CH341 TX 为例。UART 参数为 115200 8N1、LSB first，信号接入 D0。

接线

CH341 TX  -> SLogicCombo8 D0
CH341 GND -> SLogicCombo8 GND

这里采集的是 CH341 发出的 TX 信号。对于 UART decoder，这一路是逻辑分析仪接收到的数据，因此映射为 rx=D0。

先确认设备和参数

使用 $sigrok-cli-slogic。SLogicCombo8 已切换到蓝灯逻辑分析仪模式，D0 接 CH341 TX，双方 GND 已连接。请扫描设备，确认 D0 和 10 MHz 采样率可用；只检查，不采集。

核对 scan 和 show 的结果后，再开始采集。

采集原始波形

使用刚才确认的 SLogicCombo8，只启用 D0，以 10 MHz 采集 500000 个样本，保存为 capture-combo8-500k.sr。不要覆盖已有文件；如果同名文件存在，先停止并告诉我。完成后报告绝对路径和实际命令。

本次采集参数如下：

• 通道：D0；
• 采样率：10 MHz；
• 样本数：500000；
• 对应时长：50 ms；
• 输出：当前工作目录中的 capture-combo8-500k.sr。

--output 只接受当前目录中的文件名，不能使用绝对路径或子目录。未指定文件名时，Plugin 会生成带时间戳的 .sr 文件。

解码 UART

解码 capture-combo8-500k.sr。先查询 UART decoder 支持的 pin、option 和 annotation，然后将 rx 映射为 D0，使用 115200 baud、8 data bits、no parity、1 stop bit、LSB first。输出 RX 字符、warning 和样本位置，并将文本保存为 decoded-uart.txt。

Agent 应返回：

• decoder：UART；
• decoder 引脚映射：rx=D0；
• 波特率、数据位、校验、停止位和位序；
• 是否产生解码标注；
• 解码文本和警告（warning）；
• 输入、输出文件的绝对路径；
• 实际执行的命令。

实测数据每 10 ms 发送一次 Hello, SLogic x AI。50 ms 波形中完整解码出 5 次消息、90 个字符，warning 为 0。

需要时再生成波形图

协议内容以 decoder 文本为准，通常无需生成图片。GTKWave 是可选配套工具，不是 Plugin 的运行依赖。系统已安装 GTKWave 时，可以继续说：

将 capture-combo8-500k.sr 的 D0 转换为 VCD，用 GTKWave 截取第一组完整 UART 消息并保存为 PNG。不要修改原始 .sr。

sigrok-cli 负责将 .sr 导出为 VCD，GTKWave 只显示数字电平。VCD 不包含 libsigrokdecode 生成的 UART 字符标注，字符内容仍以 decoded-uart.txt 为准。

完整示例（触发）：采集并解码 SPI

解码 SPI 需要明确时钟、数据线、模式和位序。是否映射 CS，取决于采集时是否接入了有效的 CS 信号。

下面的实例使用 CH341 发送 SPI 数据，并由 SLogic16U3 采集：

CH341 CLK  -> SLogic16U3 D0
CH341 MOSI -> SLogic16U3 D1
CH341 CS   -> SLogic16U3 D3
CH341 GND  -> SLogic16U3 GND

发送端通过 /dev/spidev1.0，以 SPI mode 0、500 kHz、8 bit 运行发送脚本（本例为 spi_test.py），发送 24 字节：

hello, SLogic from SPI.\n

采集和发送需要并行执行：Agent 应先启动采集并等待 D3 触发，再运行发送脚本。先对 Agent 说明采集参数：

使用 $sigrok-cli-slogic 操作已连接的 SLogic16U3。D0 接 CLK，D1 接 MOSI，D3 接 CS，双方 GND 已连接。请只启用 D0、D1 和 D3，以 10 MHz 采集 1000 ms，并设置 D3 上升沿触发和等待触发，保存为 slogic16u3-spi-500k.sr。开始等待触发后，运行 spi_test.py，通过 /dev/spidev1.0 发送一次数据。完成后报告波形路径、实际样本数和实际命令。

采集完成后，再要求 Agent 解码：

解码 slogic16u3-spi-500k.sr。将 clk 映射到 D0、mosi 映射到 D1、cs 映射到 D3。使用 active-high CS、SPI mode 0、LSB first、8 bit，输出 MOSI data、warning 和样本位置。

本次实测中，D3 上升后出现 SPI 时钟，传输结束时回到低电平，因此按 active-high CS 解码。decoder 输出 24 字节，与发送脚本的 UTF-8 字节完全一致，warning 为 0：

68 65 6C 6C 6F 2C 20 53 4C 6F 67 69
63 20 66 72 6F 6D 20 53 50 49 2E 0A

两点注意：

• 触发沿和 CS 极性必须以实际波形为准。本例对 D3 使用上升沿触发，并将 decoder 的 cs_polarity 设为 active-high；如果照搬常见的低电平有效配置，decoder 不会输出数据。
• 本例需要 LSB first 才能还原发送字节。如果 CPOL、CPHA、位序或 CS 极性未知，应先查阅芯片手册、电路图或固件配置。一次解码无输出，不能据此认定没有 SPI 通信。

下图由 .sr 采集文件导出为 VCD 后，通过 GTKWave 展示 500 kHz CLK（D0）和 MOSI（D1）的局部波形：

分析已有波形

已有 .sr 文件时，无需连接 SLogic，也无需重新采集。例如：

使用 $sigrok-cli-slogic 分析当前目录的 capture.sr，不要访问 USB 设备。D0 是 UART RX，按 115200 8N1 解码。先查询 UART decoder，再报告引脚映射、option、字符、warning 和样本位置。

同一个 .sr 文件可以使用不同 decoder 参数反复分析。采集完成后应保留原始文件；调整波特率或引脚映射时，无需重新采集。

模仿示例：描述其他协议

下面的提示词用于说明描述思路。通道、采样率、时长和协议参数应按实际设备与被测信号修改。

UART

UART 需要说明数据方向、通道、波特率、数据位、校验位、停止位和位序。只采集单向信号时，将该通道映射到 rx 或 tx：

D0 接目标设备 TX，双方 GND 已连接。请先确认设备能力，再以 10 MHz 采集 100 ms。查询 UART decoder 后，将 rx 映射到 D0，按 115200 8N1、LSB first 解码字符、warning 和样本位置。

I²C

解码 I²C 至少需要明确 SCL 和 SDA 对应的通道：

D0 接 SCL，D1 接 SDA。请先确认设备支持这两个通道，然后用 10 MHz 采集 100 ms，保存为 i2c-test.sr。将 scl 映射到 D0、sda 映射到 D1，解码地址、读写方向、ACK/NACK 和数据，并报告 warning。

需要继续分析 EEPROM 等上层协议时，可以在 I²C decoder 上叠加对应的 stacked decoder。叠加前应先确认基础 I²C 解码正确。

SPI

SPI 需要说明 CLK、MOSI/MISO、可选的 CS、SPI mode、位序、字长和 CS 极性。已知有效 CS 时，可以用其边沿触发：

D0 接 CLK，D1 接 MOSI，D3 接 CS。请先根据空闲电平和传输期间的电平确认 CS 极性，再以 10 MHz 采集 1000 ms，并在 CS 进入有效状态的边沿等待触发。将 clk、mosi 和 cs 映射到对应通道，按 SPI mode 0、LSB first、8 bit 解码 MOSI data、warning 和样本位置。

PWM

PWM decoder 只需要一条 data 通道，并可按 active-high 或 active-low 极性输出占空比、周期和频率。采集范围应覆盖多个完整周期：

D0 接 PWM 信号，双方 GND 已连接，信号高电平有效。请先读取设备支持的采样率，选择能覆盖至少 20 个完整周期的有限采集参数。采集后查询 PWM decoder，将 data 映射到 D0、polarity 设为 active-high，输出占空比、周期、频率和对应样本位置。

附录 D：排障

Agent 没有识别 Plugin

把 plugin 链接重新发给 Agent，并要求它返回下载、安装和加载阶段的完整错误。安装包根目录必须包含 .codex-plugin/plugin.json，不能只安装其中的单个文件。安装后按提示重启 Agent，再检查 $sigrok-cli-slogic。

找不到 sigrok-cli

把下载或运行时的完整错误交给 Agent，让它检查文件是否下载完整、保存路径是否正确、当前系统能否执行，并修复全局配置。例如：

sigrok-cli-slogic 找不到或无法运行已经配置的 sigrok-cli-SLogic。请检查下载结果、保存路径、执行权限、实际可执行文件位置和全局配置；修复后运行版本检查和 decoder-show uart。不要扫描设备或开始采集。

版本命令正常，但 decoder 无法加载

发行包可能缺少 libsigrokdecode、decoder 模块或相应的 Python 环境。让 Agent 执行 decoder-show uart 并保留完整错误，不能只根据 --version 判断安装是否完整。

扫描不到设备

依次检查：

• SLogicCombo8 是否为蓝灯逻辑分析仪模式；
• USB 线、端口和供电是否正常；
• 系统能否看到 USB 设备；
• sigrok-cli 是否包含 SLogic 驱动；
• Linux udev 或 Windows USB 驱动是否正确。

可以对 Agent 说：

保留完整扫描输出和错误。检查是找不到可执行文件、缺少 SLogic 驱动、USB 权限不足，还是没有发现设备；不要开始采集。

采样率被拒绝

让 Agent 重新执行 show，确认启用通道数和可用采样率。关闭未使用的通道，再选择设备支持的采样率；不要套用其他型号的参数。

解码为空或出现乱码

按以下顺序排查：

1. 原始波形中是否存在边沿；
2. decoder 引脚是否映射到正确通道；
3. 采样率是否足够；
4. UART 波特率、数据位、校验、停止位和位序；
5. SPI CPOL、CPHA、位序和 CS 极性；
6. 接地、输入阈值和信号完整性。

保留原始 .sr 文件，再修改 decoder 参数重新解码，避免覆盖唯一的采集结果。

采集完成后进程没有退出

SLogicCombo8 可能在端点清理时偶发不退出。先确认 .sr 已完整写入，再终止进程并重新插拔设备。文件写入完成前不要断开设备。
