Tang Nano 9K
编辑时间 2022年1月13日
简介
Tang Nano 9K 是基于高云半导体 GW1NR-9 FPGA芯片设计的精简型开发板。它搭载的HDMI连接器、RGB接口屏幕连接器、SPI屏幕连接器、SPI FLASH和6个LED使得用户可以方便且快速地进行FPGA验证,RISC-V软核验证和功能样机验证。GW1NR-9拥有的8640 LUT4 逻辑单元除了可以用来设计各种复杂的逻辑电路,还可以运行完整的PicoRV软核,满足了用户学习FPGA、验证软核和深度设计的各种需求。
产品参数
类别 | 数值 |
---|---|
逻辑单元(LUT4) | 8640 |
寄存器(FF) | 6480 |
分布式静态随机存储器 SSRAM(bits) |
17280 |
块状静态随机存储器 B-SRAM(bits) |
468K |
块状静态随机存储器数目 BSRAM(个) |
26 |
用户闪存(bits) | 608K |
PSRAM(bits) | 64M |
高性能DSP模块 | 支持9x9,18x18,36x36bit的乘法运算和54bit累加器 |
乘法器 (18 x 18 Multiplier) |
20 |
SPI FLASH | 32M-bits |
灵活的PLL资源 | 2个锁相环(PLLs) |
显示屏幕接口 | HDMI接口, SPI屏幕接口和RGB屏幕接口 |
调试器 | 板载BL702芯片,为GW1NR-9提供USB-JTAG下载和USB-UART串口打印功能 |
IO | • 支持4mA、8mA、16mA、24mA等驱动能力 • 对每个I/O提供独立的Bus Keeper、上拉/下拉电阻及Open Drain输出选项 |
连接器 | TF卡座子, 2x24P 2.54mm 排针焊盘 |
按键 | 2个用户可编程按键 |
LED | 板载6个可编程LED |
板载功能框图

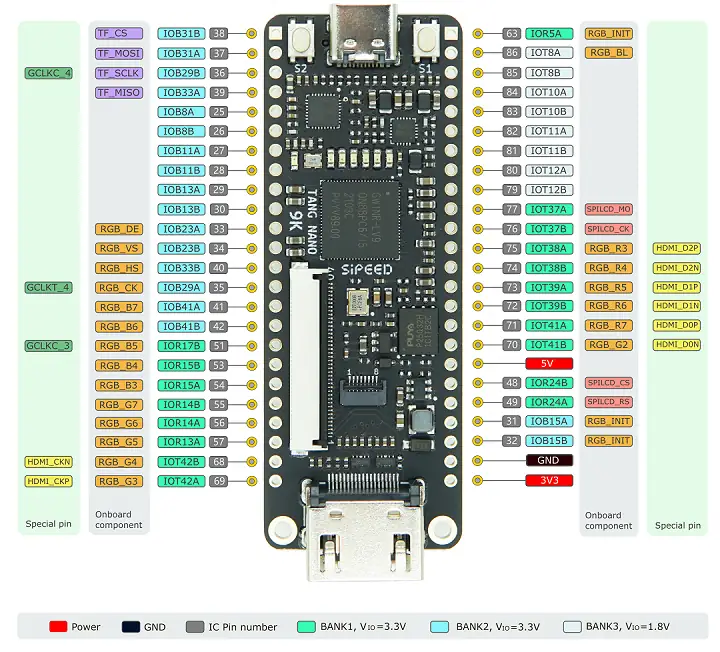

板子引脚图
前代对比
Tang Nano 9K 是 Sipeed 所推出的第五款 FPGA 开发板,与在售前代产品参数对比如下:
版型 | Tang Nano 1K | Tang Nano 4K | Tang Nano 9K |
---|---|---|---|
外观图 | |||
逻辑单元 (LUT4) | 1152 | 4608 | 8640 |
硬核处理器 | Cortex M3 | ||
板载晶振 | 27MHZ | 27MHZ | 27MHZ |
屏幕接口 | RGB 屏幕接口 | HDMI 接口 | HDMI 接口, RGB 屏幕接口, SPI 屏幕接口 |
摄像头接口 | 默认 OV2640 | ||
外部存储 | 仅预留焊盘 | 32Mbits SPI flash | 32Mbits SPI flash |
TF 卡槽 | 有 | ||
下载器 | 板载 USB-JTAG | 板载 USB-JTAG | 板载 USB-JTAG & USB-UART |
适用人群
用法 | FPGA | MCU | FPGA+MCU |
---|---|---|---|
语言 | Verilog HDL/Verilog | C/C++ | Verilog HDL/Verilog , C/C++ |
简介 | 上板验证用户HDL | 用户将软核的比特流文件下载到芯片后可将 GW1NR-9当做普通的MCU来使用 |
烧入软核后可以进行双核开发 |
适用人群 | 初学者,FPGA开发者 | RISC-V开发者,Cortex-M开发者 | 资深软硬件工程师 |
上手指引
安装IDE和填写正确的License:点击这里
阅读这个教程完成点灯实验。
建议新手在完成这一步之后,自己重新独立新建项目、编写代码,完成这个实验,并且按自己的想法修改点灯程序,增强对FPGA和硬件描述语言的理解。
建议在这个过程阅读以下内容,阅读完才进入下一步:- Verilog代码规范(自行搜索,从初学就培养良好的代码规范是非常必要的)
下面的这些内容对于初学者来说是非常有用的,对未来深入学习 FPGA 很有帮助。
- SUG100-2.6_Gowin云源软件用户指南.pdf
- SUG949-1.1_Gowin_HDL编码风格用户指南.pdf
- UG286-1.9.1_Gowin时钟资源(Clock)用户指南.pdf
- SUG940-1.3_Gowin设计时序约束用户指南.pdf
- SUG502-1.3_Gowin_Programmer用户指南.pdf
- SUG114-2.5_Gowin在线逻辑分析仪用户指南.pdf
上面的都已经打包进了下载站点我跳转。可以点击压缩包全都下载下来
其他学习链接:
按照这个教程进行5寸RGB屏驱动实验(其他尺寸屏幕自行修改一下)。
如果用户自行无法完成这个实验,可以下载我们9K例程(适配9K板子+5寸屏)查看哪个步骤没做正确注意:屏幕接线时需要注意排线的1脚对应连接器旁的1脚丝印
需要阅读的文档:
- rPLL IP核的说明文档:在IDE里>Tools>IP Core Generator>Hard Module>CLOCK>rPLL>点击弹出界面右下角的Help按键就会弹出说明文档
点开查看说明位置
- SUG284-2.1E_Gowin IP Core Generator User Guide.pdf
- 5寸屏规格书:(主要是获取CLK是33.3Mhz这个信息)
- rPLL IP核的说明文档:在IDE里>Tools>IP Core Generator>Hard Module>CLOCK>rPLL>点击弹出界面右下角的Help按键就会弹出说明文档
例程汇总
访问 相关例程 查看所有说明
硬件资料
硬件资料总链接:点击这里
注意事项
如果有什么疑问,欢迎加群
834585530
, 或者直接在本页下方留言讨论。有问题的话先去 常见问题 自查。
避免使用JTAG、MODE、DONE等引脚。如果一定要使用这些引脚,请查看 UG292-1.0原理图指导手册
请注意避免静电打到PCBA上;接触PCBA之前请把手的静电释放掉
每个GPIO的工作电压已经在原理图中标注出来,请不要让GPIO的实际工作的电压超过额定值,否则会引起PCBA的永久性损坏
在连接FPC软排线的时候,请确保排线无偏移、完整地插入到排线中,且线序正确没有接反
请在上电过程中,避免任何液体和金属触碰到PCBA上的元件的焊盘,否则会导致短路,烧毁PCBA
使用途中需要注意复用的 IO,比如 HDMI 的 IO 默认被外部上拉,因此在排针上使用相关引脚的时候可能会与自己想要的结果不符。
