硬件操作

更新历史
日期 版本 作者 更新内容
2025-09-25 v0.1 Serika
  • Release docs

此章节介绍 SLogic16 U3 硬件相关的使用与操作。

硬件概览

配件一览

unboxing_0

一套完整的硬件包括 SLoigc16 U3 主机包装内附件,如下所示:

  • CSS Indentation

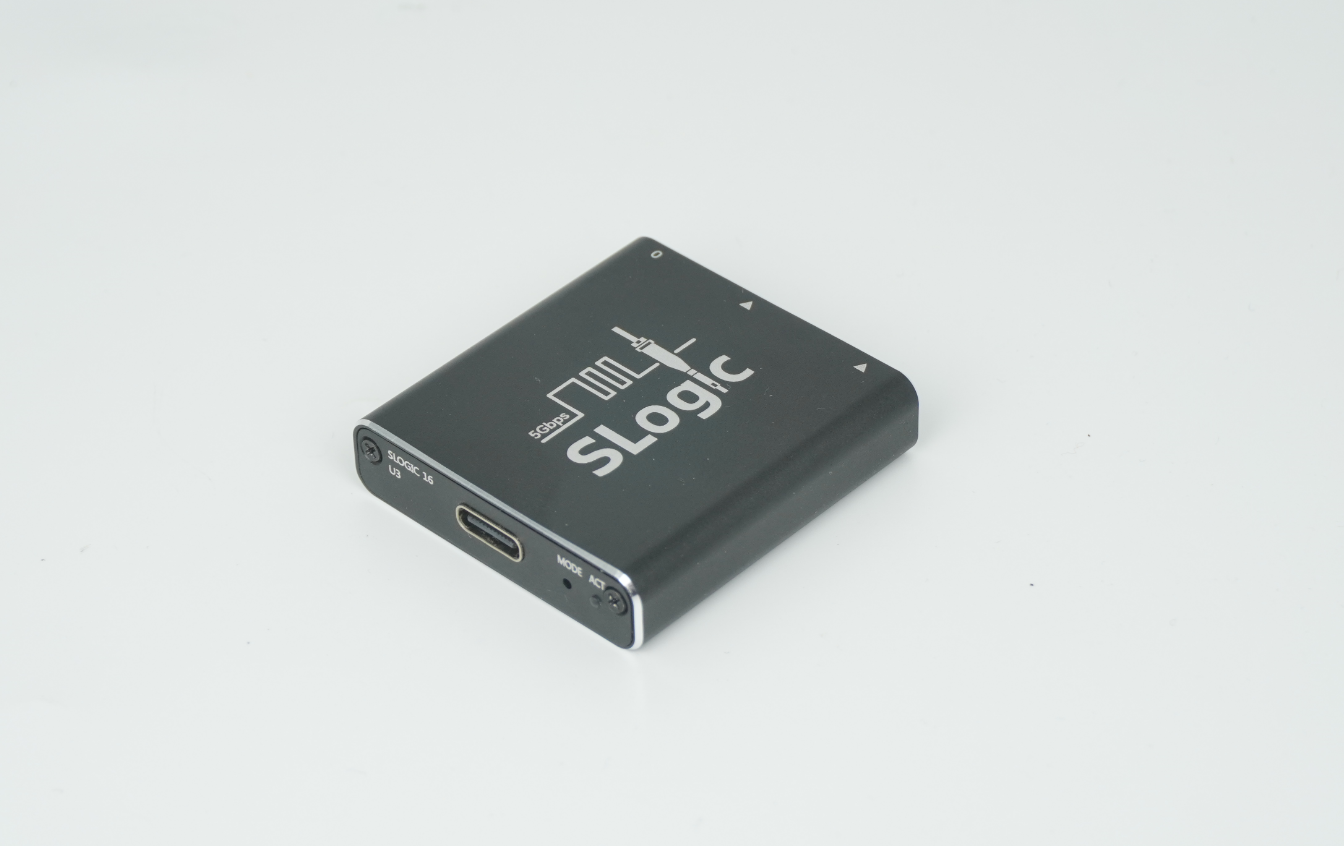

    SLoigc16 U3 主机 x1
  • 包装内附件: (注:杜邦线和同轴线为二选一)
    • CSS Indentation

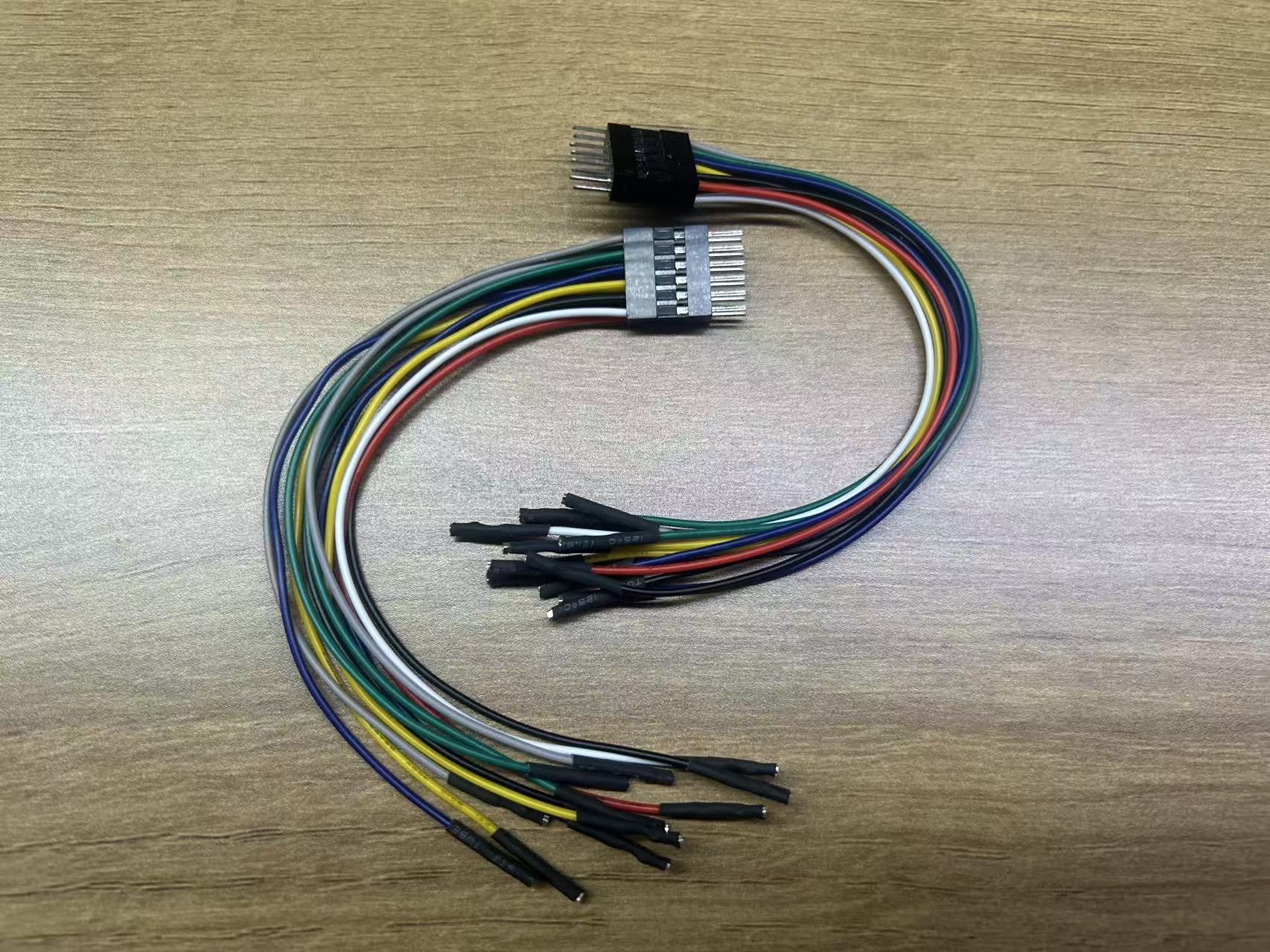

      2x6P 公对母杜邦线 x2
    • CSS Indentation

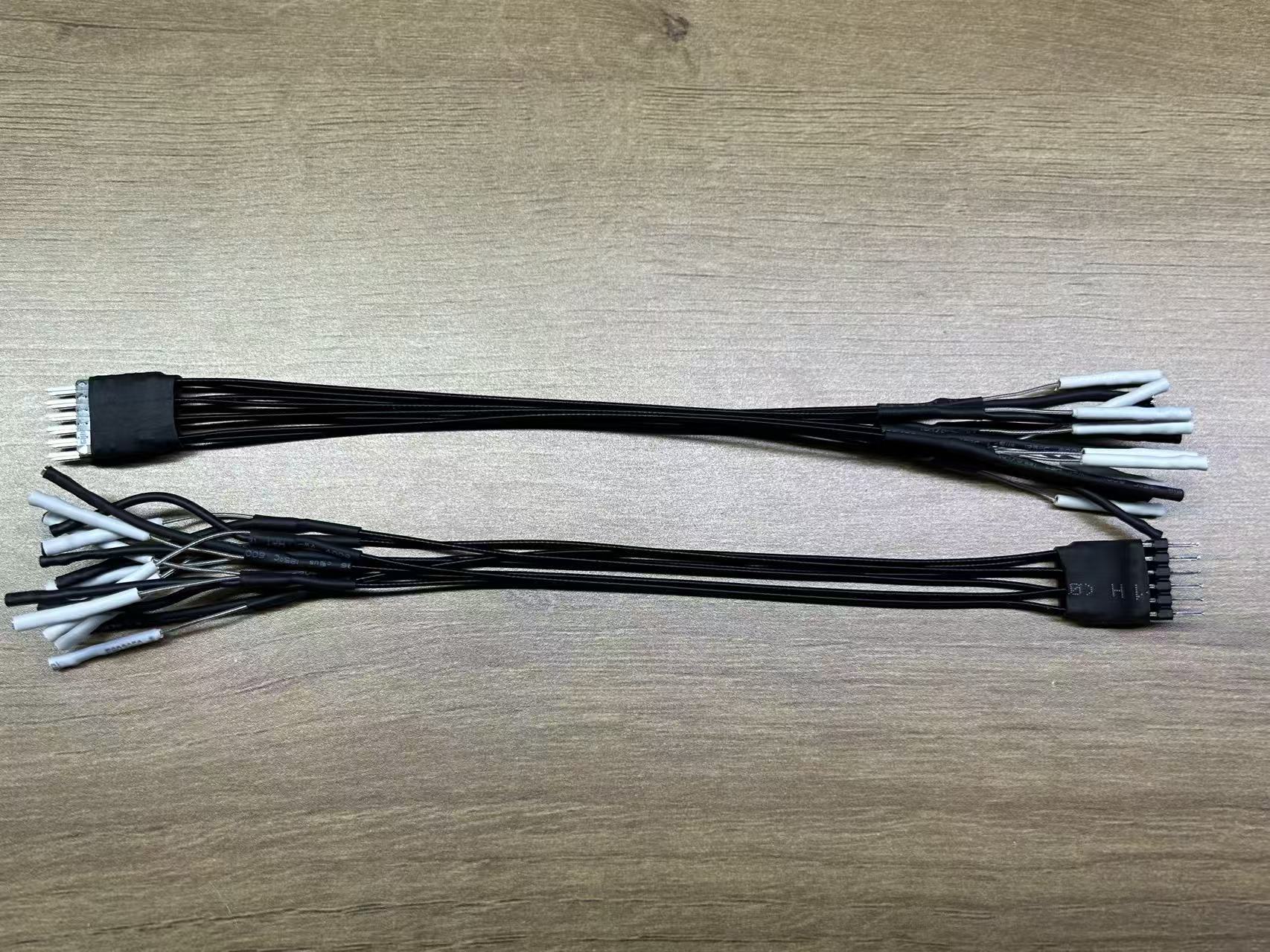

      2x4P 同轴线模组 x2
    • CSS Indentation

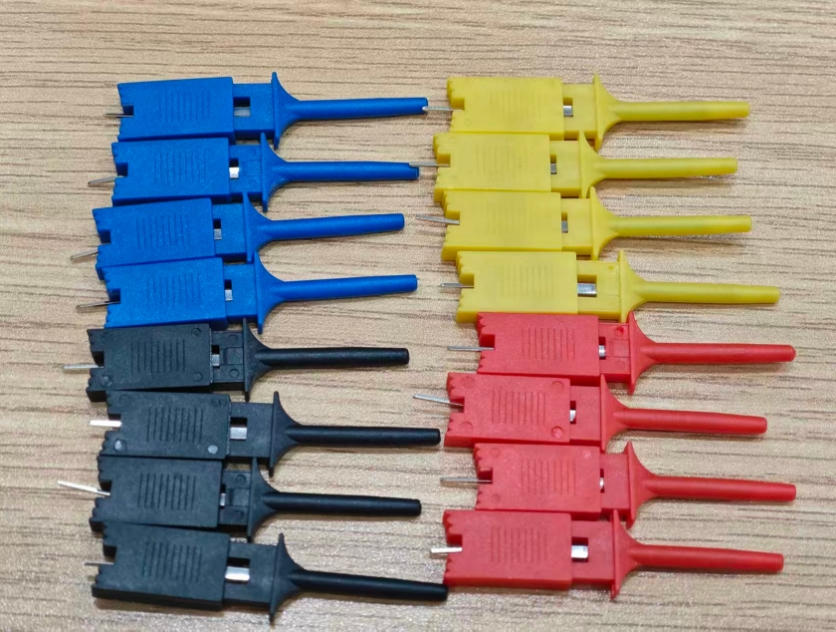

      逻辑分析仪测试夹 x16
    • CSS Indentation

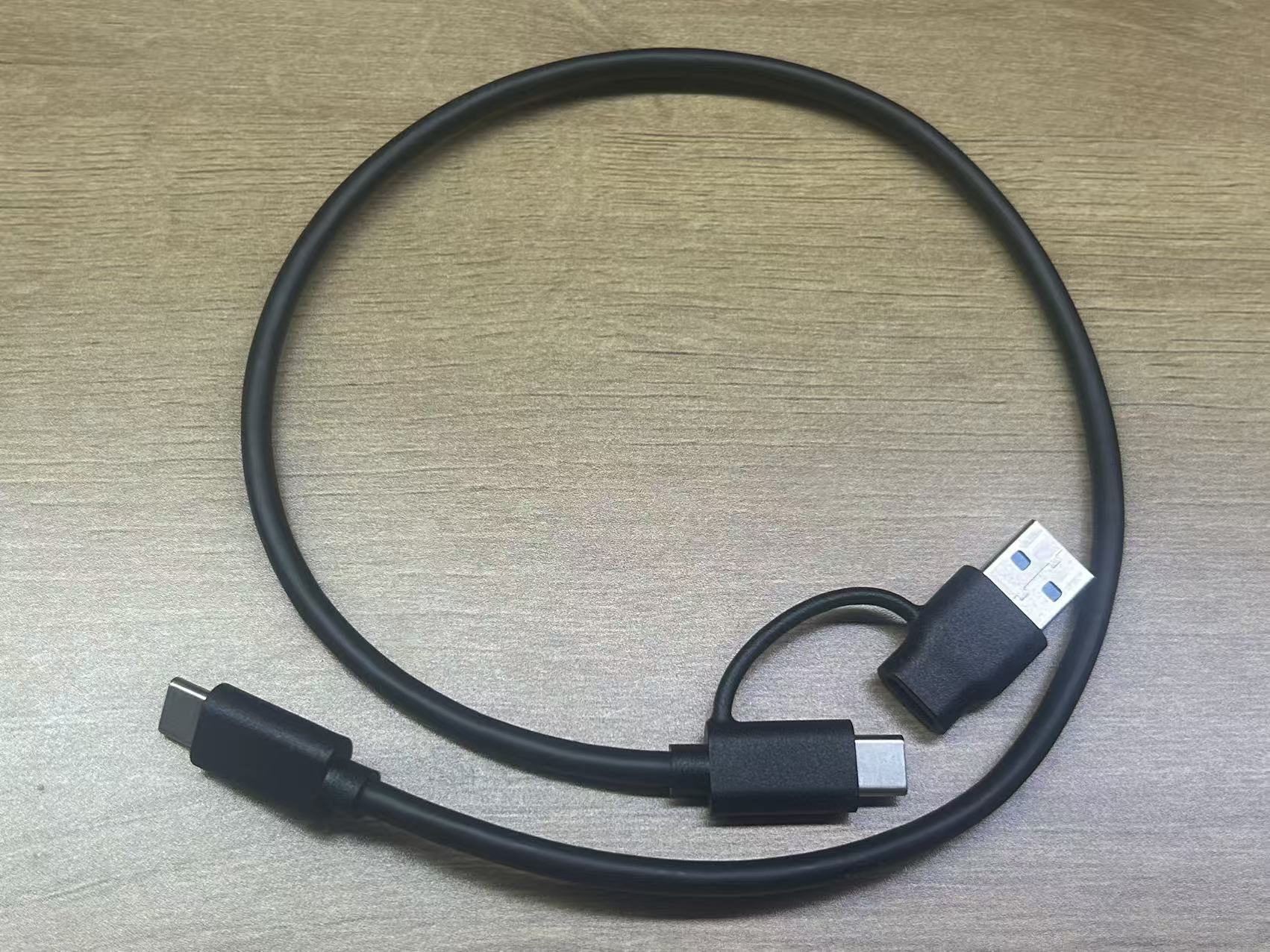

      0.5m A+C to C USB3 数据线 x1
    • CSS Indentation

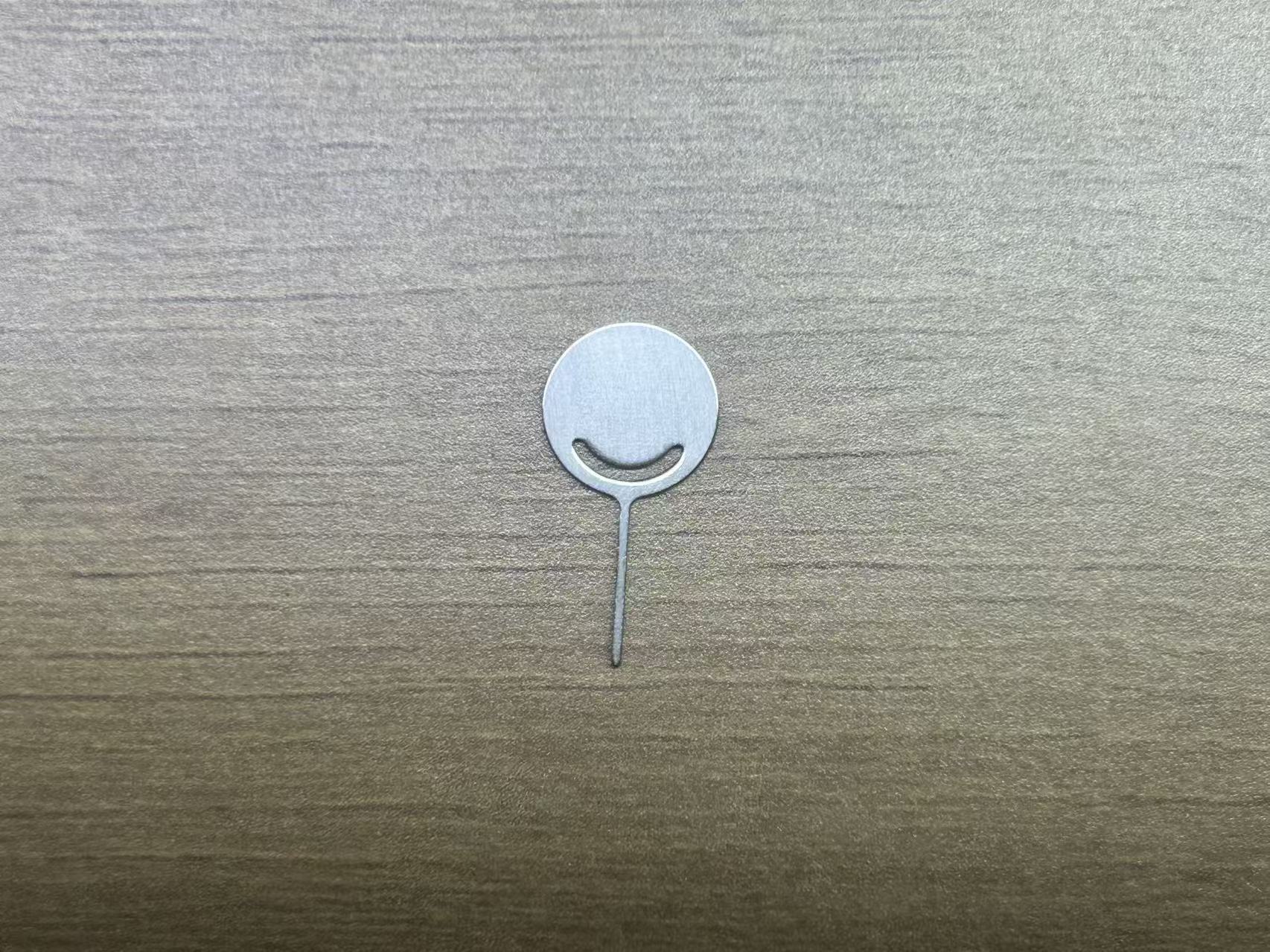

      不锈钢SIM卡针 x1
    • CSS Indentation

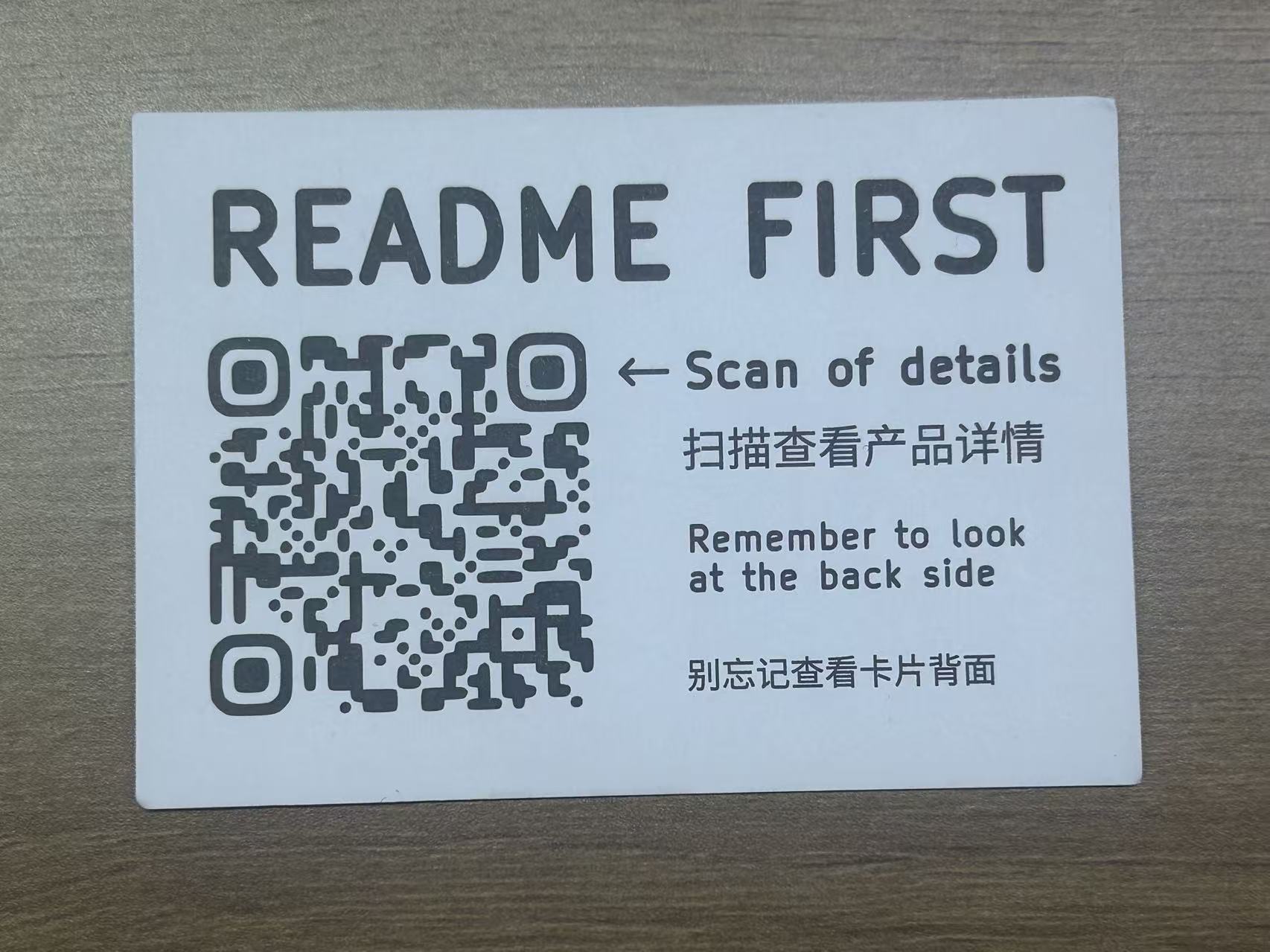

      说明卡片 x1
    • CSS Indentation

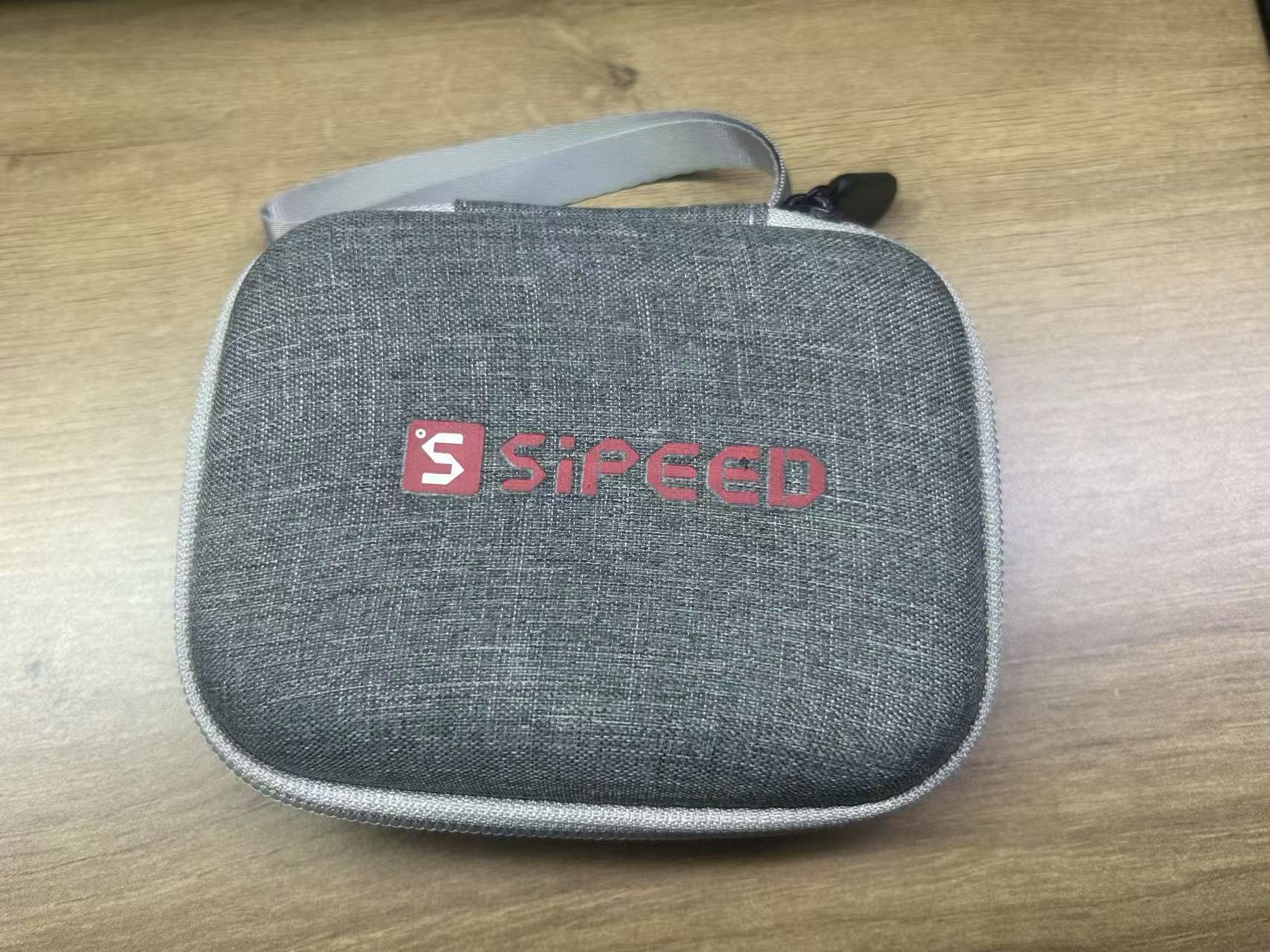

      拉链收纳包 x1

各批次配件的外观可能存在细微差异,最终样式请以实物为准。

连接方式

CSS Indentation
点击此处查看SLoigc16 U3的硬件连接示意图

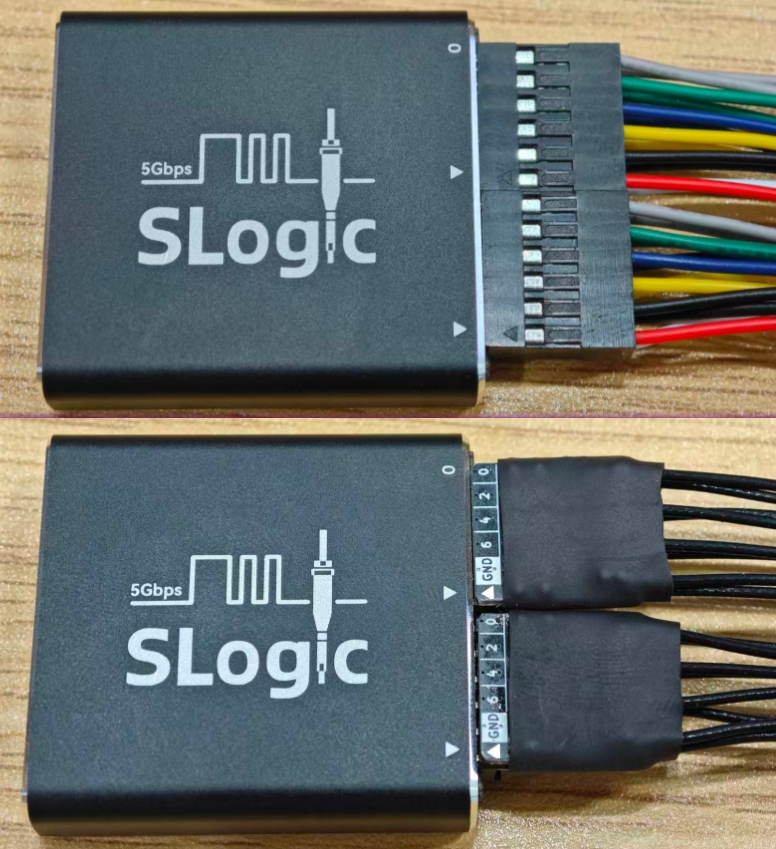

同轴线子板/杜邦线组 都具有方向性,其插入方向见上图,线上的三角标记 对准外壳上的三角标记 为正。

同轴线 的远端有 2 个接线端子。其中白色的端子和信号源连接,黑色的端子和GND连接。

杜邦线 每组只有 2 个单独的GND,在其连接线上的三角标记 和外壳对准插入时,黑色的线束就是GND,红色为VCC。

逻辑分析仪背面

slogic16_u3_rear

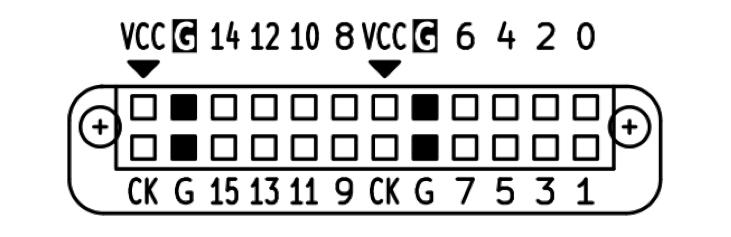

逻辑分析仪的背面是 2x12P 排母,其间距是2.54mm。排母的引脚定义见上图(逻辑分析仪后视图)。

其中数字编号 0-15 为采样通道的编号,对应上位机中的通道编号,共计16通道。

G 代表 GND,使用时请连接被采样装置和逻辑分析仪的GND,共计4通道。

VCC 代表电源输出,其输出能力为 3.3V @500mA,共计2通道(2通道共享电流输出能力)。

CK 代表预留的采样时钟输入/触发输出通道,其功能暂未实现,共计2通道。

逻辑分析仪正面

slogic16_u3_rear

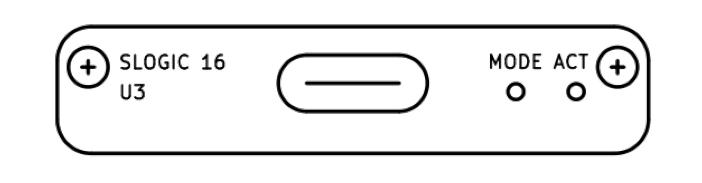

上图为逻辑分析仪正视图,从左至右依次为:

USB-C 接口标准是3.2 Gen1 (5Gbps),使用逻辑分析仪功能需要使用有对应能力(USB3.0)的线缆。

MODE 小孔中有一个隐藏式按键,可以用SIM卡针捅入后按下,其功能详见MODE按键章节描述。

ACT状态指示灯,具体状态见下方ACT指示灯章节描述。

开始使用

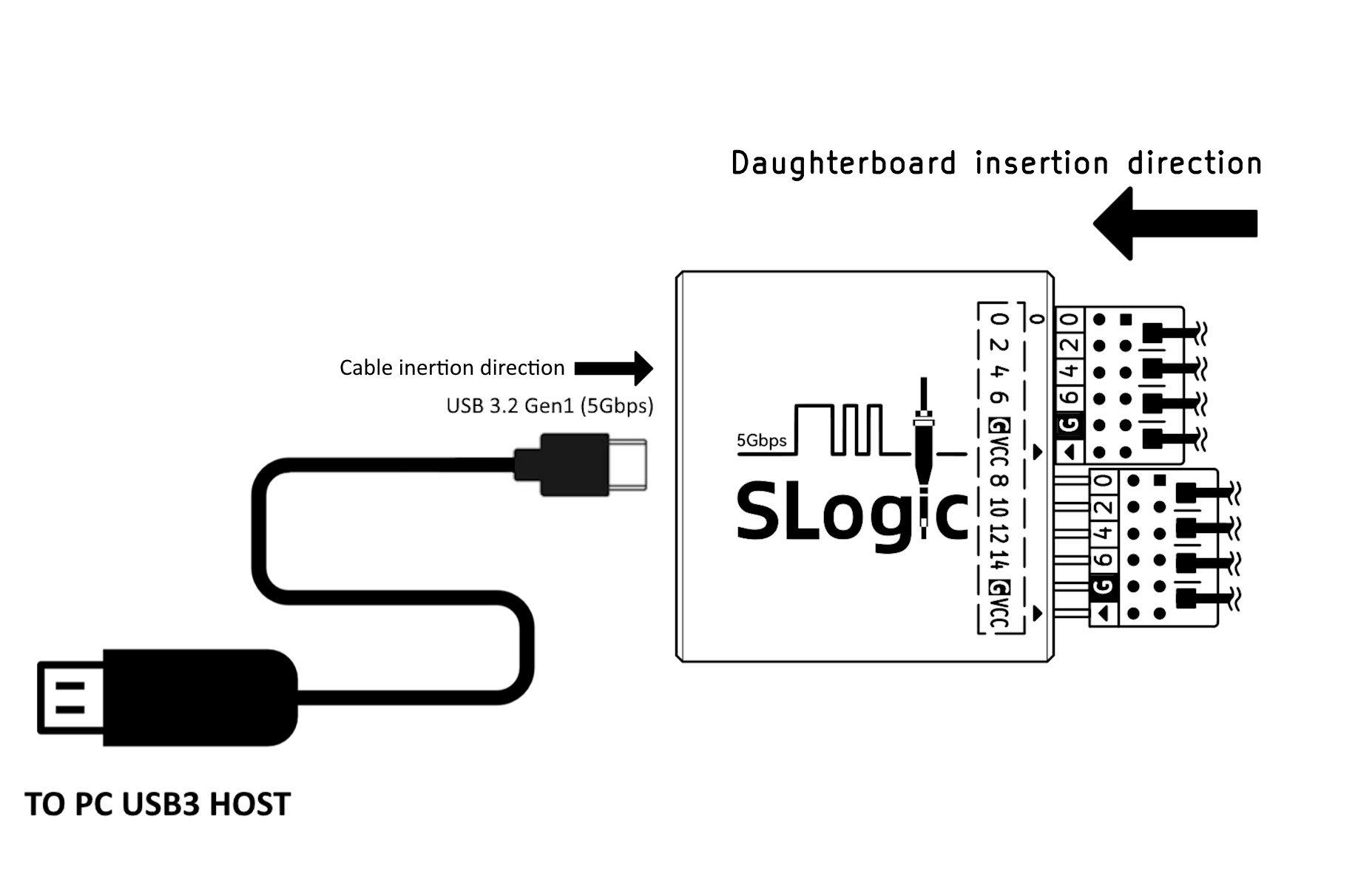

首先,连接 PC USB3USB-A/C to USB-CSLogic杜邦线/同轴线子板

CSS Indentation
点击此处查看SLoigc16 U3的硬件连接图

目前SLogic16仅有 USB3 模式支持,使用附赠的 USB-A/C to USB-C 线缆即可兼容。

将目标设备的待测信号点通过杜邦线/同轴线连接至 SLogic 任意空闲CH数字端口,并确保待测设备的GND与SLogic的GND相连接。

注意,在信号源奈奎斯特频率大于或等于 50 MHz 的情况下,推荐使用同轴线进行采样,以获得更佳的稳定性。

可以根据实际情况决定是否使用 逻辑分析仪测试夹 连接至待测信号点。

为了提升采样稳定性,SLogic 的 GND 线应尽量靠近待测点,即便仅缩短 1 mm 也可能带来改善。在使用同轴线采样时,建议您在连接每个采样信号 CH 的同时,也连接对应的 GND

最后启动 plusview 开始采集操作。

关于软件的安装和相关操作,可以参考这里

ACT指示灯

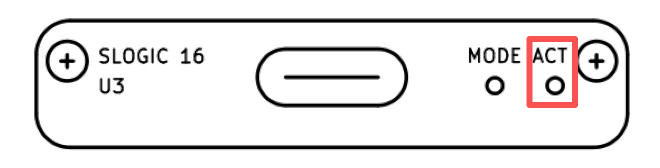

ACT指示灯 位于逻辑分析仪正面,靠近机身外侧。

slogic16_u3_rear

颜色&功能

指示灯是一颗3色RGB,每一种颜色代表一种状态,不同状态组合指示当前设备状态

颜色 蓝灯 绿灯 红灯
功能 电源 USB LINK 指示 运行状态指示

下表是不同颜色对应的正常运行时候的装置状态

状态 颜色 备注
正常连接 青色 + 绿
数据传输 青色 + 红色快闪 + 绿 + 红快闪
DFU模式 青色 + 红色慢闪 + 绿 + 红慢闪

下表的指示灯颜色对应的装置的异常状态

状态 颜色 备注
USB连接失败 只亮蓝灯
Flash加载异常 只亮红灯
  • 除表中已列举的状态外,其余状态(如只亮绿灯/三灯常亮)皆属于未定义的状态
  • 如果出现未定义的状态,请尝试重新拔插USB。若无法解决则应高度怀疑硬件损坏。

⚠注意:任何时候绿灯如果熄灭都意味着USB连接出现问题,请尝试重新连接以解决问题。此时红灯的状态没有意义。


异常状态

  • 检查清单只亮蓝灯
    • 使用的USB线缆不支持USB3(常见于手机充电线)
    • PC的USB接口不支持USB3
    • 连接到了Desktop PC 机箱的前面板的USB
    • 连接到了不兼容的USB hub(请尽量保证SLogic直连PC USB)
    • 连接到了供电能力不足的USB端口
    • 连接线太长(请尽量使用1m以内的连接线)
  • 检查清单只亮红灯
    • 使用的USB线缆质量太差,线上压降过大
    • PC的USB接口故障:可能由于保险丝老化导致供电能力不足
    • SLogic硬件损坏,请保持装置断电并联络售后

MODE按键

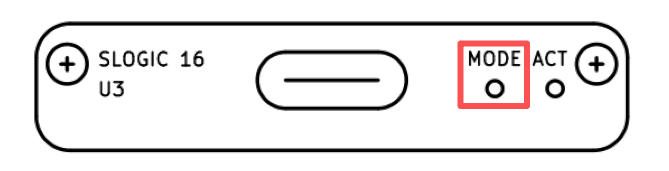

MODE按键 位于逻辑分析仪正面,在 USB-C 连接器ACT指示灯 之间。这是一个隐藏式按键,需要使用SIM卡针品插入外壳才能按动。

slogic16_u3_rear

装置上电后默认功能是 逻辑分析仪,正常情况下ACT指示灯显示青色。
同时出现一个新的 USB3 装置:SLogic16 U3(逻辑分析仪)

按下MODE按键切换功能,切换成功后可以看到指示灯变化: 红灯慢闪。
同时出现一个新的 USB2 装置:SLogic DFU (升级模式)

SLogic 模式使用 USB3 模式,而 DFU 模式使用 USB2 模式。

再次按下 MODE 则切换回 SLogic16 U3,重复按下 MODE 再进入SLogic DFU,如此往复循环在两个模式中来回切换。

Windows环境打开设备管理器或使用 USB treeview,Linux/macOS环境使用 lsusb 命令,可以找到 "SLogic16 U3/SLogic DFU" 装置

更新固件

首先,进入DFU MODE:上电后按下 MODE按键,等待红灯慢闪

确认"SLogic DFU" 设备出现后,使用 DFU工具 进行更新。

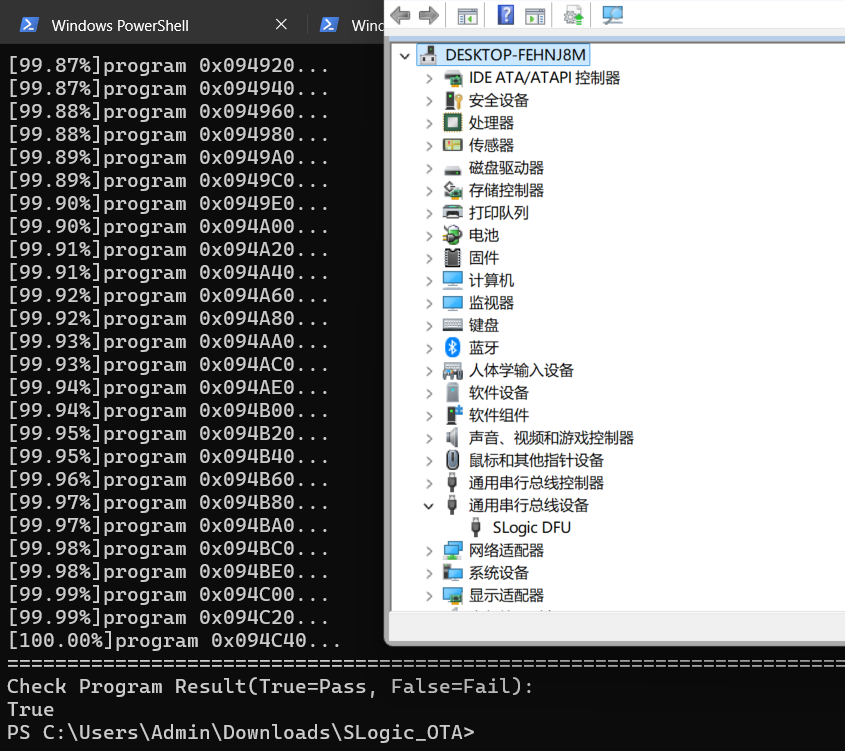

Windows环境打开设备管理器或使用 USB treeview,Linux/macOS环境使用 lsusb 命令,可以找到 "SLogic DFU" 装置

理论上,OTA操作只会更新SLogic固件,无法影响 DFU 功能。因此即使OTA失败也不要紧,装置会锁定在 DFU 模式,直到SLogic固件更新成功。

固件更新通过 Python / PyQt GUI 工具提供。

更新步骤:

  1. 运行 GUI 工具。
  2. 按下设备上的 mode 按钮。GUI 应显示 "SLogic16U3 OTA"。
  3. 在 GUI 中选择固件文件。
  4. 点击 OTA 开始更新。
  5. 等待完成并按界面指引操作。

注意: 将很快发布该更新工具的绿色便携版本。

安全 & 注意事項

  • SLogic 的 *VCC* 是电源输出,两个 *VCC* 端口共享同一路电源。电源供电能力为:*3.3V @ 500mA MAX*
  • 切勿SLogic 的 *VCC* 直接和 *GND* 短接,以免发生短路过流
  • SLogic 具备过流保护设计。但为了确保使用安全,我们仍建议您尽量避免发生短路情况,因为主机侧 USB 端口的过流保护能力可能存在差异
  • SLogic 与市电供电的计算机配合使用时,其接地端会与计算机接地端相连。此时,为了保护设备与主机安全,请仅将探头接地端连接到等电位的接地点,切勿连接至热地或电位不一致的点
