荔枝糖 全流程指南

2023-06-25

荔枝糖，一款极致打磨的国产开源RISC-V开发板。

荔枝糖萌生于国内芯片振荡之潮，历经三个月的生长与蜕变，终于在七月，登上开源的舞台。

荔枝糖不仅担起开源开发者们的期待，更志向于在国内推广RISC-V架构相关的开发与教育，向世界介绍中国的一款优秀开发板。

荔枝糖使用 安路科技(Anlogic Technologies) 的 EG4S20 作为核心单元, 20K逻辑单元(LUT4/LUT5混合架构)，约130KB SRAM，内置32bit位宽 64MBit SDRAM，丰富的LVDS引脚，内置12-bit 1MSPS ADC，这为荔枝糖提供了无限的可能性：

  • FPC40P座，可接 RGB LCD，VGA转接板，高速DAC模块
  • FPC24P座，可接DVP摄像头，高速ADC模块
  • I2C接口的电阻触摸屏控制器，配合RGB LCD使用
  • 3路DCDC电源芯片，稳定高效的电源供应，Bank0 IO电平独立可调
  • FPGA 配置Flash，8Mbit
  • 用户Flash，nor/nand可选
  • 板载FPGA JTAG下载调试器
  • RGB LED
  • 相邻插针LVDS等长引出，引出8路GCLK，全引出8路ADC。
  • 双排插针间距900mil， 兼容面包板开发
  • 半孔引出额外 40 IO，整板引出 130+ IO 。

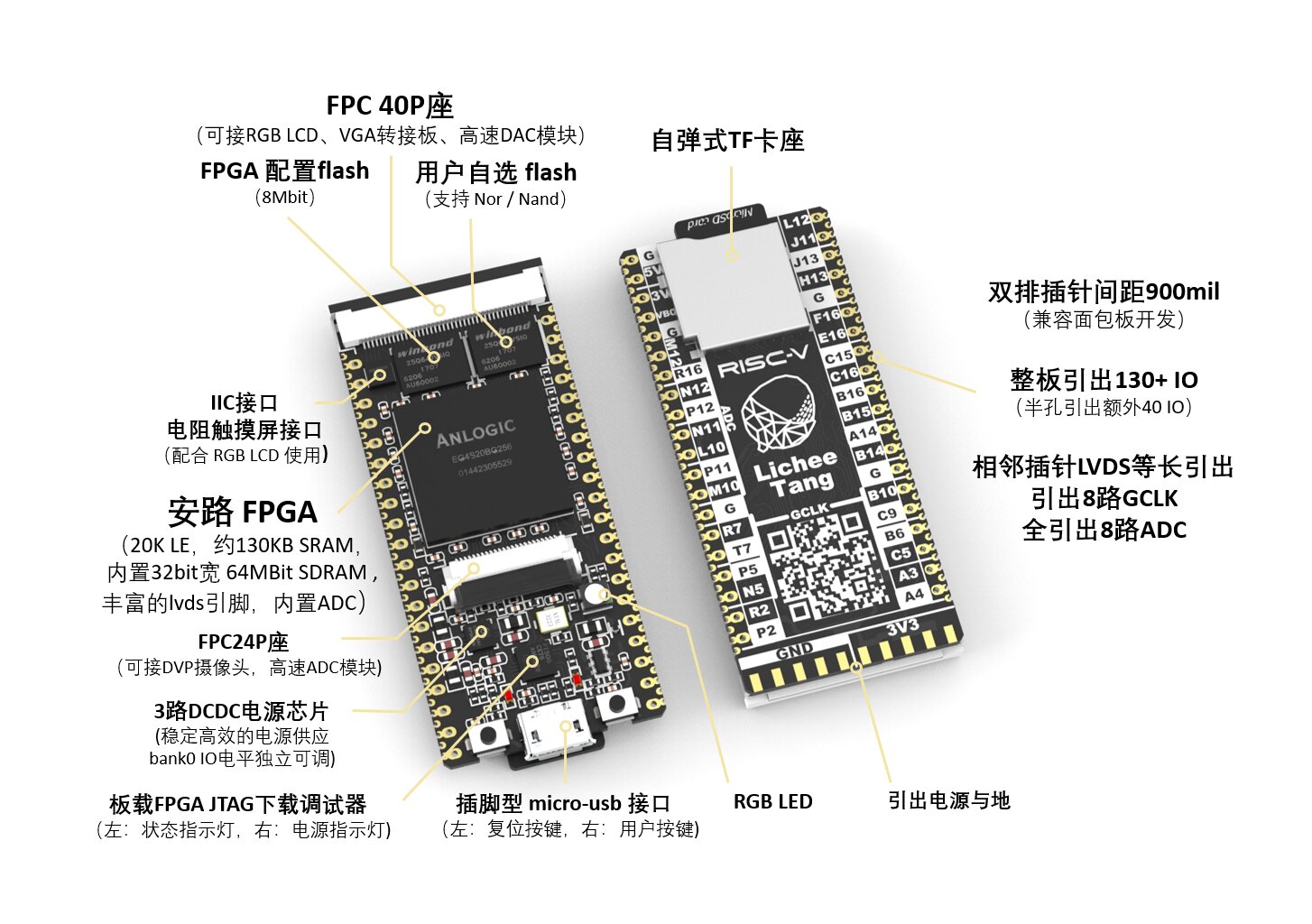

荔枝糖资源图

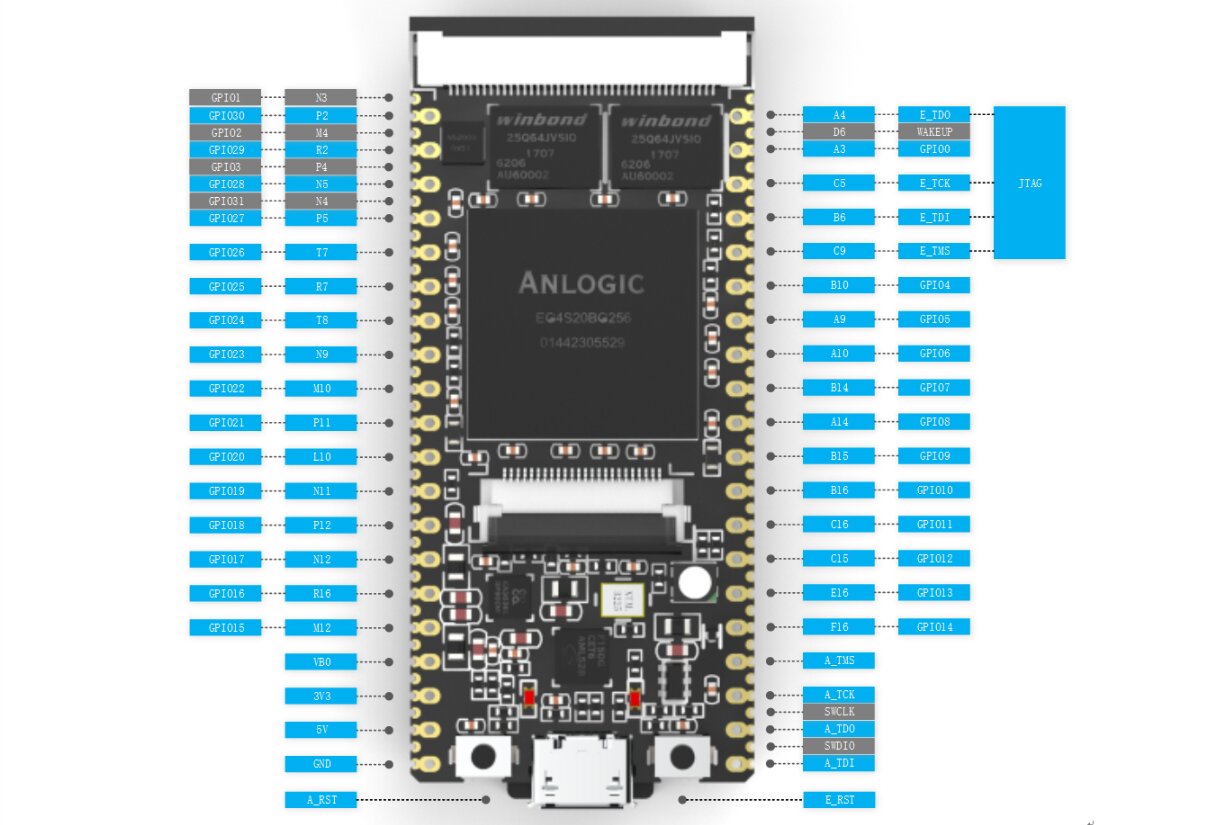

荔枝糖引脚图(旧板,底面丝印较小版本)

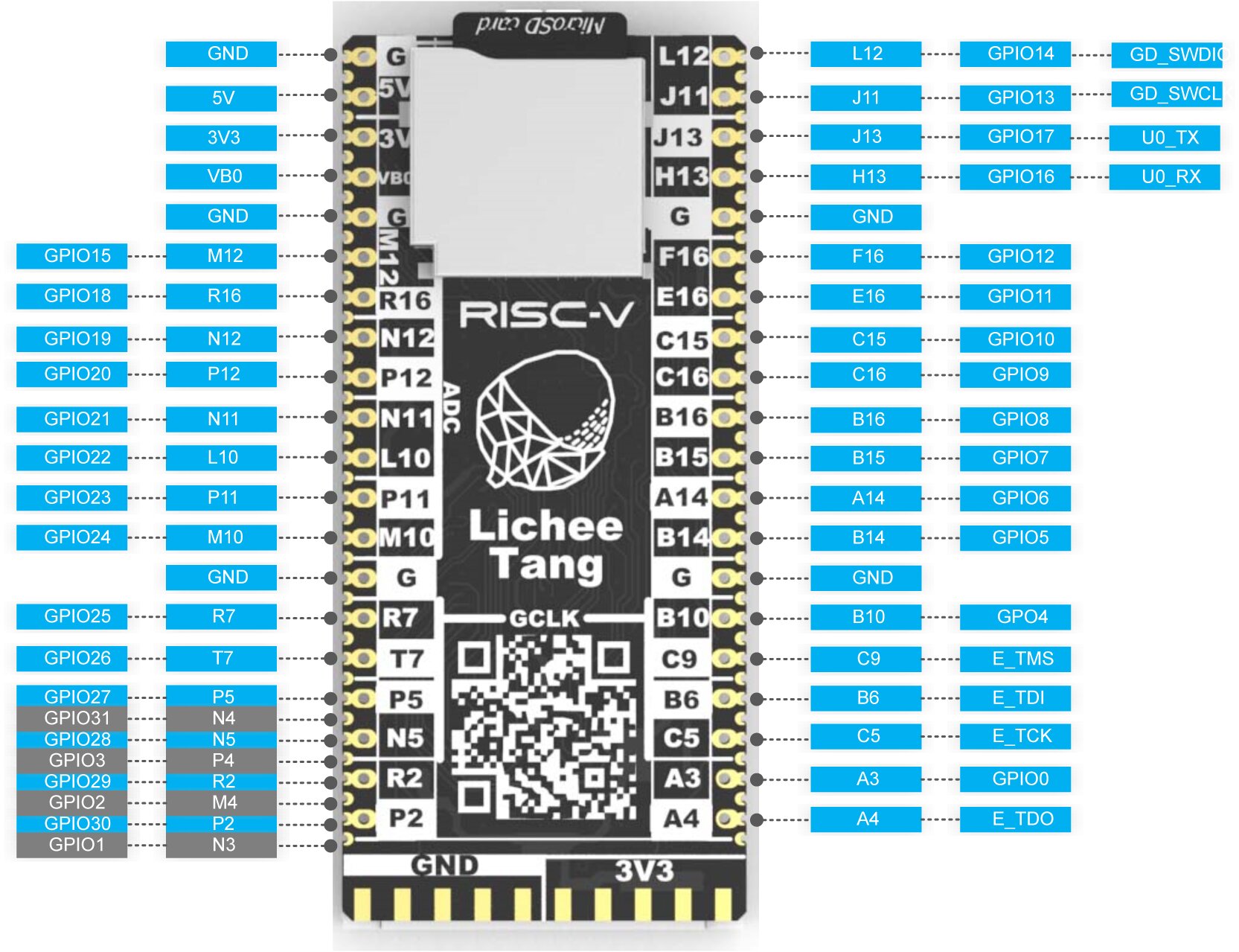

荔枝派引脚图(新板,底面丝印较大版本)

您可能需要这些来进一步了解荔枝糖：

  • EG4S20Datasheet 点我里面的EG4S20_DataSheet_V1.4.pdf

  • 荔枝糖原理图 点我里面的LicheeTang_RV(Schematic).pdf

荔枝糖仍在不断地成长，对于外观、电路设计、文档内容甚至于荔枝糖的发展方向，
我们欢迎您到荔枝糖 | 建议与讨论帖 提出您宝贵的建议。

同时欢迎各位加入荔枝派交流群 834585530 或者 荔枝派Telegram电报群与众多开发者、爱好者即时交流。

另外，FPGA开发环境TD (Tang Dynasty) 可在如下网址下载：
