LicheeRV Nano

LicheeRV Nano 套餐介绍

LicheeRV Nano根据网络分为四个版本：

• 标准版（B）无网络配件

• 网口版（E）板载100M网口

• WiFi版（W）板载WiFi6/BT5.2模块，BT5.2功能默认不启用，如需使用蓝牙功能，需要贴此处4颗0201电阻或使用2B铅笔填涂短接



  注：70415及以上版本可使用0402*4的排阻短接



• WiFi网口版（WE）板载WiFi6/BT5.2模块，同时提供一个网口小板，通过铜柱与排线连接到开发板上

同时我们提供以下六种配件：

• 摄像头



  该摄像头（3754）左右螺丝固定孔不短路，铜柱推荐固定到第5个焊盘上



• 3寸屏幕



  屏幕分辨率为480*845，带触摸；包装附赠屏幕触摸转接板和排线

• 5寸屏幕



  屏幕分辨率为480*845，不带触摸；排线可直接连接到LicheeRV Nano 31Pin屏幕接口上

• 7寸屏幕



  屏幕分辨率为800*1280，带触摸；排线可直接连接到LicheeRV Nano 31Pin屏幕接口和6Pin触摸接口上

• 10寸屏幕



  屏幕分辨率为800*1280，带触摸；包装附赠触摸转接板和排线，屏幕排线可直接连接到LicheeRV Nano 31Pin屏幕接口

安装指南

WE小板的安装

• 焊接排线

  1. 按照下图方向焊接排线



  2. 使用万用表检测通断



• 固定铜柱

  1. 为避免焊接铜柱时烫手，可以先将将铜柱拧到网口小板上



  2. 将铜柱插入第5个焊盘，可以提前在焊盘上涂抹锡膏，提升焊接后铜柱的稳定性



  3. 在底部使用电烙铁焊接



• 组装

  1. 将排线接入网口小板的FPC座子，并锁紧



  2. 用螺丝将网口小板固定到铜柱上



摄像头的安装

• 固定铜柱

  1. 与上面固定方法类似：先将铜柱和螺丝拧到摄像头模组上



  2. 将铜柱插入第5个焊盘，可以提前在焊盘上涂抹锡膏，提升焊接后铜柱的稳定性



  3. 在底部使用电烙铁焊接



• 组装

  1. 根据下图连接摄像头排线



  2. 螺丝固定



屏幕的安装

• 3寸屏幕安装





• 5寸屏幕安装



• 7寸屏幕安装



大核作为A53模式启动

LicheeRV Nano的大核支持作为RISC-V（C906）或ARM（A53）启动，在开发板背面，SG2002芯片旁边有丝印圈出的短接电阻，如下图所示，默认贴在C906（RISC-V）一侧

若大核需要作为ARM启动，需要将该电阻挪至另外一边，如下图

需注意，目前A53模式下的SDK视频编解码存在问题，测试镜像点击这里下载

屏幕背光

LicheeRV Nano适配不同尺寸的屏幕，其中3寸、2.3寸为单串LED；5寸为双串LED；7寸、10.1寸为四串LED。

如上图背光电阻默认使用两个10R 0201并联，适配5寸屏幕；

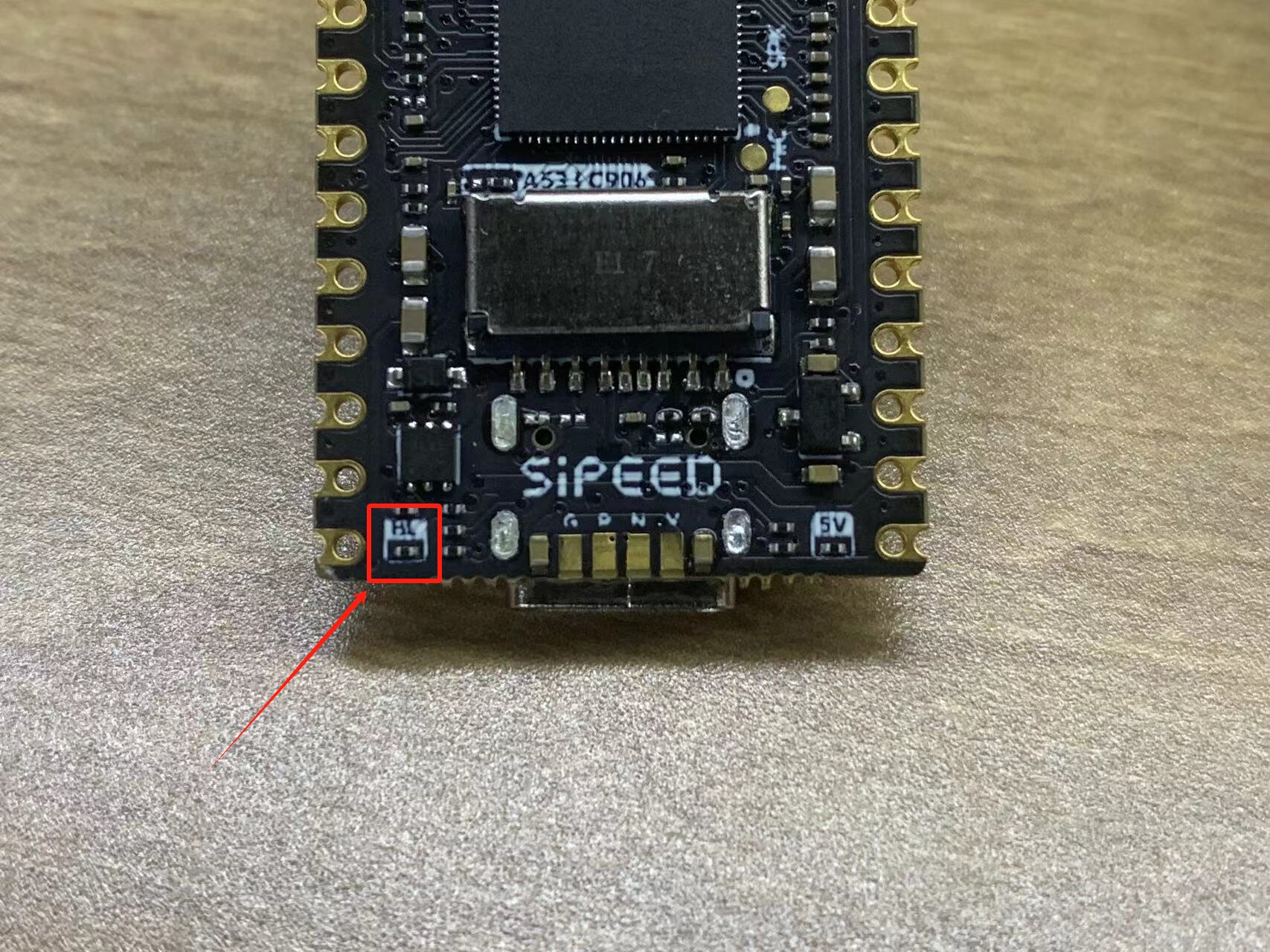

接入2.8/3寸屏幕会明显发烫，内测版70405需拆掉BL电阻（下图位置），70415及后续版本可通过PWM自动适配小尺寸屏幕；
接入7/10.1寸屏幕时屏幕略暗，若需达到100%亮度，要将该电阻修改为3.3R

电池应用

LicheeRV Nano 上不包含锂电池充电电路，如果用户需要嵌入电池，同时希望使用 RV Nano 自带的 USB TypeC 充电，则需要断开VBUS与VSYS的电阻（下图位置），VBUS接口作为PMU的外部电源输入，VSYS接口连接PMU的VSYS。如有疑问，请联系我们获得支持。
