LicheePi Book 4A

2024-06-17

更新历史

日期	版本	作者	更新内容
2024-06-17	v0.1	Zepan	初次编写文档

简介

Lichee Book 4A (以下简称 Book ) 是矽速科技研发的高性能 RISC-V 轻型笔电，旨在让RISC-V开发者提前体验RISC-V产品在实际生活中的开发应用。
Lichee Book 4A 使用主流14inch笔电模具，集成了高性能RISC-V TH1520 SOM(8+32/16+128可选), 14寸1920x1200高清屏，88键圆帽静音键盘，以及USB-A，USB-C，2280 SSD卡槽，TF卡槽，miniHDMI，3.5mm耳机孔，等丰富接口，是具备开放性和使用性为一体的RISCV笔记本～
Lichee Book 4A 的软件支持也做到了较为完善的程度，默认搭载Debian操作系统，支持 Chrome浏览器，VSCode IDE，KiCAD PCB绘图软件，Office软件，4K播放器，多种游戏模拟器，基本满足日常工作学习使用。
Lichee Book 4A 使用了模块化的设计方式，如果你之前购买了LicheePi4A，则可以复用SOM到Book上～
得益于模块化SOM设计，Lichee Book 4A 还能在将来通过更换模块的形式，升级到LM3A或者LM5A模块！

注意:高性能RISCV消费电子在当前(2024年)还是属于较为早期的阶段，Lichee Book 4A主要面向 RISC-V 开发者体验开发使用，至少要求熟练的Linux操作经验，普通消费者是无法直接上手使用的。
如果你是没有Linux经验的普通用户，请不要购买。

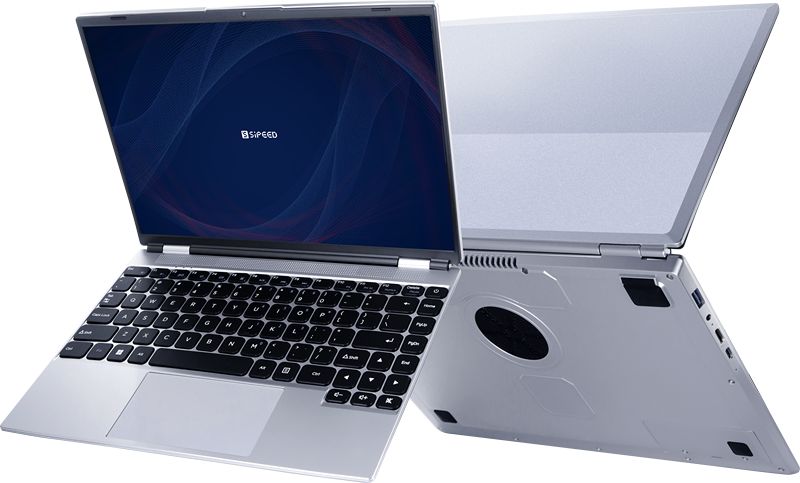

lbook4a

技术规格

SOM	LM4A
CPU	*RISC-V RV64GCV C910@1.85GHz 4**
GPU	IMG™ B 系列 BXM-4-64
NPU	4TOPS@INT8
Memory	8GB or 16GB LPDDR4X
Storage	32GB or 128GB eMMC, NGFF 2280 SATA SSD
Display	14 inch 1920 x 1200 LCD, miniHDMI
Inoput	88-Keyboard, touchpad
Camera	0.3MP Front Camera
Audio	3.5mm Headphone, MEMS MIC, StereoSpeaker
Network	WiFi6 + BT5.4
Interface	USB3.0 Type-A, USB3.0 Type-C, USB2.0 Type-A, MicroSD Slot
Battery	4500 mAh@7.6V
Case	Silver plastic Case
Size & Weight	314x217x17mm 1.3Kg
System	Debian

上手指南

开箱

收到货后的包装箱：
unbox1

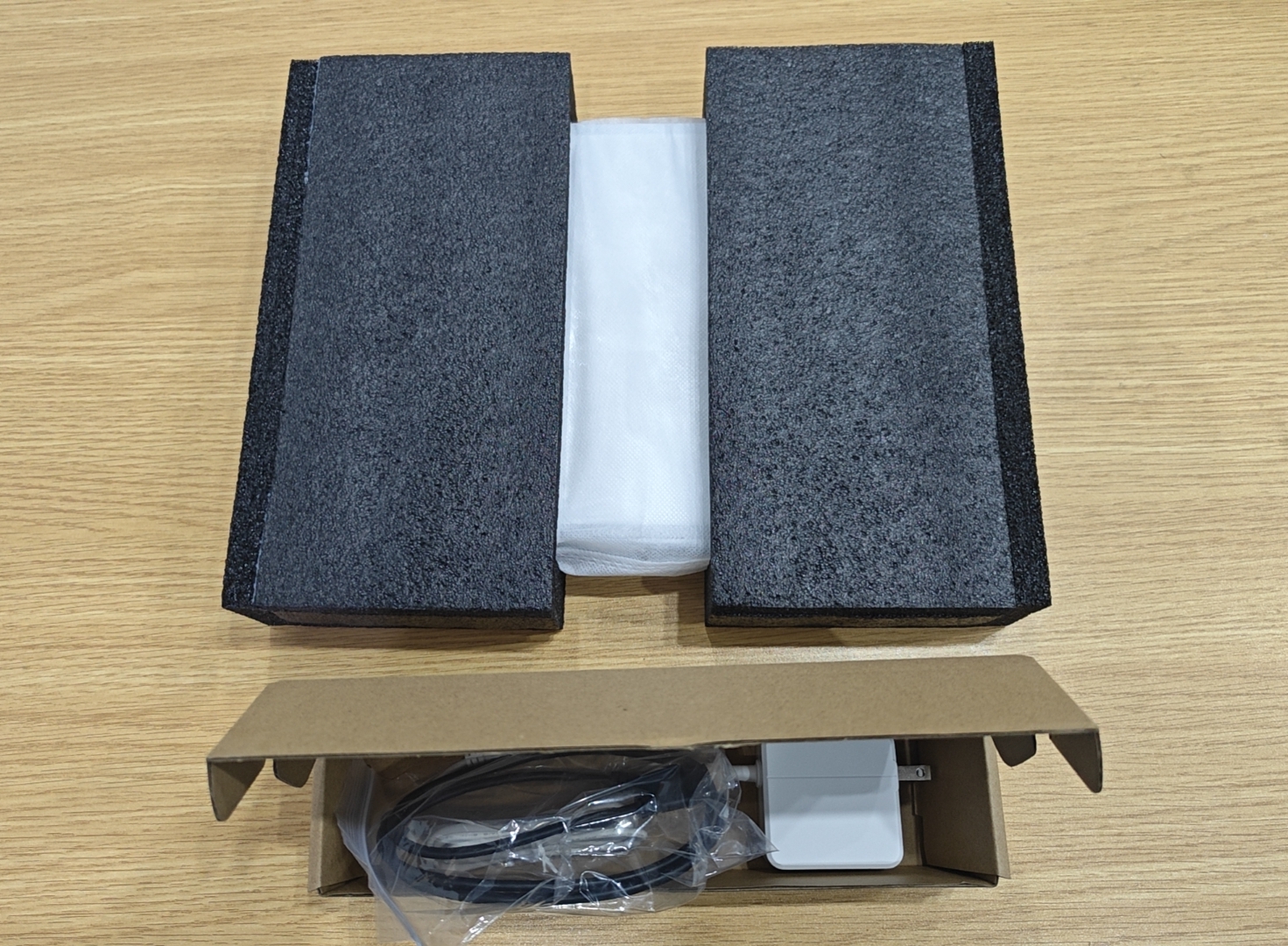

打开包装箱，取出两个部分，上面是笔记本本体，下面是12V2.5A电源适配器，和MiniHDMI线。
unbox2

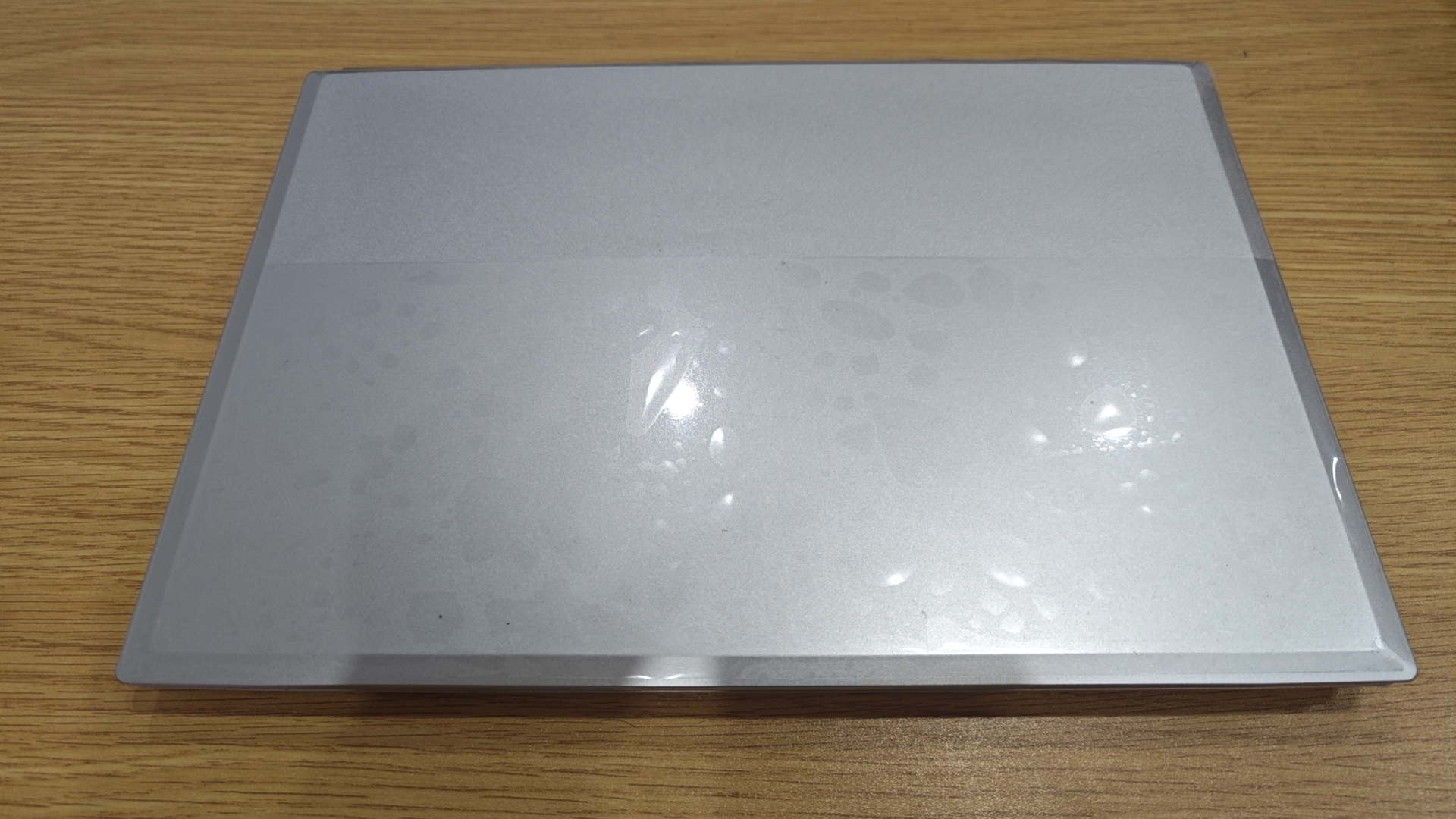

取出主机，顶面如图所示：
unbox3

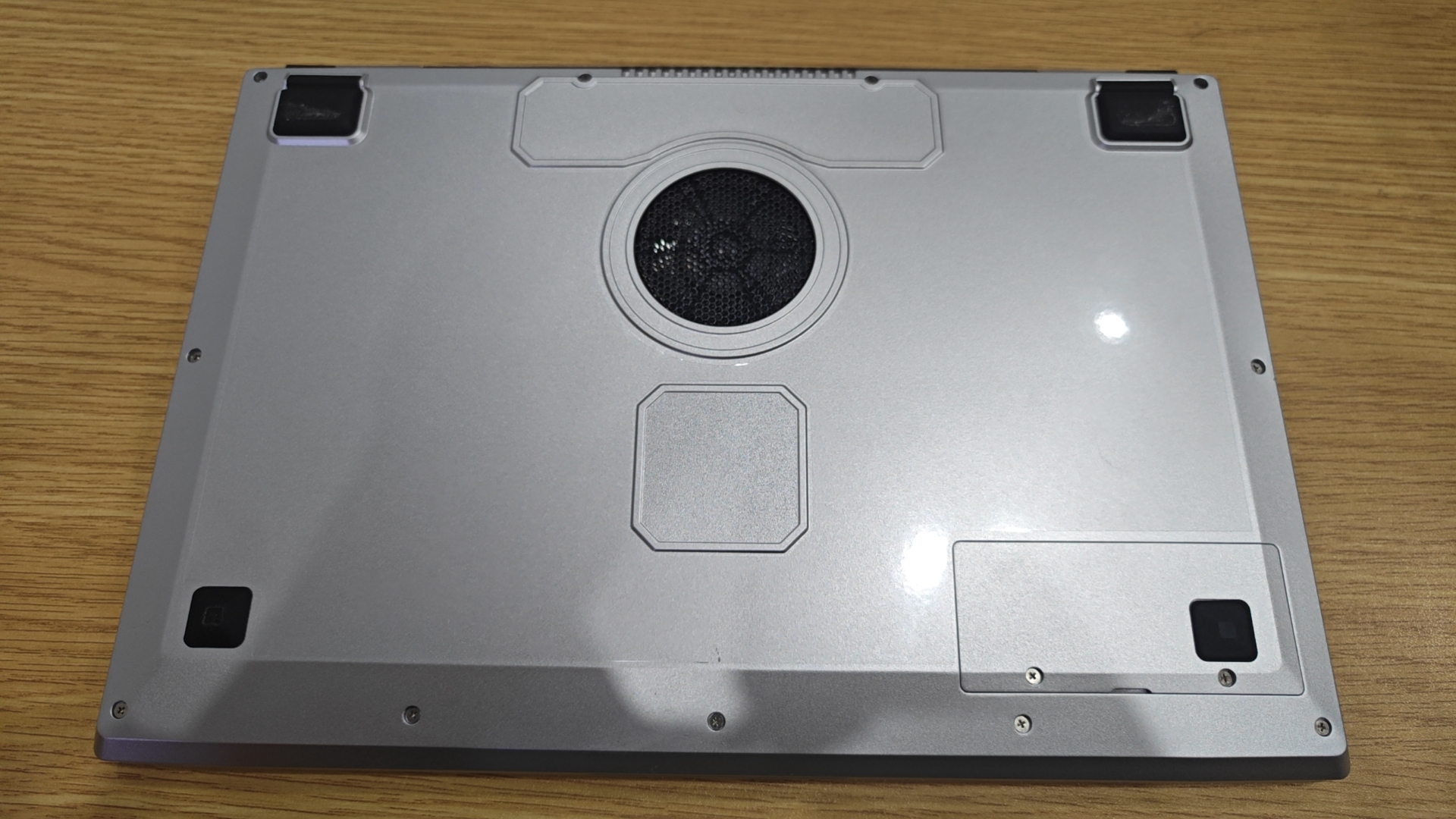

底面如图所示，可以看到一个SSD盖板，旋出螺丝即可安装SSD；以及底面中心是风扇吸风口，本机使用热管+静音风扇散热，保证核心凉爽温度。
unbox4

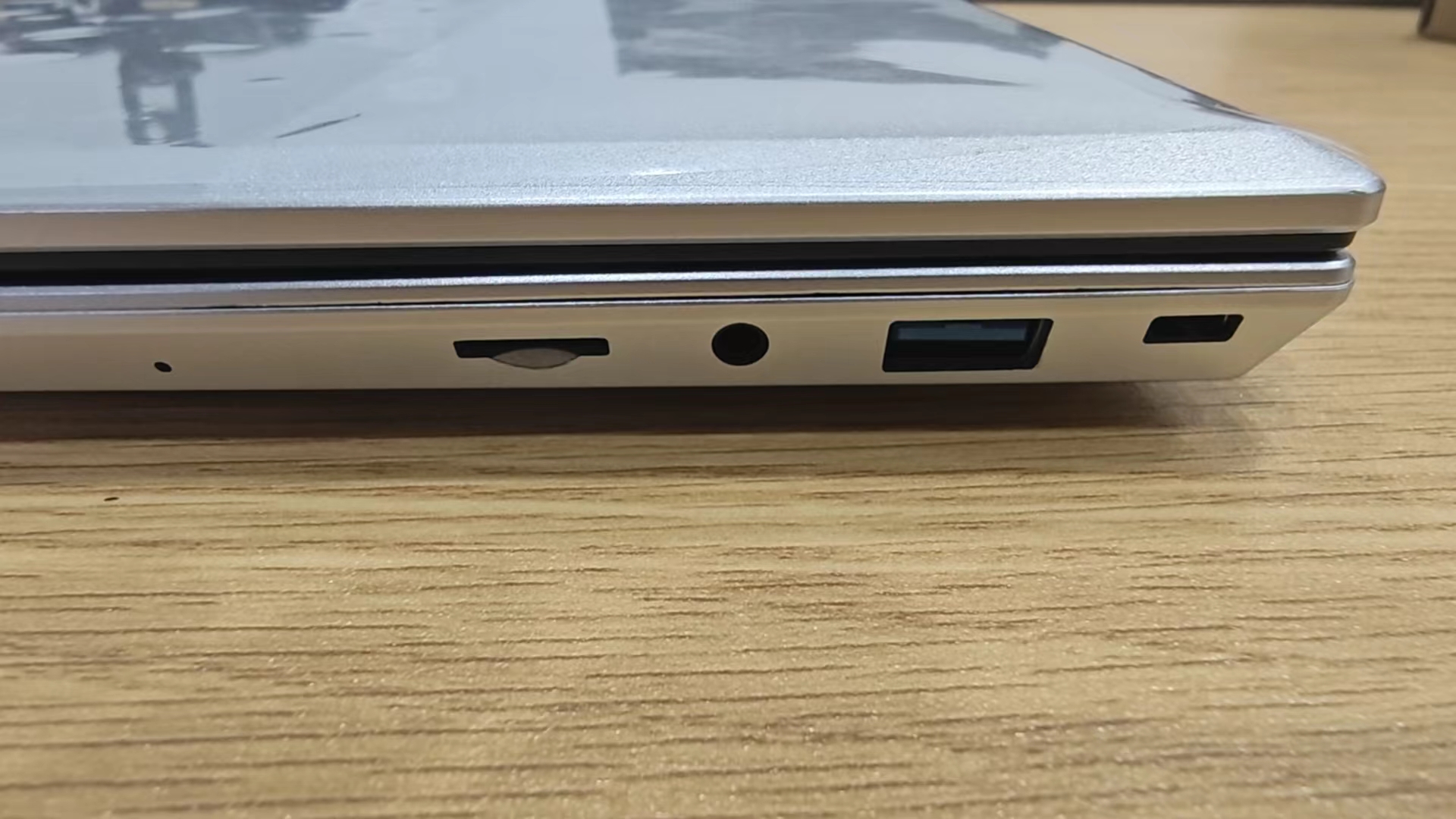

侧面之一如图所示，接口从左到右依次为：TF卡，3.5mm耳机孔，USB2.0接口，电脑锁。
unbox5

侧面之二如图所示，接口从左到右依次为：USB3.0口，12V DC口，miniHDMI口，USB-C口（兼顾下载/Host/充电）
unbox6

（如果你购买的是准系统套餐，则需要先查看后面的“SOM安装指南”安装好LM4A后再进行下面操作。）

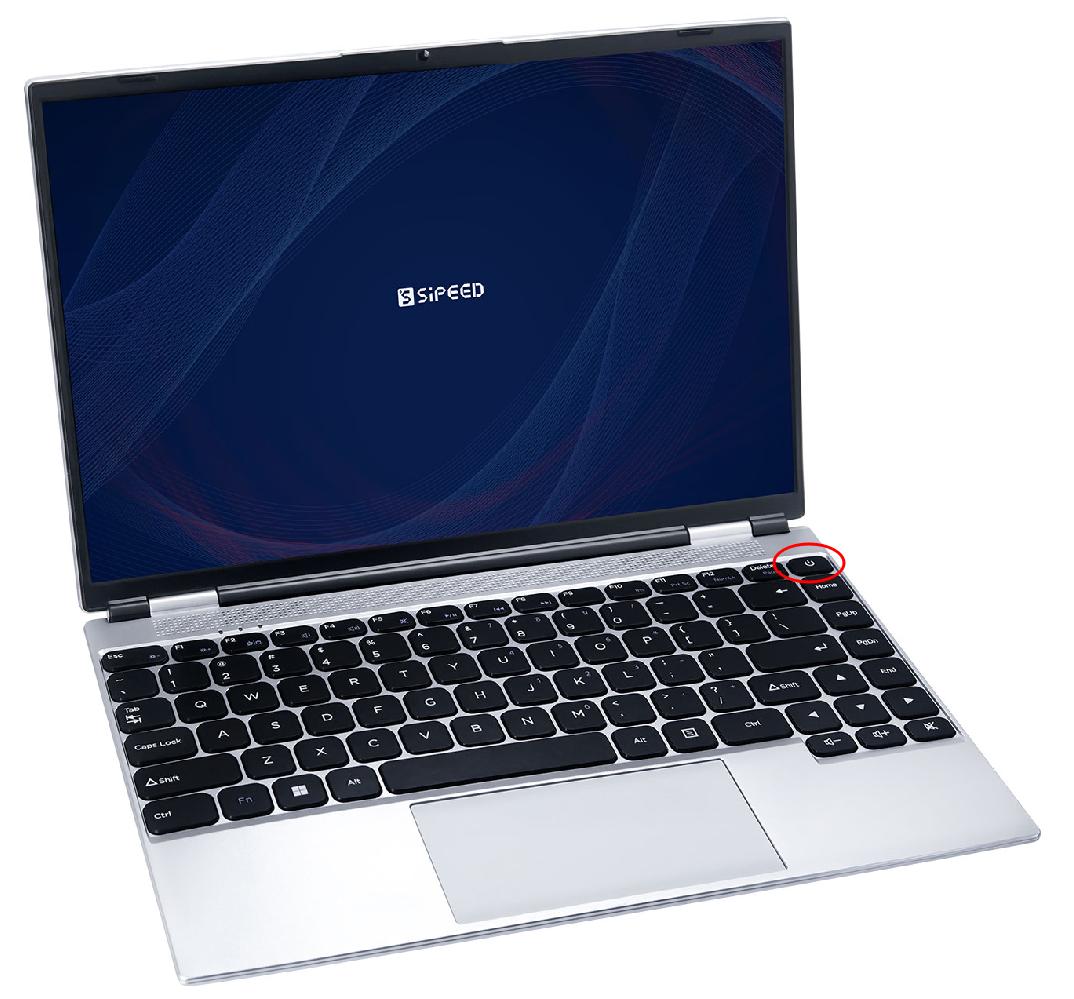

打开主机，长按右上角电源键3s开机（看到屏幕背光亮起或者左侧电源指示灯亮起即可松开）
unbox8

如果背光一直未亮起，可能是运输过程中电量耗尽，可以尝试插上电源适配器后长按电源开机。

开机背光亮起约15s后，屏幕左上角会开始闪烁光标（表示已经进入内核）
再经过约20s后，开始进入Debian桌面系统的登录界面。

输入帐号 sipeed，默认密码 licheepi，进入桌面系统后，你可以测试触摸板，键盘，摄像头等是否工作，如有发现不能工作的，可以与客服联系。

默认系统为Debian，预装了 Chrome，Office，等应用软件，你可以一一体验。
你可以使用sudo apt instal xxx 来安装软件，默认用户名密码为 sipeed，licheepi
其它一般性软件使用可以参考LicheePi4A的相关文档章节。

SSD使用指南

Book支持M.2 2280 SATA 接口的SSD，可以拆卸掉后壳的SSD盖板后安装
ssd1

如果你不计划使用SSD，可以手工关闭USB转SSD芯片来降低功耗（约0.6Watt），提升续航：

进入/boot/dtbs/linux-image-5.10.113-zzz-sipeed-20240531+/thead/，找到对应使用的dtb进行修改，如8GB内存版本：
sudo dtc -I dtb -O dts -o tmp.dts th1520-lpi4a-plastic.dtb
编辑以下部分，将 enable-active-high; 改成 enable-active-low; 即可

    reg_sata_vcc_5v: regulator-sata-vcc-5v-en {
    	status = "okay";
    	compatible = "regulator-fixed";
    	regulator-name = "regulator-sata-vcc-5v-en";
    	regulator-min-microvolt = <5000000>;
    	regulator-max-microvolt = <5000000>;
    	vin-supply = <&reg_sys_vcc_5v>;
    	gpio = <&pcal6408ahk_c 1 1>;
    	enable-active-low;
    	regulator-always-on;
    };

sudo dtc -I dts -O dtb -o th1520-lpi4a-plastic.dtb tmp.dts

然后重启即可关闭sata电源。

SOM安装指南

如果你选购了准系统套餐，则需要安装SOM模块。

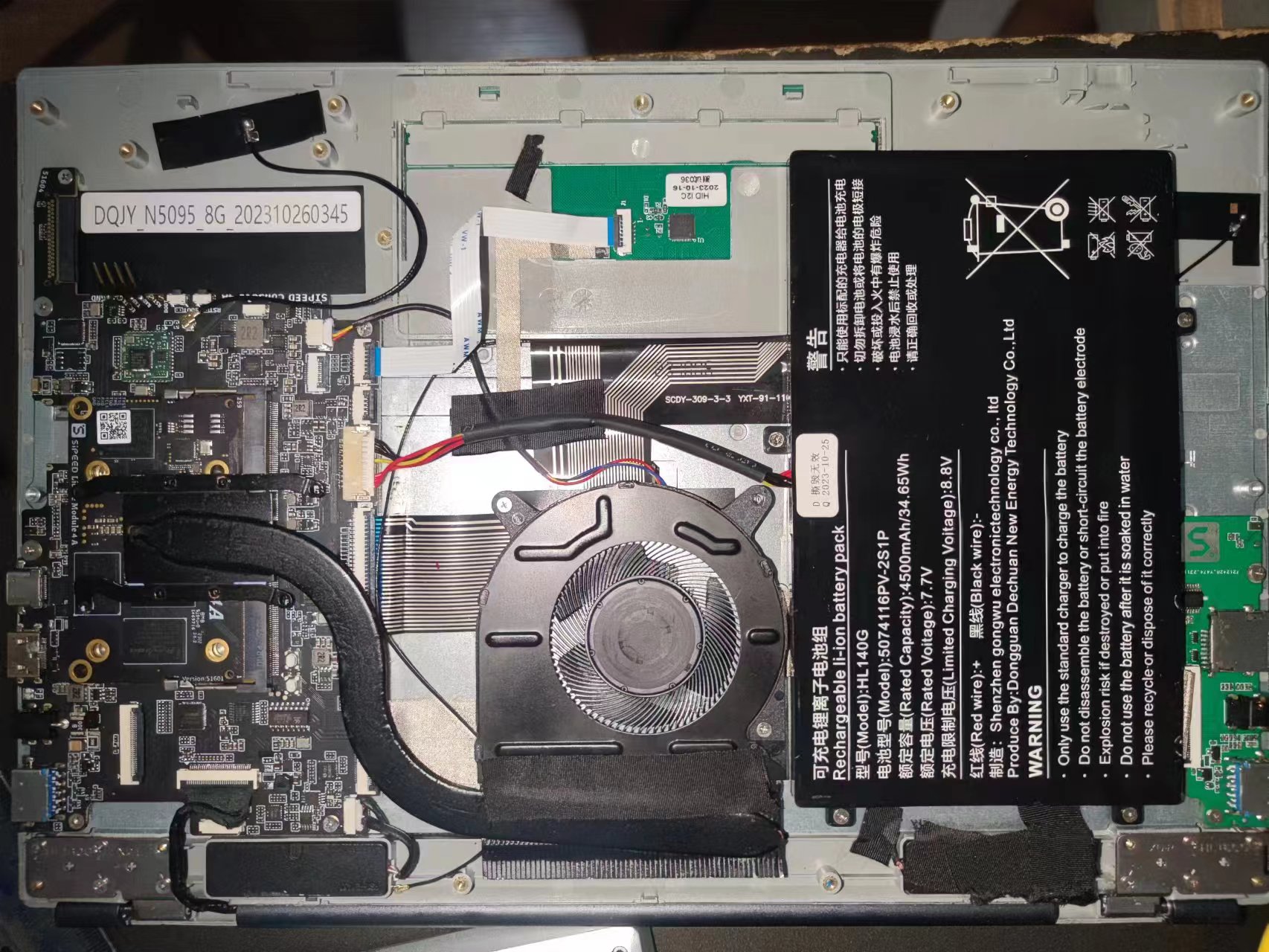

需要自备十字螺丝刀，拆卸开后盖（需要先撕开两个脚垫，脚垫下面各有一个螺丝），安装好SOM模块，在CPU/DDR上方安装硅脂，放置热管，重新安装回后盖。
unbox7

系统

Book的镜像与LConsole的镜像一同发布，仅uboot不同，建议使用8+32及以上配置的SOM。
github仓库在： https://github.com/0x754C/sipeed-th1520-laptop-extra/releases
linux-image-.deb 是sipeed提供的内核安装包，如果只想升级内核可以安装这个，安装前记得更新到对应版本的uboot，以及备份文件。
sipeed-th1520-laptop-extra-.deb 是sipeed提供的附加文件安装包，包括配置文件，测试工具，和EC固件。
u-boot-with-spl-.bin 是uboot文件，请选择你电路板对应型号的uboot进行烧写，烧写前记得备份文件，如果烧写错误的uboot可能会导致无法开机。
boot|root-.ext.xz 是分区镜像，如果想整个重新烧录，使用这个。

百度网盘：
链接: https://pan.baidu.com/s/1jkJ4YR7EhMRZ11XmccKDtg
提取码: qj1r

Mega网盘：
https://mega.nz/folder/p9BCTbLb#sWSZvLw6nrBmqujQXfvWrg

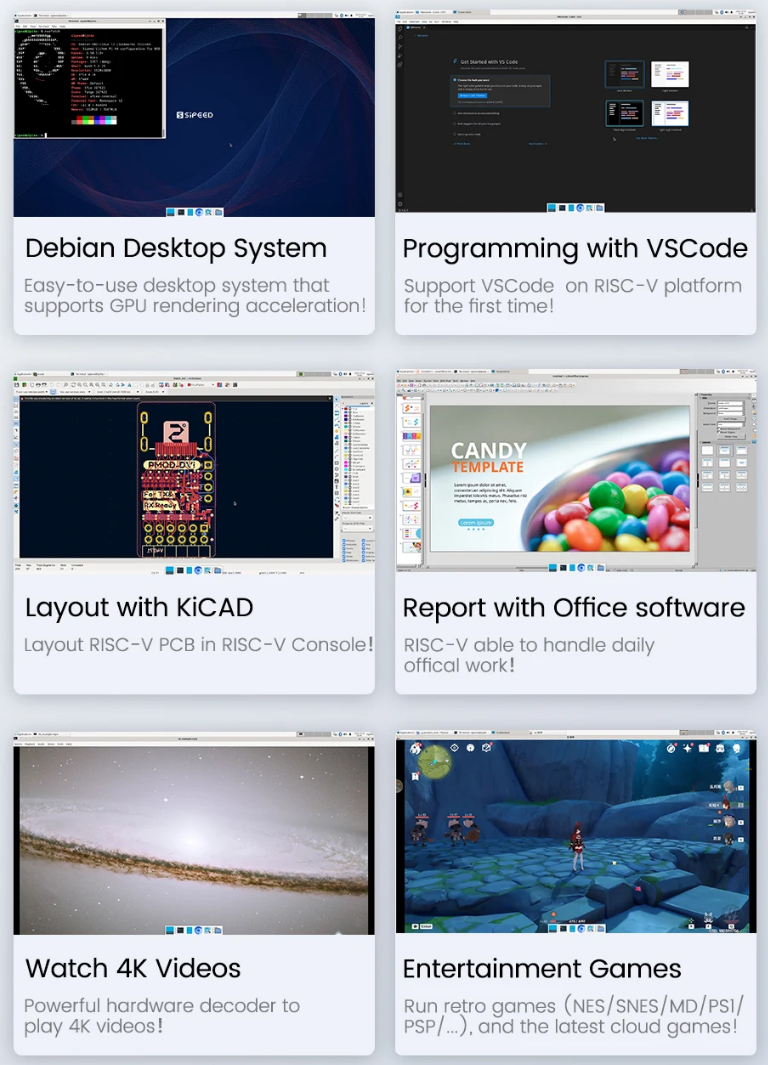

常见应用展示：
sys1
