USB 4Pin 如何修改
方式一 按下图连接
注意:需要在下图指示的位置剪掉黑色5V线缆。避免线头触碰其他部件导致短路
方法二:需要调换部分线序

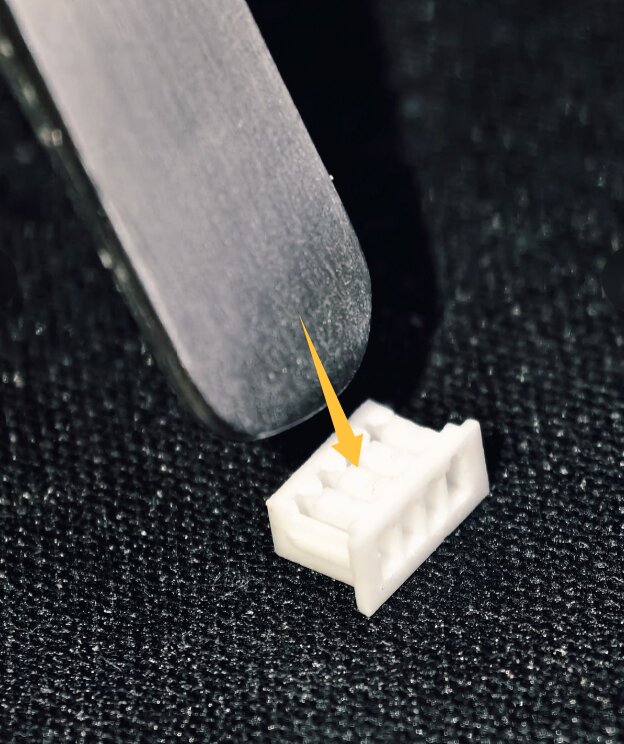

- 使用镊子/牙签/小螺丝刀等工具,挑起1.27mm端子头的塑料片
- 拔出线缆(按步骤1/2重复操作,4个线缆都要拔出)
- 按压这里
- 使用镊子/牙签/小螺丝刀等工具,挑起2.54mm端子头的红色线缆的塑料片
- 剪掉红色线两端,请一定要尽量把剪刀伸进热缩管剪,避免线头露出来
- 将1.27毫米的电线插入连接器,如下图所示
注意:需要在下图指示的位置剪掉黑色5V线缆。避免线头触碰其他部件导致短路
