快速上手

2026-03-16

编辑本页

本章节引导您完成 T256s 的初次上电与基本连接。更详细的功能说明请参考使用指南 (UG)。

供电说明

T256s 不内置电池。您可以采用以下任一方式供电：

直插手机：直接插入手机底部 Type-C 接口（需手机支持 OTG 供电）。
外部供电：通过 Type-C 公、母口连接充电宝、USB 适配器或电脑 USB 接口。

[!IMPORTANT]
电源要求：建议使用稳定的 5V 电源。若供电能力不足，可能会导致设备反复重启或屏幕闪烁。

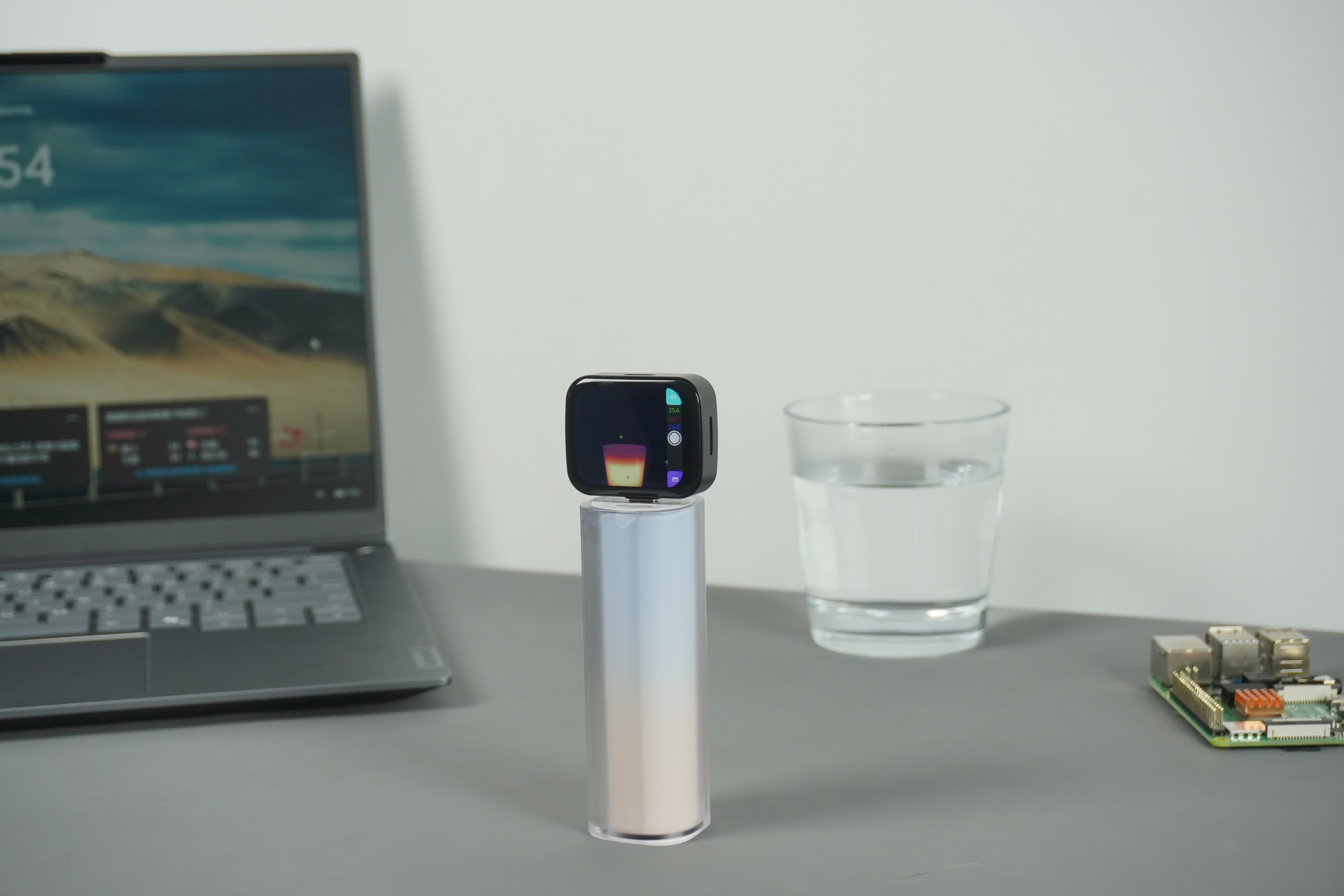

单机巡检模式

在不连接手机或电脑的情况下，T256s 可作为一台独立的便携式热像仪使用。只需接入电源，即可开始巡检工作。

启动流程：

上电开机：通过 Type-C 母口接入电源，屏幕会立即点亮并显示开机 Logo。
系统加载 (约 3-5 秒)：系统自动进行初始化，加载基础 UI 框架。
传感器预热与校准 (约 5-10 秒)：红外模组完成初始化校准，屏幕开始实时显示温度分布图像。

占位图

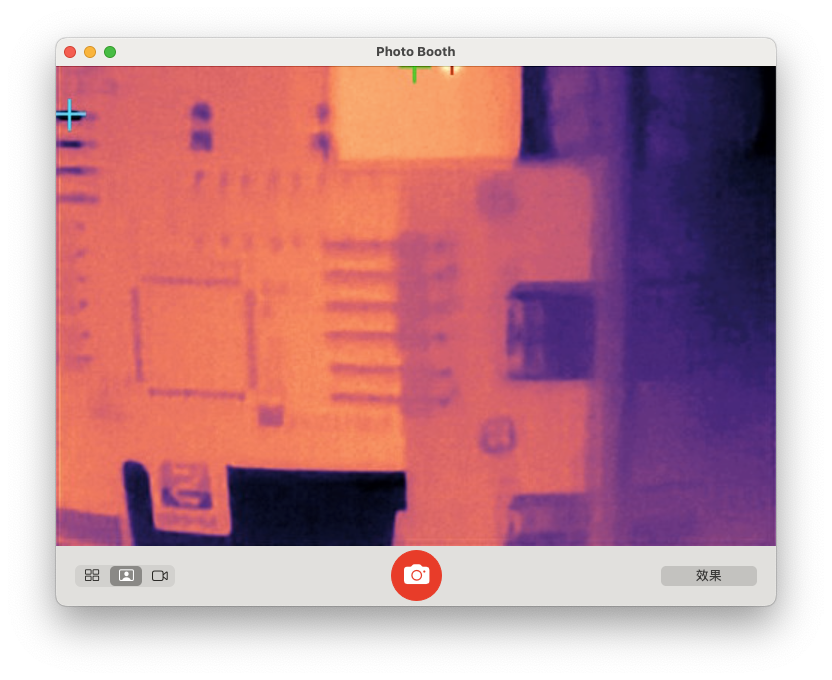

UVC 联机模式

T256s 符合标准 UVC (USB Video Class) 协议。在主流操作系统（Windows、Linux、Android）下，设备会被识别为免驱摄像头，无需额外安装额外的驱动程序。

Windows 连接

将 T256s 通过 USB 数据线连接至 PC。

设备识别：打开“设备管理器”，在“照相机”或“图像设备”分类下，您会看到名为 "USB Camera" 或 "T256s Thermal Camera" 的设备。
画面预览：可以使用 Windows 自带的“相机”应用，或者 OBS Studio、VLC、PotPlayer 等第三方软件。

占位图

Linux / Raspberry Pi 识别

在 Linux 环境下，T256s 通常映射为 /dev/videoX 设备。

推荐工具：使用 guvcview、cheese 或 ffmpeg 进行测试。
日志验证：插入设备后，在终端执行 dmesg 命令查看识别日志。

识别日志示例（来自实际设备）：

[102310.868452] usb 1-7.4.2: new high-speed USB device number 35 using xhci_hcd
[102310.966974] usb 1-7.4.2: New USB device found, idVendor=359f, idProduct=ffff, bcdDevice= 4.19
[102310.966980] usb 1-7.4.2: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[102310.966982] usb 1-7.4.2: Product: Thermal Camera (UVC)
[102310.966983] usb 1-7.4.2: Manufacturer: Sipeed Ltd.
[102310.966985] usb 1-7.4.2: SerialNumber: 0123456789
[102310.991815] uvcvideo 1-7.4.2:1.0: Found UVC 1.00 device Thermal Camera (UVC) (359f:ffff)
[102310.998891] usb-storage 1-7.4.2:1.2: USB Mass Storage device detected
[102310.999030] scsi host8: usb-storage 1-7.4.2:1.2
[102312.036627] scsi 8:0:0:0: Direct-Access     Linux    File-Stor Gadget 0419 PQ: 0 ANSI: 2
[102312.036788] sd 8:0:0:0: Attached scsi generic sg1 type 0
[102312.036980] sd 8:0:0:0: Power-on or device reset occurred
[102312.037313] sd 8:0:0:0: [sdb] 65536 512-byte logical blocks: (33.6 MB/32.0 MiB)
[102312.145478] sd 8:0:0:0: [sdb] Write Protect is off
[102312.145485] sd 8:0:0:0: [sdb] Mode Sense: 0f 00 00 00
[102312.255625] sd 8:0:0:0: [sdb] Write cache: enabled, read cache: enabled, doesn't support DPO or FUA
[102312.495980]  sdb:
[102312.496065] sd 8:0:0:0: [sdb] Attached SCSI removable disk
[102313.464088] usb 1-7.4.2: USB disconnect, device number 35
[102313.493673] sd 8:0:0:0: [sdb] Synchronizing SCSI cache
[102313.493716] sd 8:0:0:0: [sdb] Synchronize Cache(10) failed: Result: hostbyte=DID_NO_CONNECT driverbyte=DRIVER_OK
[102315.740234] usb 1-7.4.2: new high-speed USB device number 36 using xhci_hcd
[102315.839493] usb 1-7.4.2: New USB device found, idVendor=359f, idProduct=ffff, bcdDevice= 4.19
[102315.839512] usb 1-7.4.2: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[102315.839520] usb 1-7.4.2: Product: Thermal Camera (UVC)
[102315.839526] usb 1-7.4.2: Manufacturer: Sipeed Ltd.
[102315.839530] usb 1-7.4.2: SerialNumber: 0123456789
[102315.864161] uvcvideo 1-7.4.2:1.0: Found UVC 1.00 device Thermal Camera (UVC) (359f:ffff)
[102315.871660] usb-storage 1-7.4.2:1.2: USB Mass Storage device detected
[102315.871856] scsi host8: usb-storage 1-7.4.2:1.2
[102316.899524] scsi 8:0:0:0: Direct-Access     Linux    File-Stor Gadget 0419 PQ: 0 ANSI: 2
[102316.899837] sd 8:0:0:0: Attached scsi generic sg1 type 0
[102316.899962] sd 8:0:0:0: Power-on or device reset occurred
[102316.900374] sd 8:0:0:0: [sdb] 65536 512-byte logical blocks: (33.6 MB/32.0 MiB)
[102317.010049] sd 8:0:0:0: [sdb] Write Protect is off
[102317.010070] sd 8:0:0:0: [sdb] Mode Sense: 0f 00 00 00
[102317.120036] sd 8:0:0:0: [sdb] Write cache: enabled, read cache: enabled, doesn't support DPO or FUA
[102317.350047]  sdb:
[102317.350175] sd 8:0:0:0: [sdb] Attached SCSI removable disk

Android 移动端使用

连接方式：支持 OTG 功能的手机可直接插在底部接口。
配套软件：推荐使用“USB摄像头 (USB Camera)”等支持 UVC 协议的应用程序。
操作步骤：插入设备后，手机通常会弹出权限申请，点击“确定”即可预览热像画面。

占位图

微距镜头安装

若需观察 PCB 元器件，请将随货附带的微距镜头片轻轻贴合在热像模组前端。

工作距离：约 5cm。
效果：可看清 0402 贴片电阻的发热情况。
