NanoKVM Desk LCD屏幕异常

适用情况

  1. 屏幕无法正常显示:开机无logo,但背面橙色LED正常闪烁
  2. 屏幕触摸失灵:无论如何点击/长按/滑动都无反应

问题原因

NanoKVM Desk 因运输颠簸,可能因屏幕FPC排线脱落/接触不良导致显示异常

修复步骤

❗❗❗以下步骤涉及拆解,拆解有风险,请仔细阅读以下步骤后再小心操作❗❗❗

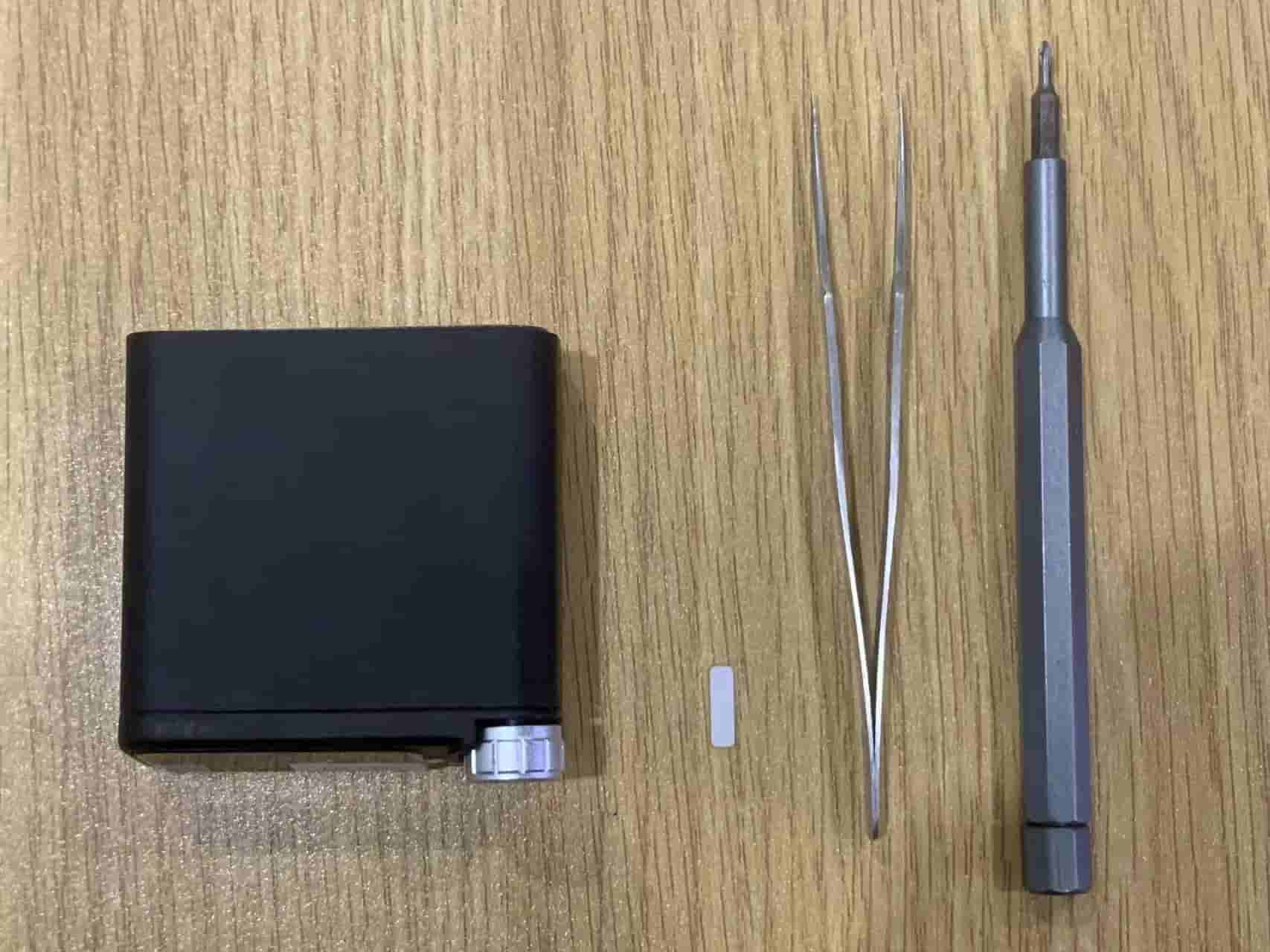

材料准备

  1. 屏幕异常的 NanoKVM Desk
  2. 螺丝刀
  3. 窄垫片(可以用纸片替代)
  4. 镊子

详细步骤

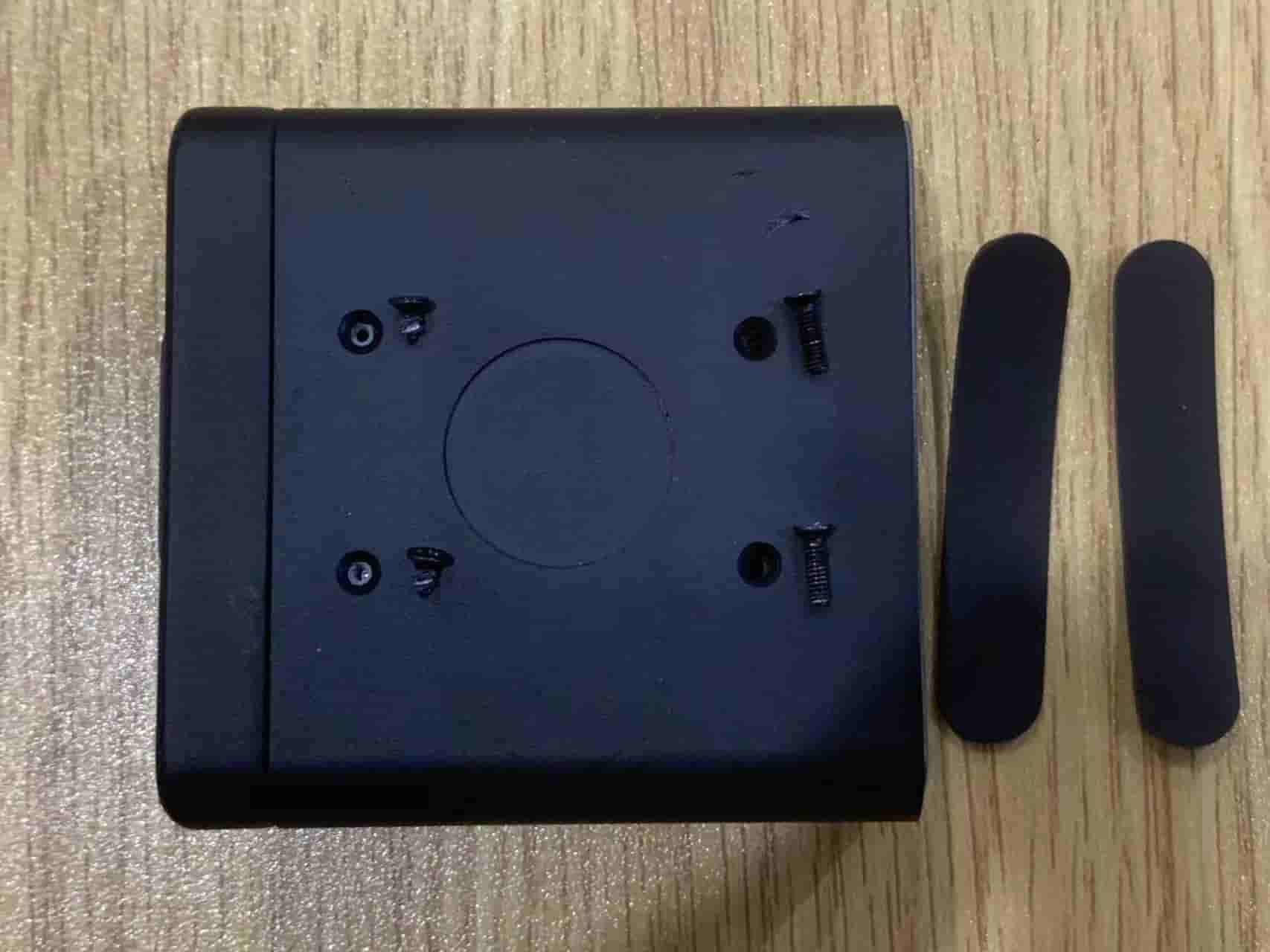

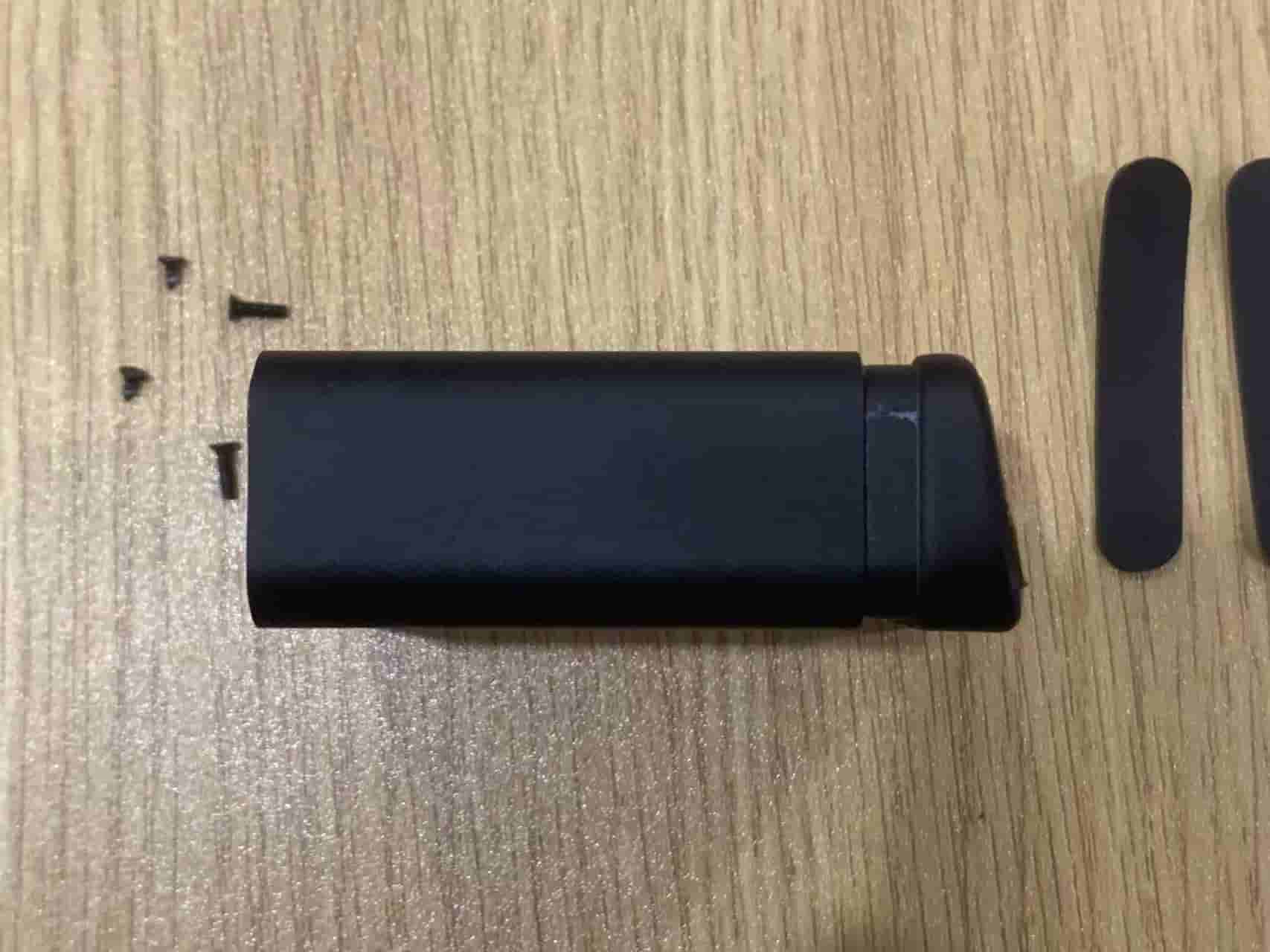

  1. 撕开底部两条硅胶垫(略微施加倾斜的拉力缓慢撕开可避免留胶);拧开四颗螺丝,注意靠近屏幕一侧的螺丝是两颗短自攻螺丝,靠近尾部接口处的是两颗长M2螺丝,保存好胶垫和螺丝。

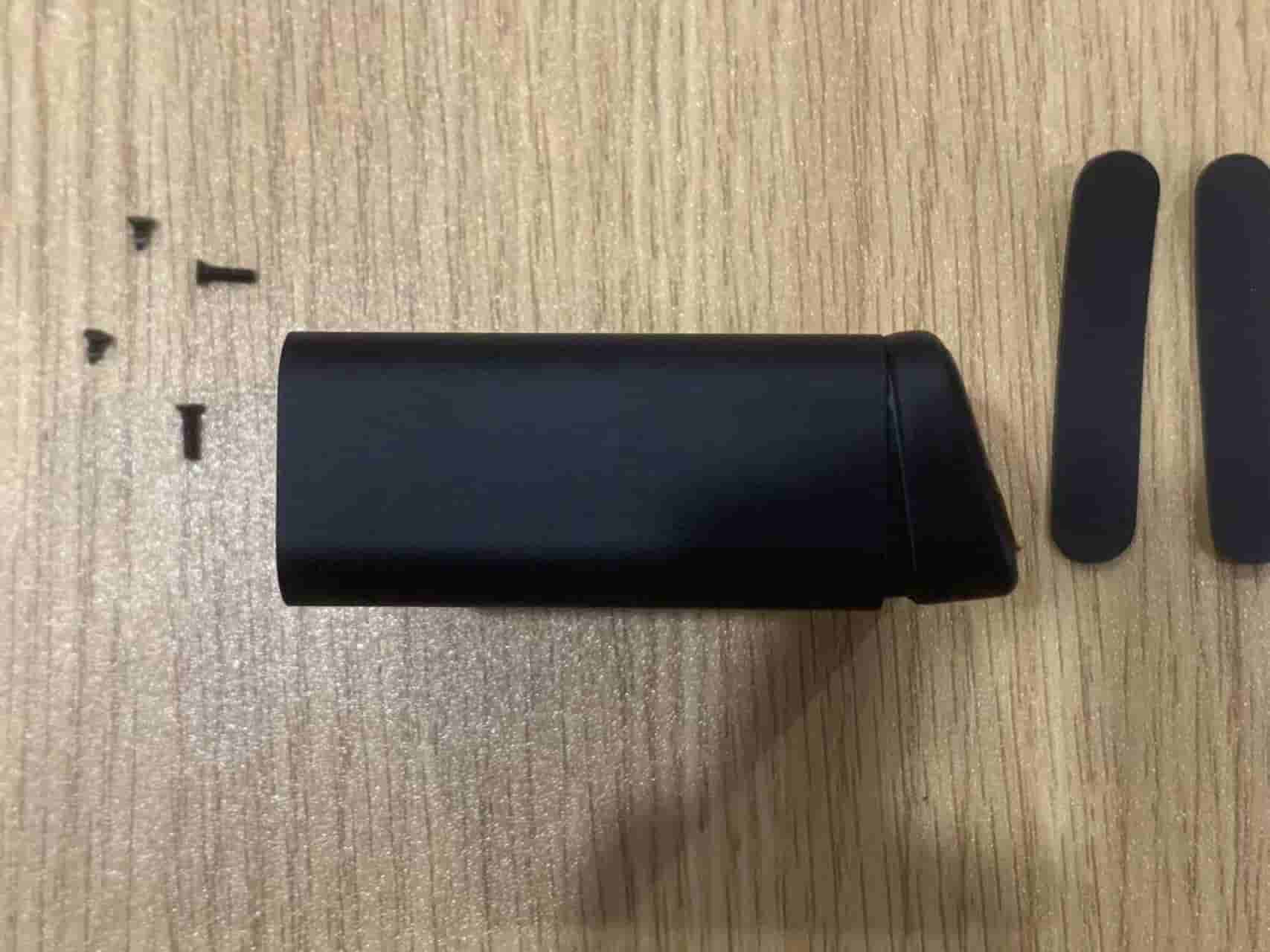

  1. 屏幕支架通过底部和顶部4个卡扣固定在阳极氧化铝制外壳上,先从底部掰开屏幕盖板,再掰开顶部

❗❗❗此步骤风险较高,可能会扯断底部的屏幕排线,请控制力道❗❗❗

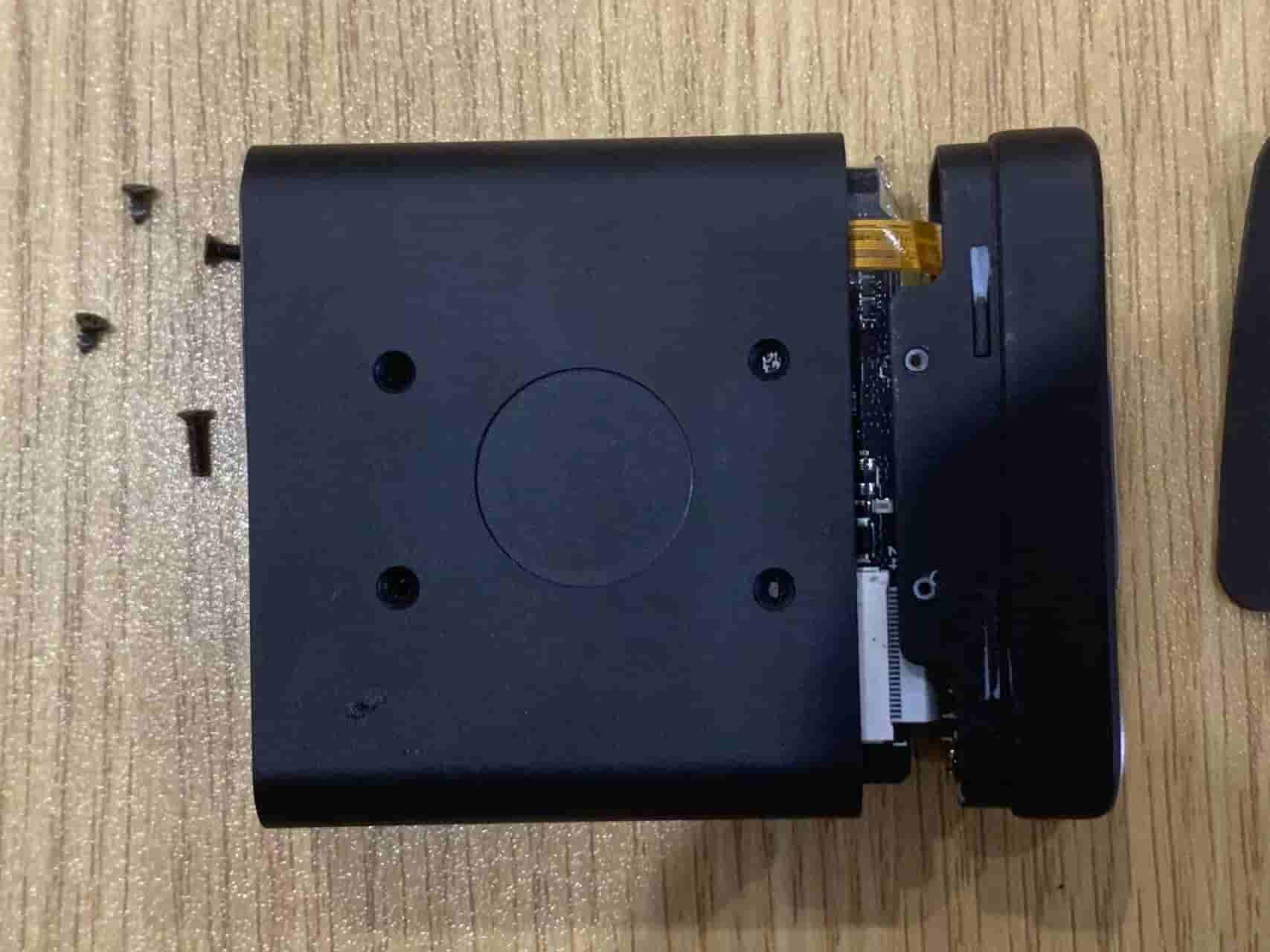

  1. 从接口后面板将 NanoKVM Desk 机芯推出

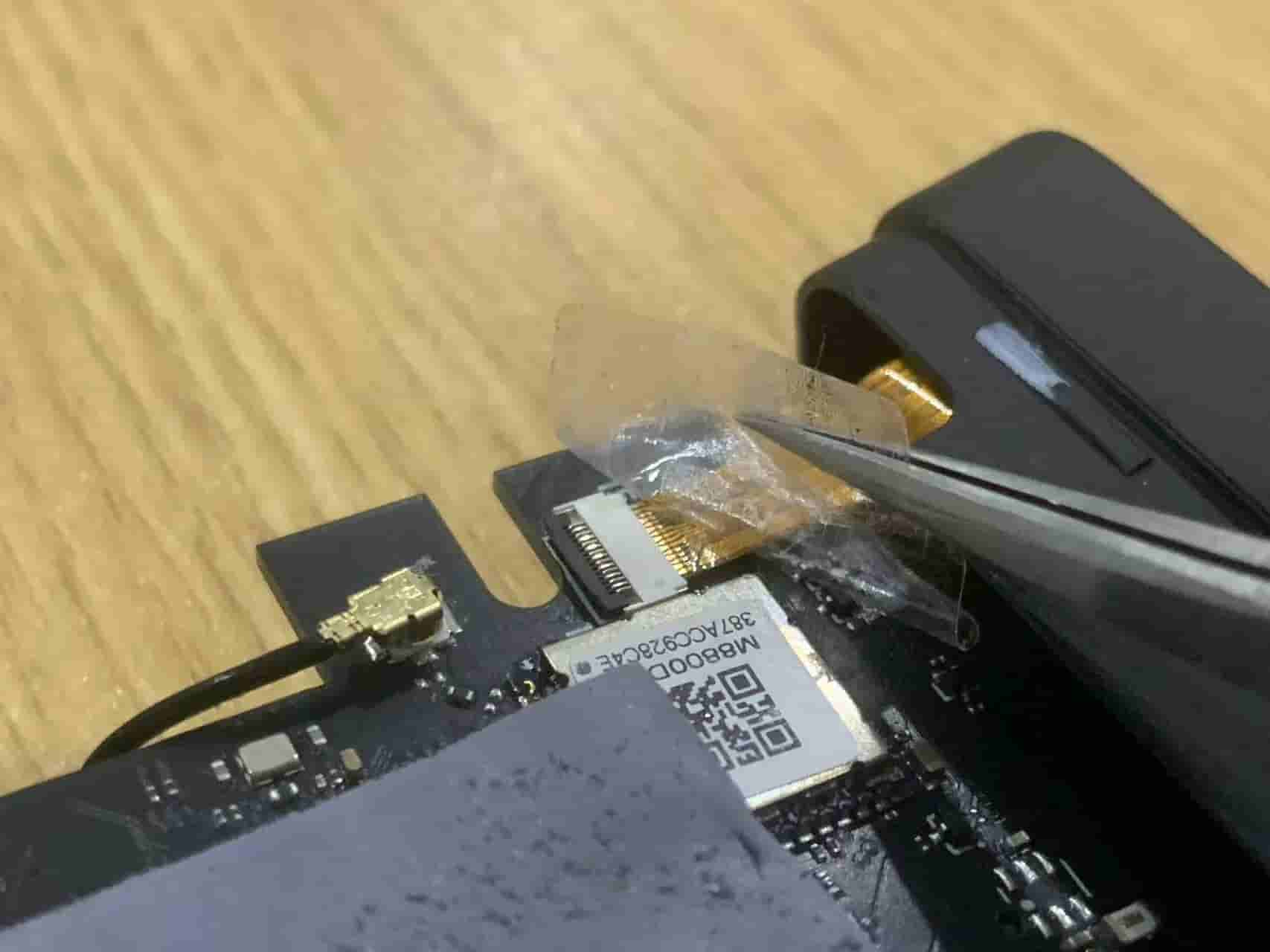

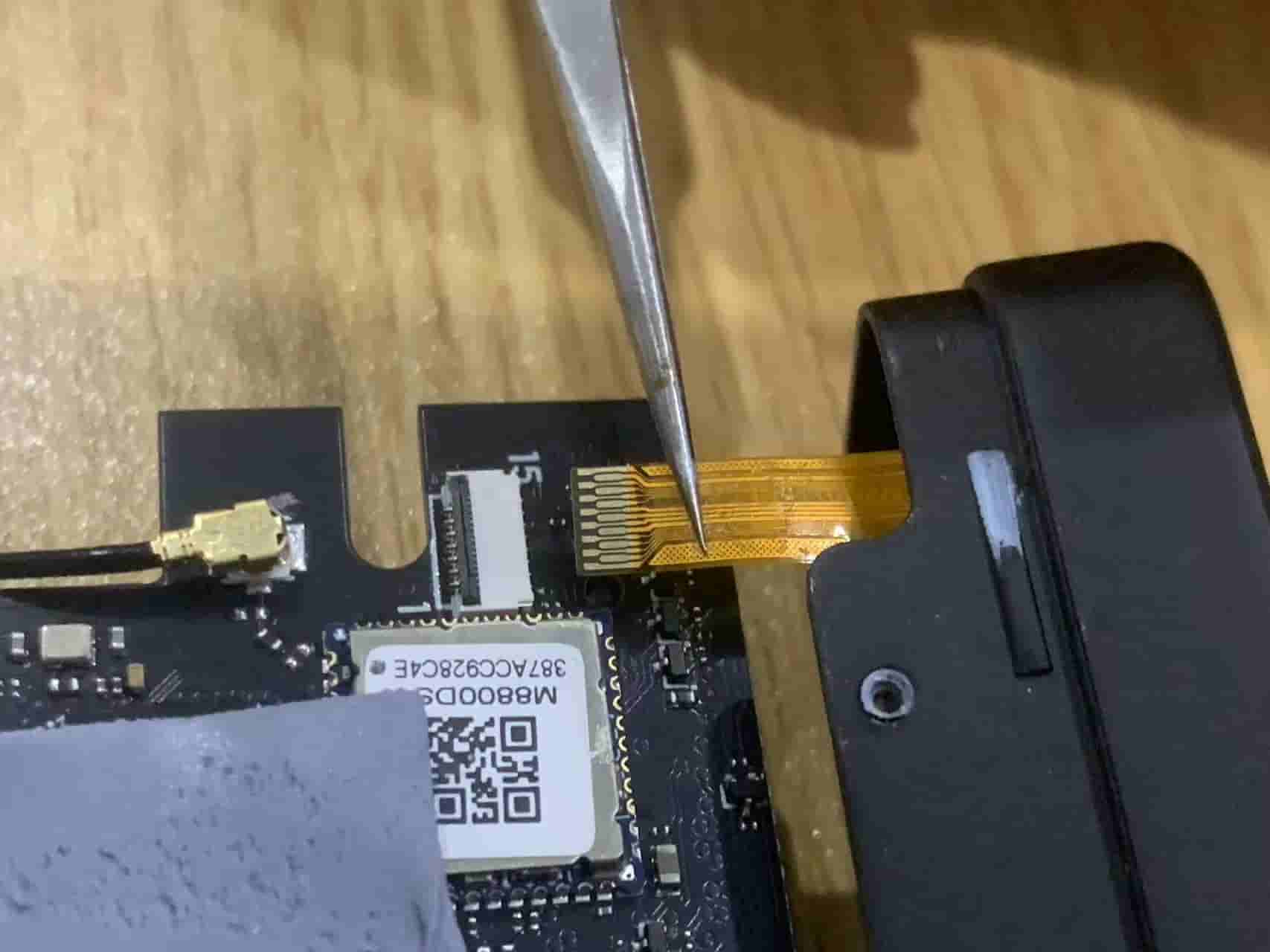

  1. 用镊子去掉贴在屏幕FPC排线上的贴纸;挑开FPC座子上的黑色压紧座后取出屏幕排线

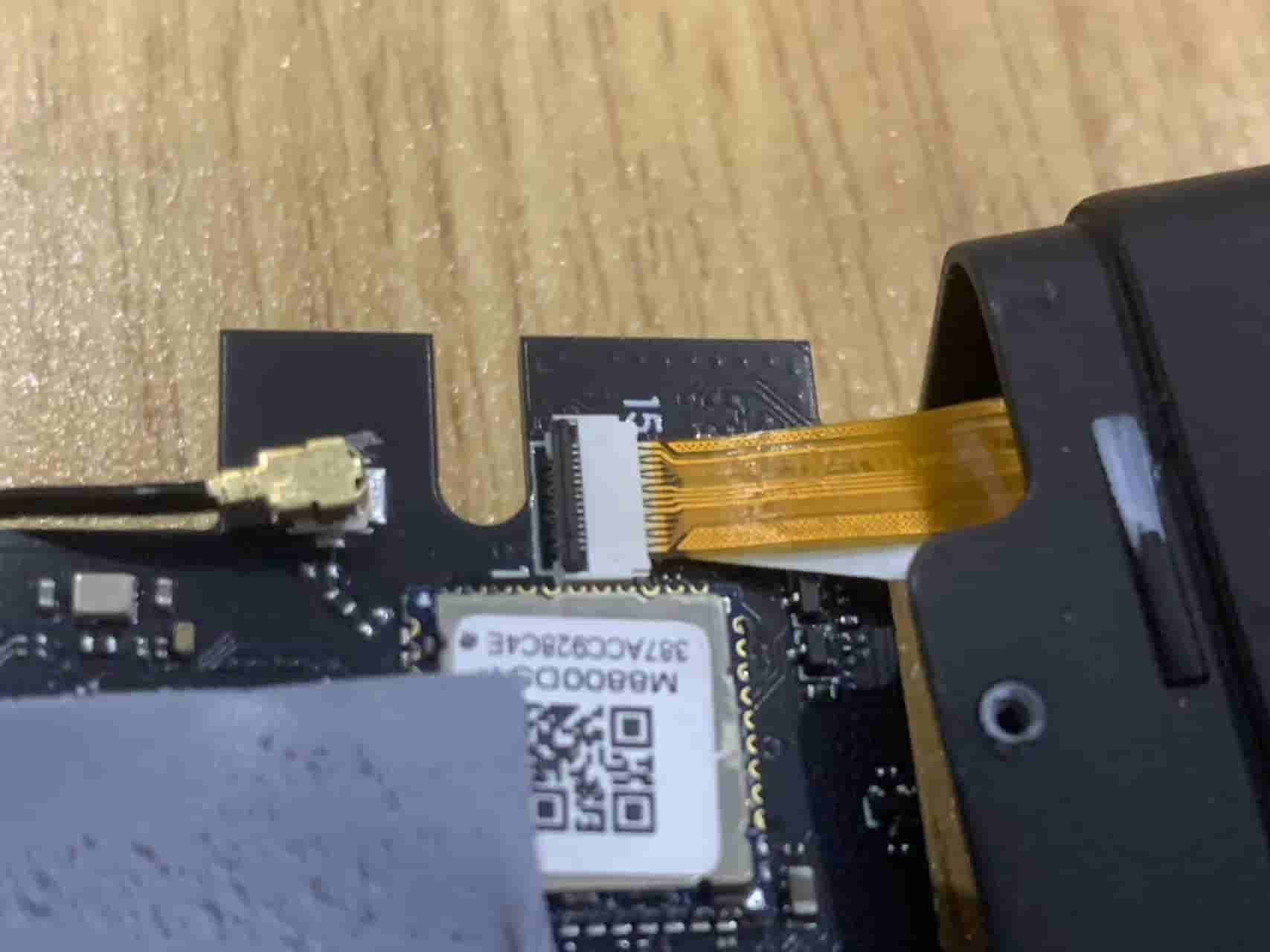

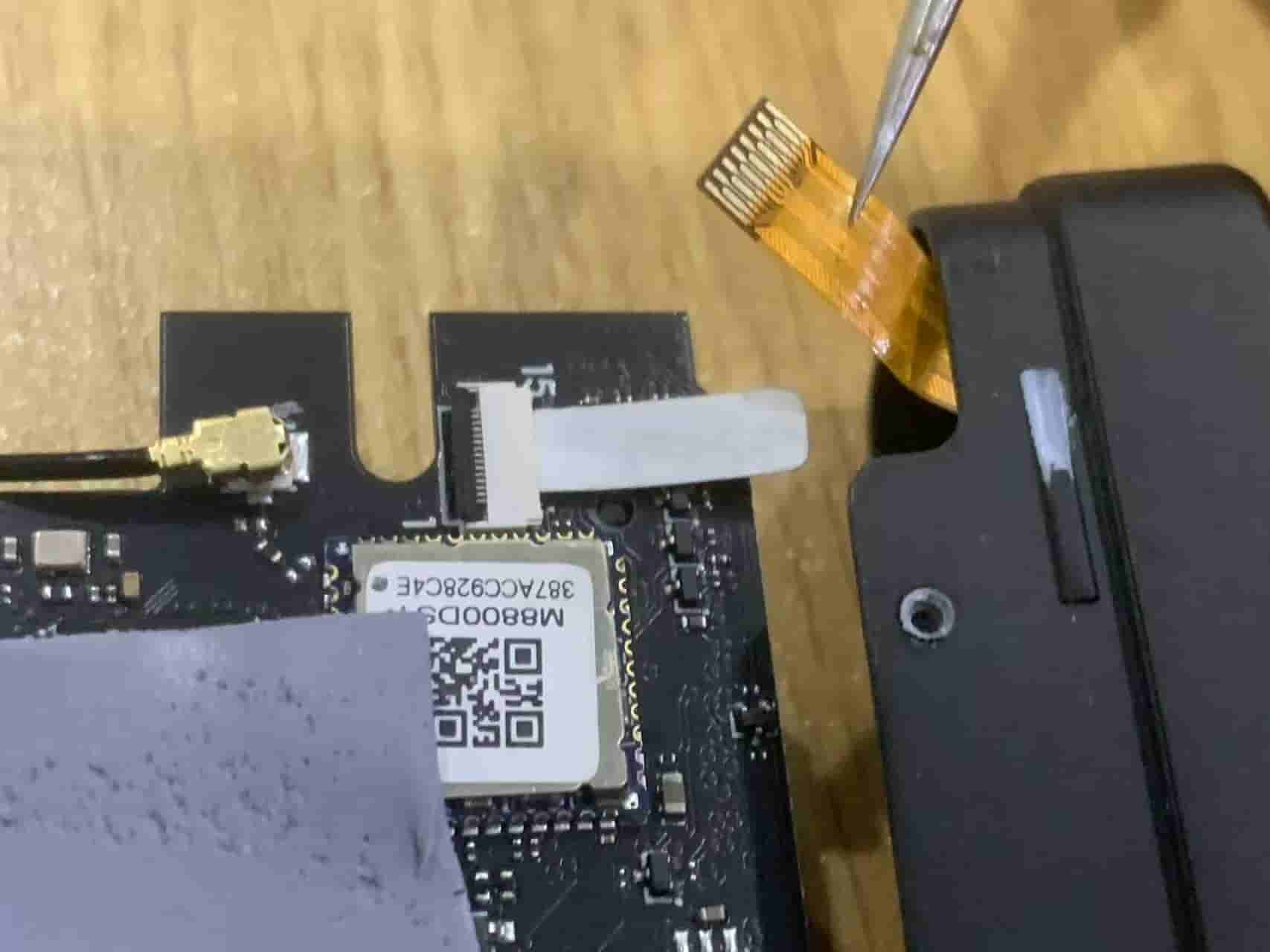

  1. 在FPC座子中塞入窄纸条;在纸条上插入屏幕FPC排线,插到底后锁紧座子

注:屏幕排线使用上接方式连接座子,即触点朝上

  1. 上电测试,启动时logo亮起
  2. 组装外壳,注意屏幕支架套入铝壳后先卡紧顶面的卡扣,再卡紧底面

  1. 拧上螺丝,注意靠近屏幕测使用两颗较短螺丝,接口侧使用两颗较长螺丝;最后粘贴脚垫
