Tang 系列开发板

Tang 系列开发板主要有 Tang Nano 和 Tang Primer 两个系列。

Tang Nano Tang Primer
- Tang Nano 1K
- Tang Nano 4K
- Tang Nano 9K
- Tang Nano 20K
- Tang Primer 20K
- Tang Primer 20K Dock
- Tang Primer 20K Lite

Tang Nano

Tang Nano 系列板卡都有迷你的体积,板载了 Jtag 调试器,能够只通过一根 TypeC 数据线来烧录、仿真固件。多个可选的 FPGA 容量能够让你购买到最合适的 FPGA。

参数

条目

Tang Nano 20K

Tang Nano 9K

Tang Nano 4K

Tang Nano 1K

逻辑单元(LUT4) 20736 8640 4608 1152
寄存器(FF) 15552 6480 3456 864
S-SRAM (bits) 41472 17280
B-SRAM (bits) 828K 468K 180K 72K
用户闪存 (bits) 608K 256K 96K
锁相环 (PLL) 4 2 2 1
板载 Flash 32Mbits NOR Flash 32Mbits NOR Flash 32Mbits NOR Flash 预留焊盘
硬核处理器 Cortex-M3

外观

Tang Nano 20K Tang Nano 9K
Tang Nano 20K Tang Nano 9K
Tang Nano 4K Tang Nano 1K
Tang Nano 4K Tang Nano 1K

Tang Primer

Tang Primer 系列开发板是为了便于用户直接连接并驱动外设所设计的开发板。

参数

条目

Tang Primer 20K

Tang Primer 20K Dock

Tang Primer 20K Lite

逻辑单元(LUT4) 20736 20736 20736
寄存器(FF) 15552 15552 15552
S-SRAM (bits) 41472 41472 41472
B-SRAM (bits) 828K 468K 180K
锁相环 (PLL) 2 2 2
板载 Flash 32Mbits NOR Flash 32Mbits NOR Flash 32Mbits NOR Flash
LED (个) 6

外观

Tang Primer 20K Tang Primer 20K Dock Tang Primer 20K Lite

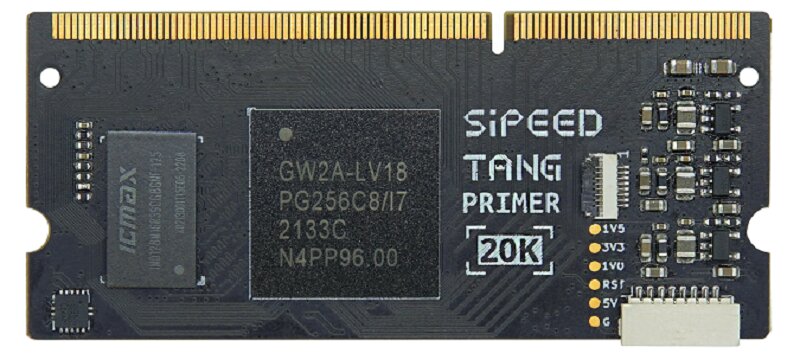

20k_core dock-up 20k_lite_home

开发板选择建议

对于新手来说,建议使用 Tang Nano 1K 或者 Tang Nano 9K 来入门学习 FPGA。

会自己制作扩展板并且想要深入使用 FPGA 的话,可以选择 Tang Nano 4K 或者 Tang Nano 20KTang Primer 20K 非常适合进行二次硬件设计,但是 DDR3 SODIMM 底座焊接有一定的难度,

如果自己不会制作扩展板,但是想要连接多个外设的话可以选择 Tang Primer 20K Dock 或者 Tang Primer 20K Lite。前者提供了足够多的可直接连接外设的接口,后者拥有足够多的排针引脚。

全部参数对比

Tang Primer 20K Dock Tang Nano 20K Tang Nano 9K Tang Nano 4K Tang Nano 1K
芯片系列 GW2A-18 GW2AR-18 GW1NR-9 GW1NSR-4C GW1NZ-1
芯片版本 C C C
逻辑单元(LUT4) 20736 20736 8640 4608 1152
寄存器(FF) 15552 15552 6480 3456 864
分布式静态随机存储器
S-SRAM (bits)
41472 41472 17280 4K
块状静态随机存储器
B-SRAM (bits)
828K 828K 468K 180K 72K
用户闪存 608K 256K 64K
乘法器(个) 48 48 20 16
大容量 RAM DDR SDRAM
容量 1G bits
位宽 16 bits
SDR SDRAM
容量 64M bits
位宽 32 bits
PSRAM
容量 64M bits
位宽 32 bits
HyperRAM
容量 64M bits
位宽 8 bits
锁相环 (PLL) 4 2 2 2 1
板载 Flash 64Mbits Flash 32Mbits Flash 32Mbits Flash 32Mbits Flash
硬核处理器 Cortex-M3
摄像头接口
HDMI 接口
RGB 屏幕接口
SPI 排线接口
以太网口
USB 2.0
WS2812
MS5351
特点 大容量,多外设,能用于多种验证 大容量,小体积,具有多路时钟可以使用 价格实惠,能够进行软核试验 内含 mcu 的 FPGA,板卡能够直接驱动摄像头 最小系统板
详细信息 点我跳转 点我跳转 点我跳转 点我跳转 点我跳转
