UART

UART 的使用

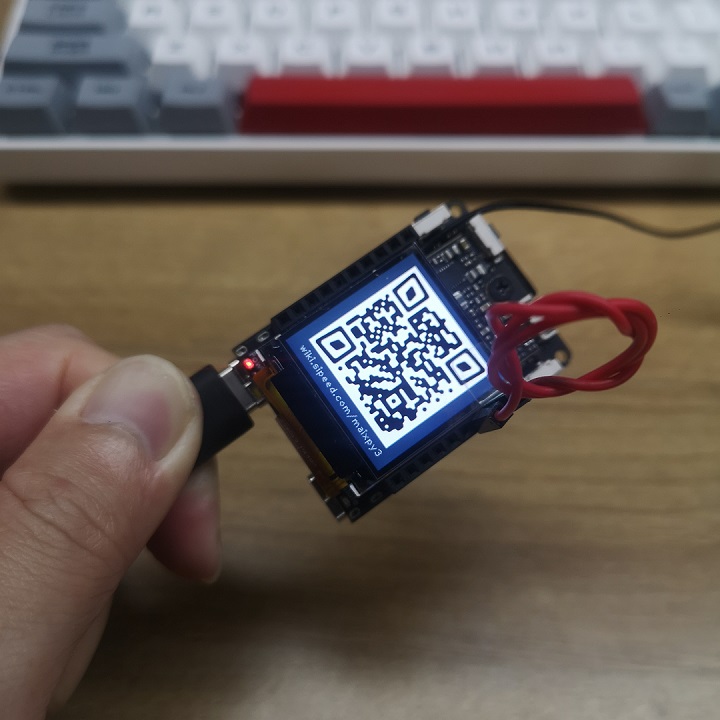

串口可以用于与别的开发板或者是单片机进行数据的通信，用于链接别的开发板或者单片机。

根据所接的串口号进行修改以下代码，

以下代码由于 MaixPy3 还在优化中，可能不能运行，具体的代码到 github 上查看

import serial

ser = serial.Serial("/dev/ttyS1",115200)    # 使用 UART1 ，波特率设置为 115200

print('serial test start ...')
ser.write(b"Hello Wrold !!!\n")
try:
    while True:
        ser.setDTR(True)
        ser.setRTS(True)
        tmp = ser.readline()
        print(tmp)
        ser.write(tmp)
        ser.setDTR(False)
        ser.setRTS(False)
except KeyboardInterrupt:
    if ser != None:
        ser.close()

什么是串口

通用异步收发传输器（Universal Asynchronous Receiver/Transmitter，通常称作UART） 是一种串行异步收发协议，应用十分广泛。UART工作原理是将数据的二进制位一位一位的进行传输。在UART通讯协议中信号线上的状态位高电平代表’1’低电平代表’0’。当然两个设备使用UART串口通讯时，必须先约定好传输速率和一些数据位。

硬件连接

硬件连接比较简单，仅需要3条线，注意连接时两个设备UART电平，如电平范围不一致请做电平转换后再连接，如下图所示：

  • TX：发送数据端，要接对面设备的RX
  • RX：接收数据端，要接对面设备的TX
  • GND：保证两设备共地，有统一的参考平面

串口工作原理

  • 发送接收

发送逻辑对从发送FIFO 读取的数据执行“并→串”转换。控制逻辑输出起始位在先的串行位流，并且根据控制寄存器中已编程的配置，后面紧跟着数据位（注意：最低位 LSB 先输出）、奇偶校验位和停止位。

在检测到一个有效的起始脉冲后，接收逻辑对接收到的位流执行“串→并”转换。此外还会对溢出错误、奇偶校验错误、帧错误和线中止（line-break）错误进行检测，并将检测到的状态附加到被写入接收FIFO 的数据中。 [3]

  • 波特率产生

波特率除数（baud-rate divisor）是一个22 位数，它由16 位整数和6 位小数组成。波特率发生器使用这两个值组成的数字来决定位周期。通过带有小数波特率的除法器，在足够高的系统时钟速率下，UART 可以产生所有标准的波特率，而误差很小。

  • 数据收发

发送时，数据被写入发送FIFO。如果UART 被使能，则会按照预先设置好的参数（波特率、数据位、停止位、校验位等）开始发送数据，一直到发送FIFO 中没有数据。一旦向发送FIFO 写数据（如果FIFO 未空），UART 的忙标志位BUSY 就有效，并且在发送数据期间一直保持有效。BUSY 位仅在发送FIFO 为空，且已从移位寄存器发送最后一个字符，包括停止位时才变无效。即 UART 不再使能，它也可以指示忙状态。BUSY 位的相关库函数是UARTBusy( )

在UART 接收器空闲时，如果数据输入变成“低电平”，即接收到了起始位，则接收计数器开始运行，并且数据在Baud16 的第8 个周期被采样。如果Rx 在Baud16 的第8 周期仍然为低电平，则起始位有效，否则会被认为是错误的起始位并将其忽略。

如果起始位有效，则根据数据字符被编程的长度，在 Baud16 的每第 16 个周期（即一个位周期之后）对连续的数据位进行采样。如果奇偶校验模式使能，则还会检测奇偶校验位。
最后，如果Rx 为高电平，则有效的停止位被确认，否则发生帧错误。当接收到一个完整的字符时，将数据存放在接收FIFO 中。

  • 中断控制

    • 出现以下情况时，可使UART 产生中断：
    • FIFO 溢出错误
    • 线中止错误（line-break，即Rx 信号一直为0 的状态，包括校验位和停止位在内）
    • 奇偶校验错误
    • 帧错误（停止位不为1）
    • 接收超时（接收FIFO 已有数据但未满，而后续数据长时间不来）
    • 发送
    • 接收
    • 由于所有中断事件在发送到中断控制器之前会一起进行“或运算”操作，所以任意时刻 UART 只能向中断产生一个中断请求。通过查询中断状态函数UARTIntStatus( )，软件可以在同一个中断服务函数里处理多个中断事件（多个并列的if 语句）。

  • FIFO 操作

FIFO 是“First-In First-Out”的缩写，意为“先进先出”，是一种常见的队列操作。 Stellaris 系列ARM 的UART 模块包含有2 个16 字节的FIFO：一个用于发送，另一个用于接收。可以将两个FIFO 分别配置为以不同深度触发中断。可供选择的配置包括：1/8、 1/4、1/2、3/4 和7/8 深度。例如，如果接收FIFO 选择1/4，则在UART 接收到4 个数据时产生接收中断。

发送FIFO的基本工作过程： 只要有数据填充到发送FIFO 里，就会立即启动发送过程。由于发送本身是个相对缓慢的过程，因此在发送的同时其它需要发送的数据还可以继续填充到发送 FIFO 里。当发送 FIFO 被填满时就不能再继续填充了，否则会造成数据丢失，此时只能等待。这个等待并不会很久，以9600 的波特率为例，等待出现一个空位的时间在1ms 上下。发送 FIFO 会按照填入数据的先后顺序把数据一个个发送出去，直到发送 FIFO 全空时为止。已发送完毕的数据会被自动清除，在发送FIFO 里同时会多出一个空位。

接收FIFO的基本工作过程： 当硬件逻辑接收到数据时，就会往接收FIFO 里填充接收到的数据。程序应当及时取走这些数据，数据被取走也是在接收FIFO 里被自动删除的过程，因此在接收 FIFO 里同时会多出一个空位。如果在接收 FIFO 里的数据未被及时取走而造成接收FIFO 已满，则以后再接收到数据时因无空位可以填充而造成数据丢失。

收发FIFO 主要是为了解决UART 收发中断过于频繁而导致CPU 效率不高的问题而引入的。在进行 UART 通信时，中断方式比轮询方式要简便且效率高。但是，如果没有收发 FIFO，则每收发一个数据都要中断处理一次，效率仍然不够高。如果有了收发FIFO，则可以在连续收发若干个数据（可多至14 个）后才产生一次中断然后一并处理，这就大大提高了收发效率。

完全不必要担心FIFO 机制可能带来的数据丢失或得不到及时处理的问题，因为它已经帮你想到了收发过程中存在的任何问题，只要在初始化配置UART 后，就可以放心收发了， FIFO 和中断例程会自动搞定一切。

  • 回环操作

UART 可以进入一个内部回环（Loopback）模式，用于诊断或调试。在回环模式下，从Tx 上发送的数据将被Rx 输入端接收。

  • 串行红外协议

在某些 Stellaris 系列 ARM 芯片里，UART 还包含一个 IrDA 串行红外（SIR）编码器/ 解码器模块。IrDA SIR 模块的作用是在异步UART数据流和半双工串行SIR 接口之间进行转换。片上不会执行任何模拟处理操作。SIR 模块的任务就是要给UART 提供一个数字编码输出和一个解码输入。UART 信号管脚可以和一个红外收发器连接以实现IrDA SIR物理层连接。

参考：百度百科、CSDN博客
