Translate板卡性能测试
2023-05-08
更新历史
| 日期 | 版本 | 作者 | 更新内容 |
|---|---|---|---|
| 2023-05-08 | v1.0 | wonder |
|
功耗测试
静态功耗
| 场景(静态) | 电压 | 电流 | 功耗 | 备注 |
|---|---|---|---|---|
| 待机 | 5.11V | 0.46A | 2.35W | 开启风扇，后续所有测试中风扇均不关闭 |
| 单网口连接网线 | 5.06V | 0.52A | 2.63W | |
| 双网口连接网线 | 5.08V | 0.53A | 2.69W | |
| 连接 HDMI 显示器 | 5.04V | 0.53A | 2.67W |
动态功耗
| 场景(动态) | 电压 | 电流 | 功耗 | 备注 |
|---|---|---|---|---|
| 待机 | 5.04V | 0.71A | 3.58W | 连接显示器、键盘、鼠标 使用一个网口 |
| STRESS-NG 压测 ( CPU 矩阵运算) |
4.95V | 1.22A | 6.04W | CPU 频率上限 1.845GHz，电压 1V |
| 浏览器播放视频 | 4.96V | 1.06A | 5.26W | 使用 GPU、无硬件解码, firefox 浏览器 |
eMMC
#4k写入
dd if=/dev/zero of=test bs=4k count=100000 oflag=direct
#4k读取
dd if=test of=/dev/null bs=4k count=100000 iflag=direct
#删除测试文件
rm test
#连续写入(4MB)
dd if=/dev/zero of=test bs=4096k count=100 oflag=direct
#连续读取(4MB)
dd if=test of=/dev/null bs=4096k count=100 iflag=direct
#删除测试文件
rm test
#连续写入(64MB)
dd if=/dev/zero of=test bs=65536k count=10 oflag=direct
#连续读取(64MB)
dd if=test of=/dev/null bs=65536k count=10 iflag=direct
#删除测试文件
rm test
8GB eMMC
| Test Item | Result |
|---|---|
| 4KB W | 22.4 MB/s |
| 4KB R | 22.4 MB/s |
| 4MB W | 53.9 MB/s |
| 4MB R | 296 MB/s |
| 64MB W | 229 MB/s |
| 64MB R | 298 MB/s |
32/128GB eMMC
| Test Item | Result |
|---|---|
| 4KB W | 24.0 MB/s |
| 4KB R | 40.3 MB/s |
| 4MB W | 209 MB/s |
| 4MB R | 296 MB/s |
| 64MB W | 229 MB/s |
| 64MB R | 298 MB/s |

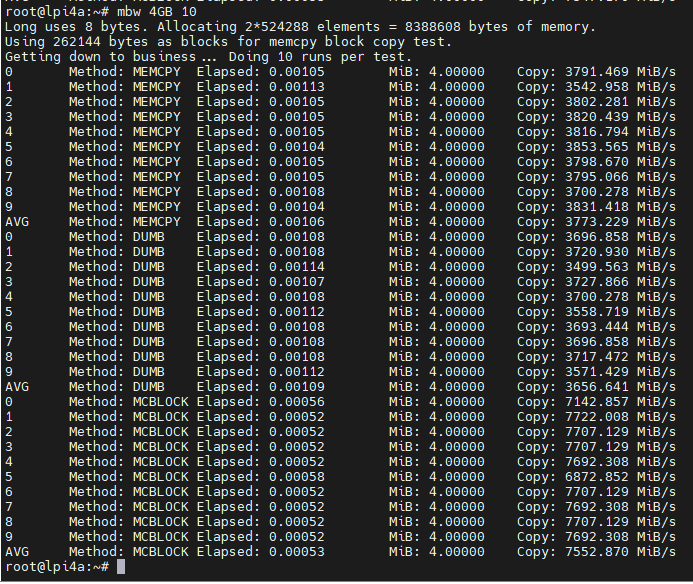

LPDDR4X

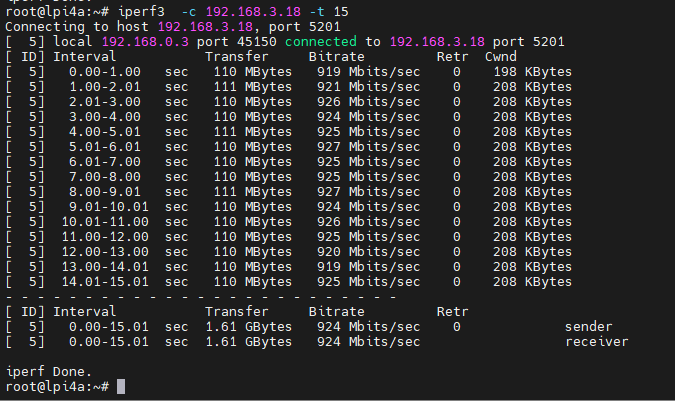

GbE
iperf3 -c 192.168.3.18 -t 15

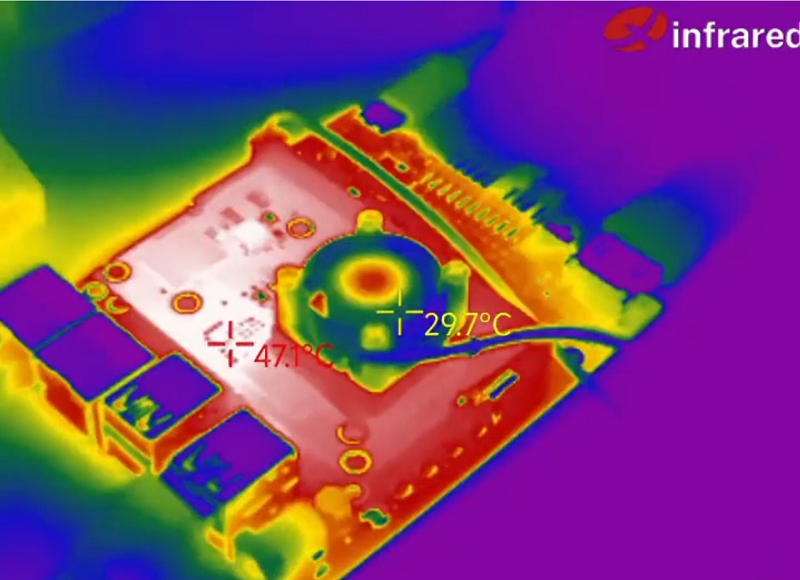

温度
散热器: 风扇+铝散热片(25255)
硅脂垫: Laird 500
待机状态：
压测结束：
